Erosi 0.72-40.5kV Barneko Korronte Transformadorea Txinatik

Etorri Will, Txinan neurtzeko eta babesteko gailu elektrikoen fabrikatzaile eta hornitzaile fidagarri batek eskaintzen du0,72-40,5 kV Barneko Korronte-Transformadorea (CT)industria, merkataritza eta utilitate aplikazioetarako.

Lan-printzipioa

0,72-40,5kV Barneko Korronte-TransformadoreaIndukzio elektromagnetikoan oinarrituta funtzionatzen du, korronte primario handiak korronte sekundario baxuago eta neurgarriak bihurtuz, neurketa eta babes zehatzak ahalbidetzeko.

Funtzio-urrats nagusiak:

1. Indukzio elektromagnetikoa: Eroale primarioaren bidezko korronte alternoak eremu magnetiko bat sortzen du burdinaren nukleoan, korronte proportzionala eraginez sekundarioan (adibidez, 1000:1 erlazioa).

2. Seinalearen isolamendua: korronte sekundarioa (normalean 5A edo 1A) goi-tentsioko zirkuitu primariotik isolatuta dago, langileen eta ekipoen segurtasuna bermatuz.

3. Zehaztasun-kontrola: eroankortasun magnetiko handiko materialek, hala nola siliziozko altzairu xaflak edo aleazio nanokristalinoak, histeresiaren galerak minimizatzen dituzte, 0,2 mailarainoko zehaztasuna lortuz (errorea ±% 0,2), IEC 60044-1 arauekin bat etorriz.

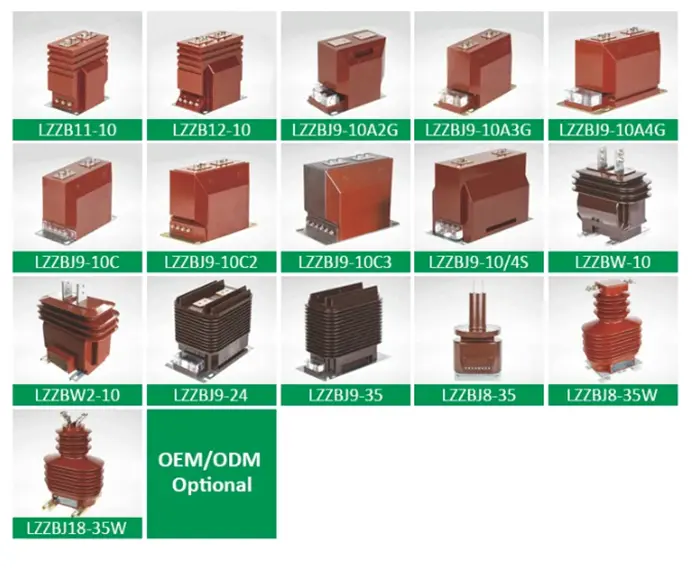

0.72-40.5kV Indoor Current Transformer Types

Mota nagusiak

1. CT elektromagnetikoa

Ezaugarriak: burdinazko nukleoa bihurriarekin, errentagarria, oso egonkorra.

Aplikazioak: 10 kV-tik beherako banaketa-sistemak, adibidez, industria edo merkataritzako elektrizitate neurketa.

Parametroak Adibidea: Korronte-erlazioa 200/5A, karga-inpedantzia 2,5 Ω (GB/T 20840.2-2014).

2. CT elektronikoa

Ezaugarriak: Hall elementuak edo zuntz optikoko sentsoreak erabiltzen ditu, maiztasun banda zabala (0,1Hz-1MHz), EMI erresistentzia handia.

Aplikazioak: Energia-sorkuntza berria, abiadura handiko trenbide-trakzio-sistemak.

3. Rogowski bobina

Ezaugarriak: Nukleorik gabeko diseinua, linealtasun handikoa, korronte iragankorra neurtzeko egokia.

Parametroak Adibidea: Irteerako seinalea 0,333V/kA, errore lineala <±% 0,1 (IEEE C57.13-2016).

Aplikazio-eszenatokiak

Elektrizitatearen neurketa

Doitasun handiko neurgailu industrialak edo komertzialak, normalean 0,5S zehaztasuna behar dutenak (±% 0,5), DL/T 725-2013 jarraituz.

Erreleen babesa

Gainkorronte edo babes diferentziala; CTek errore-muga zehatzak bete behar dituzte (adibidez, 5P20, errorea ≤5% 20× korronte nominala).

Industri Jarraipena

Maiztasun handiko edo abiadura handiko aplikazioek (adibidez, altzairu-lantegiak, indukzio-labeak) maiztasun-erantzuna > 10 kHz duten CT elektronikoak behar dituzte.

Hautaketa eta Mantentze-jarraibideak

Hautapen Parametroak

Korronte nominala: aukeratu 1,2–1,5 × karga-korrontea babes optimorako.

Zehaztasun Maila: Erabili 0,2 neurtzeko CTetarako; 5P/10P babes CTetarako.

Instalazioa eta mantentze-lanak

Bigarren mailako zirkuitu irekia saihestu: kV-ko tentsio arriskutsua sor dezake.

Isolamenduaren egiaztapena: erregularki egiaztatu ezazu isolamenduaren erresistentzia ala ez0,72-40,5kV Barneko Korronte-Transformadorea≥1MΩ da.

Eszenatoki bat etortzea: Hautatu CT mota (elektromagnetikoa, elektronikoa, Rogowski) aplikazioaren beharren, zehaztasunaren, kostuaren eta fidagarritasunaren arabera.

View as

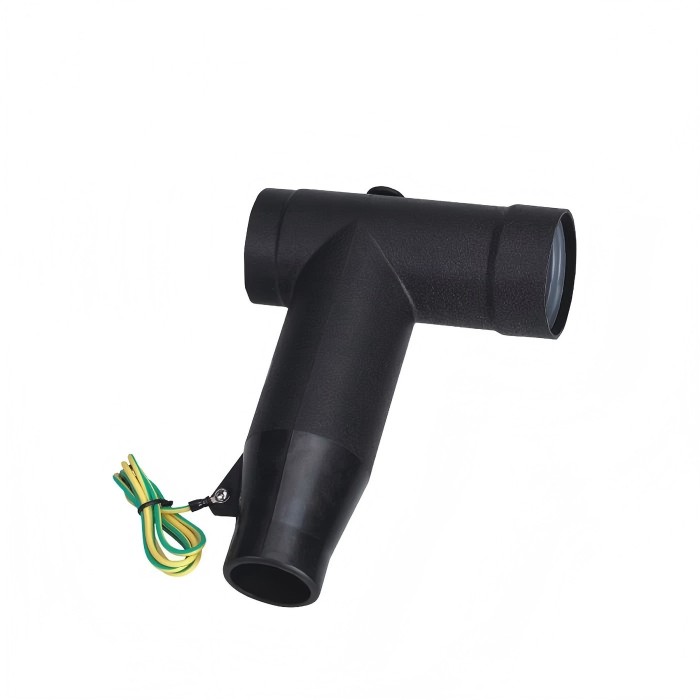

12/24KV 630A T konektore bereizgarria

Comewill-en 12/24KV 630A T konektore bereizgarria, Txinako fabrikatzaile, hornitzaile eta fabrika fidagarri bat, malgutasuna, segurtasuna eta epe luzerako egonkortasuna behar duten tentsio handiko kableen banaketa sistemetarako diseinatuta dago. Sare modernoaren hedapenerako diseinatua, linea elektriko nagusiak norabide anitzetan adarkatze segurua ahalbidetzen du, isolamenduaren osotasuna edo fidagarritasun operatiboa arriskuan jarri gabe.

Gehiago ikusi >> Bidali kontsulta >>

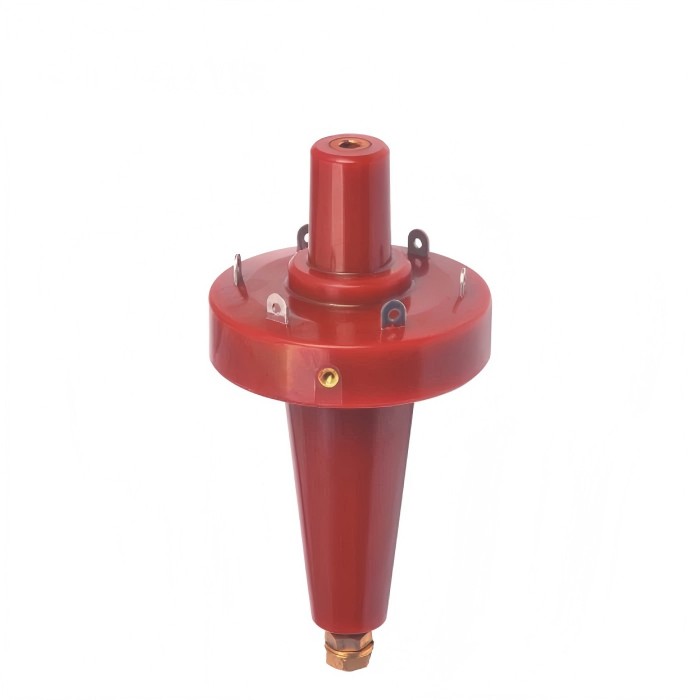

24KV 400A Aparatuaren buxa

Txinako fabrikatzaile eta hornitzaile profesionala den Comewill-eko 24kV 400A aparatuaren buxadura errendimendu handiko interfaze-osagai gisa diseinatuta dago tentsio ertaineko sistema elektrikoetarako. Konexio-puntu seguru eta egonkorra eskaintzen du kommutagailuetan, transformadoreetan, kondentsadoreetan eta olioz edo solidoz isolatutako beste aparatuetan erabiltzen diren 200 A kable-konektoreetarako.

Gehiago ikusi >> Bidali kontsulta >>

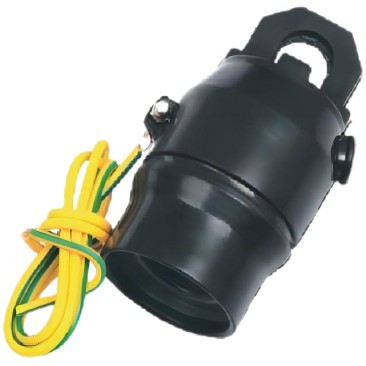

24KV 250A isolatutako kapa babeslea

Erosi kalitatezko 24KV 250A isolatutako babes-txapela Comewill Txinako fabrikatzaile nagusitik. Bereziki diseinatuta dago karga hausturako buken interfazeak isolatzeko eta zigilatzeko. Konektatu karga hausteko produktu batekin, konektatu drainatze-kablea lurrera eta guztiz babestuta dagoen estalki isolatzaile urperagarria osatuko du energizatutako buxinetarako. Ingurune heze eta gogorretan ere, zure ekipoak seguru mantentzen dira.

Gehiago ikusi >> Bidali kontsulta >>

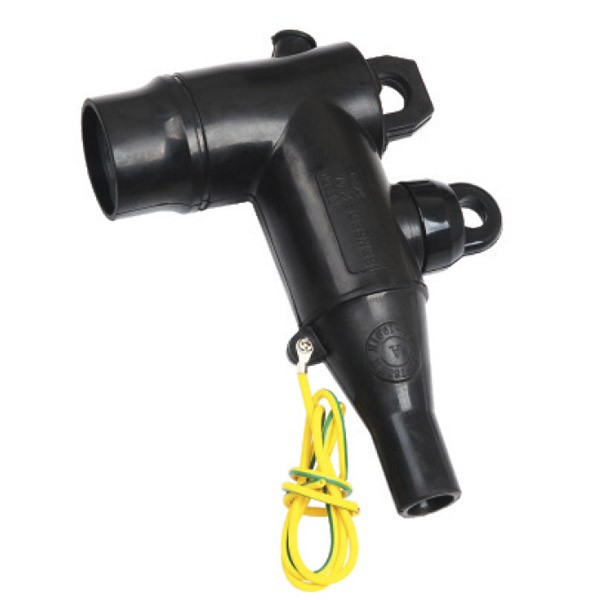

24KV 250A Loadbreak ukondoa konektorea

Txinako fabrikatzaile profesionala den Comewill-en 24kV 250A Loadbreak ukondoko konektorea tentsio ertaineko kableen kommutazio eta konexio seguru eta eraginkorretarako diseinatuta dago potentzia banatzeko sistema modernoetan. Erabat blindatu eta urperagarria den interfaze banagarri bat eskaintzen du transformadoreetarako, etengailuetarako eta beste ekipamendu elektrikoetarako, eta funtzionamendu egonkorra bermatzen du ingurune baldintza gogorretan ere.

Gehiago ikusi >> Bidali kontsulta >>

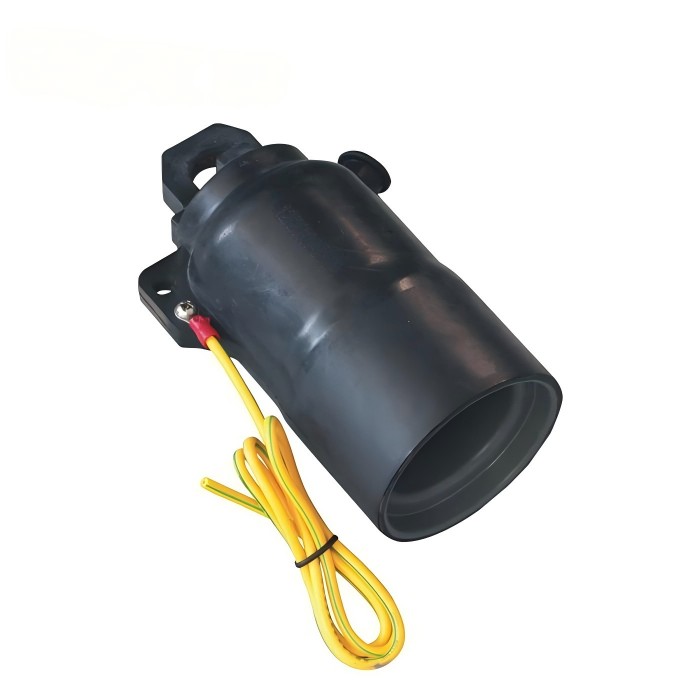

15/24KV 600A isolatutako babes-txapela

Comewill-ek, Txinako fabrikatzaile eta hornitzaile liderrak ekoiztua, 15/24KV 600A isolatutako babes-txapel hau 600A-ko dead break interfazeetarako funtzionamendu segurua, egonkorra eta guztiz isolatua bermatzeko diseinatuta dago. Oso erabilia da transformadoreen buxinetarako, kommutagailuetarako armairuetarako eta azpiestazioko kableen babeserako, eta errendimendu fidagarria eskaintzen du aldi baterako zein epe luzeko instalazio elektrikoetan.

Gehiago ikusi >> Bidali kontsulta >>

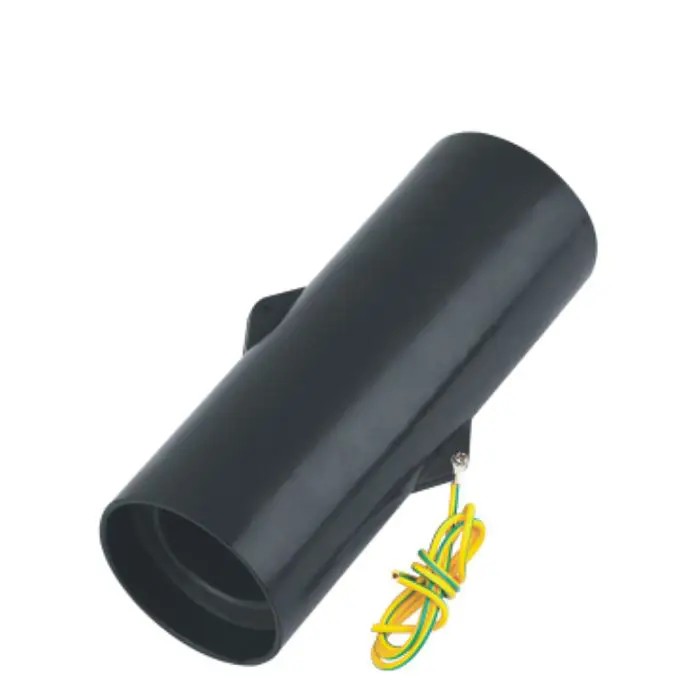

15/24KV 600A Hedatu Tutua

Comewill fabrikako 15/24KV 600A Hedatutako Butxak Hodiak 600A indargabetutako 600A dead break interfaze estandarretan egokitzeko diseinatuta dago. Erabil dezakezu txorrota murrizteko entxufeak, konektatzeko entxufeak eta aparatuen buxinekin erraz lotzeko. Gainera, ezin hobeto funtzionatzen du 200A-ko karga-hausturako interfazeekin, ezin hobeto bat datozen ukondoen tentsio-motagailuekin eta ukondo-konektoreekin. Zure estaltze-aparatuarekin muntatu ondoren, unitate osoa guztiz blindatu eta % 100 urperagarria izango da.

Gehiago ikusi >> Bidali kontsulta >>

Kolaboratu Comewill-ekin, Txinako fabrika eta hornitzaile nagusiarekin, kalitate goreneko 0,72-40,5kV Barneko Korronte-Transformadorea lortzeko. Zehaztasuna eta arreta eskaintzen ditugu, gure iturritik zuzenean.
