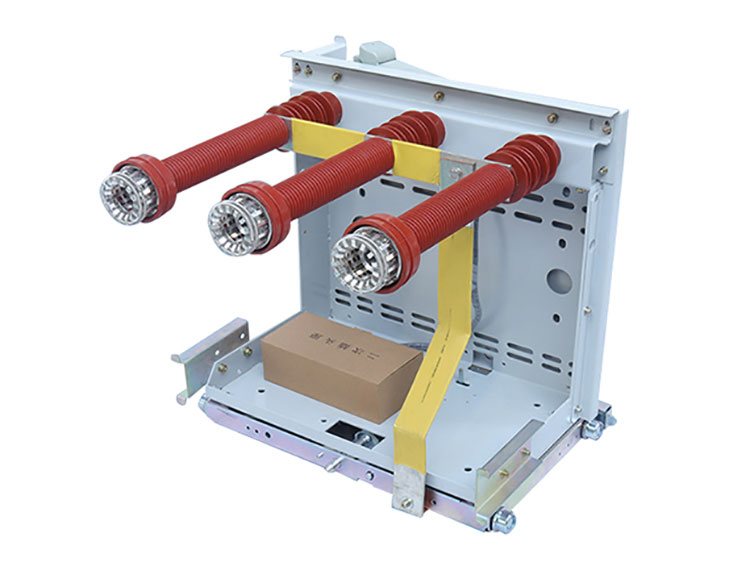

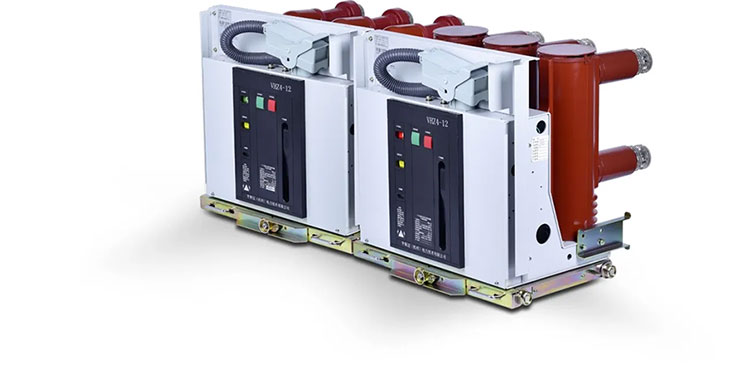

Etorri Will, Txinako fabrikatzaile eta hornitzaileak, kalitatea eskaintzen duKanpoko hutsean etengailua, huts-arkua itzaltzeko ganbera eta malguki edo eragile elektromagnetiko baten bidez akats-korronteak eteten dituena. Egitura trinkoarekin, arku-etenaldi azkarrarekin eta ingurumen-egokigarritasun sendoarekin, etengailu hauek oso zabalduta daude kanpoko sare elektrikoetan 5 kV eta 40,5 kV bitarteko tentsio nominalekin.
Kanpoko hutseko etengailu bat aire zabaleko energia banatzeko inguruneetan instalatzeko diseinatuta dago. Arkua itzaltzeko bitarteko gisa hutsean etengailu bat erabiltzen du eta malguki edo mekanismo elektromagnetiko baten bidez funtzionatzen du zirkuitu elektrikoa ireki eta ixteko.
Matxura bat gertatzen denean, kontaktuak huts-ganberaren barruan bereizten dira eta arku elektriko bat sortzen da. Ingurua huts handian dagoenez, arkua azkar itzaltzen da eta korrontea modu seguruan eteten da. Etengailu hauek kanpoko azpiestazioetan, zutoinetan muntatutako banaketa sistemetan eta sareko azpiegituretan erabiltzen dira.
baten funtzionamenduaKanpoko hutsean etengailuabatez ere bi zati hartzen ditu: hutseko etengailua eta funtzionamendu-mekanismoa.
Hutseko Arku Etenaldia
Etengailua irekitzen denean, arku bat sortzen da bereizten diren kontaktuen artean. Hutseko ganbaran, arkua azkar xahutzen da, ez baitago ia gas partikularik eusteko.
Energia Biltegiratzeko Mekanismoa
Malguki-mekanismoak energia mekanikoa gordetzen du eta funtzionamenduan askatzen du, kontaktuak azkar mugi daitezen eta korrontea eteteko.
Eragiketa denbora azkarra
Irekitze-denbora tipikoa ≤45 ms-koa da, etengailuak akatsak isolatzeko aukera emanez, ekipoen kalteak sisteman zehar zabaldu aurretik.
Kanpoko Hutseko Circuit Breaker ekipoak ekoizten dituen Txinako fabrika profesional batek banaketa sareetan erabiltzen diren adierazle tekniko estandarrak jarraitzen ditu.
Tentsio nominala
Maila arruntak 12kV, 24kV eta 40,5kV dira.
Korronte nominatua
Ohiko korronte nominala 630A eta 1600A bitartekoa da, sistemaren ahalmenaren arabera.
Zirkuitu Laburreko Eten Korrontea
Etengailu gehienek 20 kA eta 31,5 kA arteko eten ahalmena onartzen dute.
Ingurumen Baldintzak
Kanpoko ekipoak, oro har, -40 °C eta +40 °C artean funtzionatzen du eta kutsatutako inguruneetarako kutsadura erresistentearekin diseinatuta dago.
Bizitza Mekanikoa
Hausgailu askoren bizitza mekanikoa 10.000 eragiketa edo gehiagora iristen da.
Instalazio zuzenak Kanpoko Hutseko Etengailu baten funtzionamendu egonkorra bermatzen laguntzen du eremuan.
Muntatzeko Egitura
Haustura altzairuzko marko edo zutoin egitura dedikatu batean finkatzen da, normalean 4 metroko altueran edo handiagoan instalatuta.
Osagaien Muntaketa
Osagaiak sekuentzialki instalatzen dira: egitura-markoa → zutoin isolatzailea → hutseko etengailua → busbar konexioak.
Konexio elektrikoa
Irteerako lerro-tarteak eta polo-distantziak diseinu-arauak jarraitu behar ditu eta terminal-konexioak korrosioaren aurkako koipearekin babestu behar dira.
1. Arku azkarra itzaltzea
Hutsean eteteko teknologiak arkua azkar kentzea ahalbidetzen du eta ekipamenduak kaltetzeko arriskua murrizten du.
2. Ingurumenarekin bateragarria den diseinua
Ez da olio isolatzailerik edo SF6 gasik behar, ihesak edo isuriak saihesten laguntzen du.
3. Mantentze-baldintza baxuak
Zigilatutako huts-ganberak barneko kontaktuen higadura murrizten du eta ohiko mantentze-lanak gutxitzen ditu.
4. Egitura trinkoa eta arina
Olioaren etengailu tradizionalekin alderatuta, egitura txikiagoa da eta errazagoa da garraiatzeko eta instalatzeko.
5. Kanpoko baldintzetara egokitzea
Isolamendu-material konposatuak, hala nola, silikonazko kautxua edo epoxi erretxina, kutsadura-disparadurari, erradiazio ultramoreei eta tenperatura-aldaketei aurre egiten laguntzen die.
