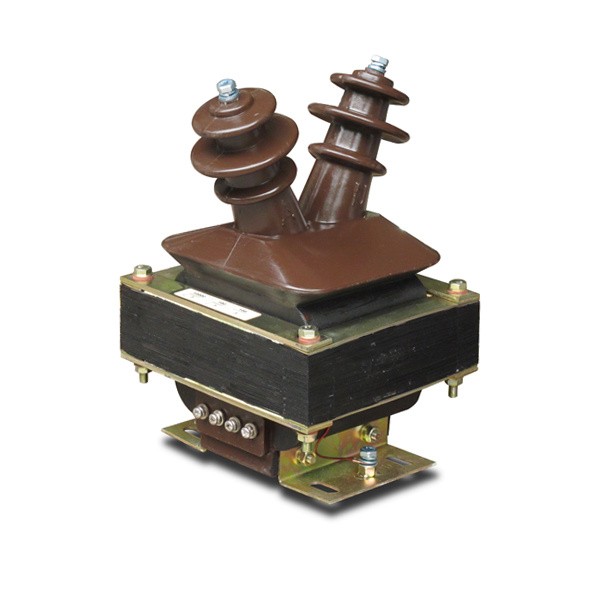

A Tentsio-Transformadoreatentsio primario altua neurtzeko, neurtzeko, babesteko eta kontrolatzeko egokia den tentsio sekundario proportzionala murrizteko erabiltzen den tresna-transformadore-teknologia garrantzitsua da. Potentzia-transformadore bat ez bezala, zeina sare elektrikoen arteko energia transferitzeko pentsatuta, tresna-transformadore bat kontagailuei, erreleei, monitorizazio-ekipoei eta kontrol-sistemei seinale zehatza emateko diseinatuta dago. Hautaketa zuzena sistema primarioaren tentsioaren, sekundarioaren tentsioaren, maiztasunaren, zehaztasun-eskakizunen, zamaren, isolamenduaren, faseen antolamenduaren, harilaren konfigurazioaren, instalazioaren kokapena, ingurumenaren esposizioaren eta aurreikusitako babes- edo neurketaren funtzioaren araberakoa da. Teknologia elektromagnetikoak, kapazitiboak eta elektronikoak tentsio-seinale proportzionalak lortzeko planteamendu desberdinak eskaintzen dituzte. Barruko eta kanpoko diseinuek ere ingurumen-baldintza desberdinak jorratzen dituzte. Ebaluazio tekniko oso batek, beraz, errendimendu elektrikoa, isolamendua, eraikuntza, osagarriak, babesa, instalazioa eta mantentze-lanak sistema koordinatu gisa hartu behar ditu kontuan.
Aurkibidea
Egin klik edozein gairi zuzenean atalera joateko.
- 1. Zergatik da garrantzitsua tentsioaren neurketa sistema elektrikoetan?
- 2. Nola funtzionatzen du tresna-tentsio-transformadore batek?
- 3. Zeintzuk dira mota eta konfigurazio nagusiak?
- 4. Zehaztasunak eta zamak nola eragiten dute hautapena?
- 5. Zergatik dira ezinbestekoak isolamendua eta isolamendu elektrikoa?
- 6. Nola desberdintzen dira babes- eta neurketa-aplikazioak?
- 7. Zein da diseinu elektromagnetiko eta kapazitiboen arteko aldea?
- 8. Nola jorratzen dituzte barruko eta kanpoko diseinuek baldintza desberdinak?
- 9. Nola desberdintzen dira fase bakarreko eta hiru faseko aplikazioak?
- 10. Nola hartu behar dira kontuan fusibleak, bigarren mailako lurra eta segurtasuna?
- 11. Zein aplikaziok erabiltzen dute tresnen tentsioaren neurketa?
- 12. Zein ohiko hautaketa akats saihestu behar dira?
- 13. Zer sartu behar du zehaztapen tekniko profesional batek?
- 14. Maiz egiten diren galderak
Zergatik da garrantzitsua tentsioaren neurketa sistema elektrikoetan?
Sare elektrikoak ezin dira segurtasunez eta zehaztasunez kontrolatu tentsioari buruzko informazio fidagarririk gabe. Operadoreak, babes-erreleak, kontagailuak, automatizazio-sistemak eta monitorizazio-ekipoak zirkuitu elektriko primarioaren egoera adierazten duten neurketa-seinaleen araberakoak dira.
Kontagailu konbentzionalak edo tentsio baxuko kontrol-ekipoak ertain edo goi-tentsioko zirkuitu batera zuzenean konektatzea ez litzateke praktikoa eta arriskutsua izan liteke. Tresna-transformadoreek arazo hau konpontzen dute tentsio primarioa adierazten duen seinale sekundario proportzionala sortuz, goi-tentsioko zirkuituaren eta bigarren mailako neurketa-zirkuituaren arteko bereizketa elektrikoa ematen duen bitartean.
Banaketa honek hainbat abantaila praktiko ditu. Neurketa-ekipoak tentsio sekundario estandarizatu baten inguruan diseina daitezke, sistema primariora zuzenean jasan beharrean. Babes-erreleek seinale kudeagarri bat prozesatu dezakete. Energia-neurgailuak beren neurketa-funtzioak bete ditzakete. Operadoreek sare elektrikoari buruzko informazioa lor dezakete tentsio primarioa zuzenean kontrol panelera sartu gabe.
Tentsio-seinale proportzionala eskaintzen du kontagailuetarako eta monitorizazio-gailuetarako.
Sistemaren egoera anormalak ebaluatzen dituzten babes-erreleei tentsio-informazioa ematen die.
Bigarren mailako neurketa-zirkuitua goi-tentsioko sare primariotik bereizten du.
Seinale elektriko bat eskaintzen du, automatizazioa, kommutazio-logika, sinkronizazioa eta beste kontrol-funtzioak onartzen dituena.
Tentsioaren informazioa bereziki garrantzitsua da egoera elektrikoa etengabe aldatzen den sistemetan. Azpiestazioek, industria-banaketa-sistemek, transformadoreen elikadurak, energia berriztagarriko sareek eta zerbitzu-sistema konplexuek sistemaren tentsioari buruzko informazio fidagarria behar dute.
Neurketak arazoak konpontzeko ere onartzen du. Behatutako seinale sekundarioa ustekabean aldatzen bada, ingeniariek kausa sistema primarioarekin, tresna-transformadorearekin, kableatuarekin, babes-zirkuituarekin edo neurketa-katearen beste atal batekin erlazionatuta dagoen iker dezakete.
Neurketa-kate fidagarri bat, beraz, behar bezala hautatutako tresna-transformadore batekin hasten da. Zehaztasuna, isolamendua, konexio-konfigurazioa, bigarren mailako zama, ingurumen-baldintzak eta babes-eskakizunak elkarrekin kontuan hartu behar dira.
Nola funtzionatzen du tresna-tentsio-transformadore batek?
Tresna elektromagnetikoko tentsio transformadore batek indukzio elektromagnetikoaren bidez funtzionatzen du. Harilkatu primarioa goi-tentsioko zirkuitura konektatzen da, eta bigarren harilak, berriz, tentsio txikiagoa proportzionala ematen die konektatutako neurketa edo babes ekipoei.
Oinarrizko erlazioa bira primarioen eta sekundarioen arteko erlazioaren arabera zehazten da. Harilak primarioa dinamizatzen denean, fluxu magnetikoa ezartzen da nukleoan. Fluxu honek transformadoreak diseinatutako funtzionamendu-eremuaren barruan tentsio primarioari proportzionalki dagokion tentsio bat eragiten du bigarren harilkatuan.
Bobinketa primarioa
Harilkatu primarioa goi-tentsioko zirkuituarekin konektatzen da. Bere isolamendu-sistema, beraz, sare primarioarekin lotutako tentsio elektrikoei aurre egiteko diseinatuta dago.
Produktu-arkitekturaren arabera, lehen harilkatuak eraikuntza fisiko desberdinak izan ditzake. Diseinu batzuek ohiko harilkadura antolamendu bat erabiltzen dute, eta beste batzuek, berriz, harilketa kapsulatutako isolamendu-egitura batean integratzen dute.
Bigarren mailako harilkatzea
Bigarren mailako harilkatzeak tentsio murriztuko seinalea ematen die kontagailuei, erreleei eta beste ekipo batzuei. Bere irteera tentsio primarioarekiko proportzionala mantentzeko diseinatuta dago baldintza elektriko zehatzetan.
Nukleo magnetikoa
Nukleoak indukzio elektromagnetikoa egiteko behar den bide magnetikoa ematen du. Nukleoaren eraikuntzak eta ezaugarri magnetikoek zehaztasuna, kitzikapen-portaera, galerak eta transformadoreak seinale sekundario egonkorra emateko duen gaitasuna eragiten dute.
Isolamendu-sistema
Isolamendu-sistemak goi-tentsioko harilkatu primarioa bigarren mailako harildura, itxitura eta inguruko egitura bereizten ditu. Produktuaren diseinuaren arabera, isolamendu lehorra, epoxi-erretxina galdaketa, olioaren isolamendua, gasaren isolamendua edo beste antolamendu dielektriko batzuk izan daitezke.
| Osagaia | Funtzio nagusia | Diseinuaren gakoa |
|---|---|---|
| Bobinketa primarioa | Goi-tentsioko zirkuitura konektatzen da | Tentsio primarioa eta isolamendu-eskakizunak |
| Bigarren mailako harilkatzea | Neurketa-seinale murriztua ematen du | Bigarren mailako tentsioa, zehaztasuna, zama |
| Nukleo magnetikoa | Bide magnetikoa ematen du | Nukleoaren materiala eta kitzikapenaren ezaugarriak |
| Isolamendu-sistema | Bereizketa elektrikoa mantentzen du | Tentsio-tentsioa, ingurunea, egonkortasun mekanikoa |
| Itxitura edo etxebizitza | Babes mekanikoa eta ingurumena eskaintzen ditu | Instalazioaren kokapena eta esposizio-baldintzak |
Bigarren mailako seinalearen kalitatea
Seinale sekundario erabilgarriak tentsio primarioa zehaztasunez irudikatu behar du konektatutako ekipoek bere zehaztutako karga marrazten duten bitartean. Neurketa-zirkuituak sekundarioan gehiegizko zama jartzen badu, tentsio-erlazioan eta zehaztasunean eragina izan daiteke.
Horregatik, transformadoreak, kableatuak, terminalak, kontagailuak, erreleak eta bigarren mailako beste ekipamendu batzuk zirkuitu bakar gisa ebaluatu behar dira.
Lan-printzipioa kontzeptuz sinplea izan daiteke, baina funtzionamendu-baldintza errealetan zehaztasun egonkorra lortzeak nukleoa, haizeak, isolamendua, konexioak eta egitura mekanikoa zaindu behar ditu.
Zeintzuk dira mota eta konfigurazio nagusiak?
Tresnen tentsio-transformadoreak instalazioaren, faseen antolamenduaren, harilaren konfigurazioaren, isolamenduaren teknologiaren eta funtzionamendu-printzipioaren arabera sailka daitezke. Kategoria hauek ingeniariei aukeraketa sistemaren eskakizunen arabera murrizten laguntzen diete.
Barruko konfigurazioak
Barruko unitateak kommutagailu, azpiestazio, elektrizitate-gela edo babestutako beste ingurune batzuetan instalatzeko daude. Haien itxitura eta isolamenduaren diseinua barruko ingurune kontrolatu baten inguruan optimiza daitezke.
Epoxi-erretxina fundiziozko diseinuak ohikoak dira barruko tentsio ertaineko aplikazio trinkoetan, isolamendu solidoak egitura zigilatua sor dezakeelako muntaketa fisikoa nahiko trinkoa mantentzen duen bitartean.
Kanpoko konfigurazioak
Kanpoko unitateek euria, hezetasuna, tenperatura aldaketei, eguzki-argiari, hautsari, kutsadurari eta beste ingurumen-baldintzekiko esposizio zuzena jasaten diete. Horien etxebizitzak eta isolamenduak, beraz, kanpoko zerbitzuari aurre egin behar diote.
Konfigurazio monofasikoak
Fase bakarreko diseinuak normalean erabiltzen dira fase bakoitza bereizita neurtzen den edo aplikazioak fase-lur edo fase-fase neurketa-antolaketa definitu bat eskatzen duenean.
Konfigurazio trifasikoak
Antolamendu trifasikoek tentsio-neurketa koordinatua eman dezakete sare elektriko trifasikoetarako. Konexio zehatza sistemaren konfigurazio neutroaren eta babes- edo neurketa-funtzioaren araberakoa da.
Bi haize eta hiru haize konfigurazioak
Bi haize-diseinu batek haize primario bat eta bigarren mailako bat ditu. Hiru haize-diseinu batek bigarren mailako harilkadura osagarri bat gehitzen du, babesa edo lurrarekin lotutako funtzio bereizia onar dezakeena, eskema elektrikoaren arabera.
Lehorreko motako eta erretxina-galdaketako sistemak
Lehorreko sistemek isolamendu solidoa edo lehorra erabiltzen dute dielektriko likidorik gabe. Epoxi-erretxina galdatutako eraikuntzak aukeratutako osagaiak guztiz kapsulatu ditzake, egonkortasun mekanikoa eta hezetasunaren eta kutsaduraren aurkako erresistentzia eskainiz.
Olioan murgilduta dauden diseinuak
Olioan murgilduta dauden konfigurazioek olio isolatzailea erabiltzen dute sistema dielektriko eta termikoaren zati gisa. Diseinu hauek tankeen eraikuntza, zigilatzea, olioaren kudeaketa eta mantentze-prozedura egokiak behar dituzte.
Puzgarriak edo gasez isolatutako konfigurazioak
Gasez isolatutako diseinuak erabil daitezke sistema dielektriko itxiak egokiak direnean. Haien aukeraketak itxituraren zigilatzea, gasaren propietateak, presioaren kudeaketa, zerbitzu-prozedurak eta ingurumen-eskakizunak hartu behar ditu kontuan.
Teknologia gaitasun eta elektronikoak
Tentsioa neurtzeko sistema guztiek ez dute ohiko transformadore elektromagnetiko batean oinarritzen. Tentsio-transformadore kapazitiboek zatitzaile kapazitibo bat erabiltzen dute sekzio elektromagnetiko batekin konbinatuta, eta tentsio-sentsore elektronikoek sentsore- eta seinale-bihurketa-metodoak erabiltzen dituzte irteera elektriko proportzionala sortzeko.
| Sailkapena | Aukera tipikoak | Hautaketa fokua |
|---|---|---|
| Instalazioa | Barruan, kanpoan | Ingurumenaren esposizioa eta itxituraren diseinua |
| Fasea | Monofasikoa, trifasikoa | Sarearen konfigurazioa eta neurketa eskema |
| Haizea | Bi bihurri, hiru bihurgune | Neurketa, babesa, funtzio osagarriak |
| Isolamendua | Lehorra, funditutako erretxina, olioa, gasa | Tentsio klasea, ingurumena, mantentzea |
| Lan-printzipioa | Elektromagnetikoak, kapazitiboak, elektronikoak | Tentsio maila, zehaztasuna, sistemaren arkitektura |
Hautaketa aplikazioaren eta sarearen eskakizunekin hasi behar da, ez soilik produktuen kategoriarekin. Konfigurazio ezberdinek antzeko neurketa funtzioak bete ditzakete, instalazio eta mantentze ezaugarri desberdinak eskaintzen dituzten bitartean.
Zehaztasunak eta zamak nola eragiten dute hautapena?
Zehaztasuna kontsiderazio tekniko garrantzitsuenetako bat da, bigarren mailako seinalea energia neurtzeko, sistemaren monitorizazioa, babesa, kontrola edo hainbat funtzio aldi berean erabil daitekeelako.
Zehaztasun klasea
Zehaztasun-klaseak neurketa-errore onargarria deskribatzen du zehaztutako baldintzetan. Aplikazio ezberdinek zehaztasun-eskakizun desberdinak izan ditzakete.
Neurketarako erabiltzen diren neurketa-zirkuituek Transformadoreak babes-seinalea ematen duen aplikazioek baino zehaztasun handiagoa eska dezakete. Klase zuzena, beraz, bigarren mailako zirkuituak bete behar duenaren araberakoa da.
Zama baloratua
Zama bigarren mailako harilkatzeari lotutako kargari dagokio. Honek neurgailuak, errele sarrerak, transduktoreak, kableatuak, terminal blokeak eta konektatutako beste gailu batzuk barne hartzen ditu.
Zirkuitu sekundarioaren benetako zama transformadoreak zehaztutako baldintzetatik nabarmen desberdina bada, zehaztasuna eta irteerako portaera alda daitezke.
Ratioaren zehaztasuna
Eraldaketa-erlazioak zehaztutako tolerantziaren barruan egon behar du. Aurreikusitako ratioaren eta benetako erlazioaren arteko desegokitzeak eragin dezake bai neurketa-balioetan, bai babes-erabakietan.
Fase-desplazamendua
Potentzia-kalkuluak dituzten neurketa-sistemetan, fase-erlazioek garrantzia dute. Fase-desplazamenduaren errore txikiek tentsio eta korronte seinaleetatik eratorritako kalkuluen zehaztasunean eragin dezakete.
| Parametroa | Deskribatzen duena | Zergatik Garrantzitsua |
|---|---|---|
| Zehaztasun klasea | Neurketaren zehaztasuna zehaztutako baldintzetan | Neurrirako edo babeserako egokitasuna zehazten du |
| Zama baloratua | Bigarren mailako zirkuituaren karga | Bigarren mailako tentsioan eta zehaztasunean eragiten du |
| Eraldaketa-erlazioa | Tentsio primario eta sekundario erlazioa | Neurketak sistema primarioa behar bezala adierazten duela ziurtatzen du |
| Fase-desplazamendua | Tentsio primarioaren eta sekundarioaren arteko erlazio angeluarra | Potentzia- eta babes-kalkuluetan eragina izan dezake |
Neurketa eta babes eskakizunak
Neurketara bideratutako aplikazioak, oro har, funtzionamendu-barruti osoan irteera proportzionala zehatza mantentzen zentratzen dira. Babesera bideratutako aplikazioek enfasi handiagoa jarri dezakete transformadorearen portaeran sistema anormaleko baldintzetan eta bigarren mailako seinaleak erreleen funtzionamendua onartzen duen gaitasunari.
Bereizketa hori zehaztapen teknikoan islatu behar da. Tentsio nominalaren arabera soilik aukeratutako produktu bat desegokia izan daiteke bere zehaztasuna eta zama-ezaugarriak konektatutako zirkuituarekin bat ez badatoz.
Zergatik dira ezinbestekoak isolamendua eta isolamendu elektrikoa?
Isolamendu elektrikoa tresnen tentsio-transformadoreak erabiltzeko arrazoi nagusietako bat da. Zirkuitu primarioak neurketa- eta kontrol-gailu konbentzionalen funtzionamendu-esparru segurutik urrun dagoen tentsio batean funtziona dezake, beraz, isolamendu-sistemak zirkuitu primario eta sekundarioen arteko bereizketa fidagarria sortu behar du.
Lehen eta bigarren mailako isolamendua
Isolamendu-sistemak tentsio primario nominalarekin eta zehaztutako baldintza iragankorrekin lotutako tentsio elektrikoa jasan behar du. Diseinuak isolamendu-materialak, ihes-distantziak, sakeak, harilkadura antolamendua, kapsulazioa, terminalak eta itxituraren geometria barne hartzen ditu.
Isolamendu solidoa
Cast-erretxina diseinuak harilkiak eta beste osagai elektrikoak kapsula ditzake. Planteamendu honek egitura trinkoa eta mekanikoki egonkorra eskain dezake barne isolamendu-azalen hezetasunarekiko edo kutsadurarekiko esposizio zuzena murrizten duen bitartean.
Olioaren isolamendua
Olioak isolamendu dielektrikoa eta bero-transferentzia ezaugarriak eskaintzen ditu. Olioz betetako diseinuek edukiontzi eta zigilu egokiak behar dituzte aurreikusitako barne ingurunea mantentzeko.
Gasaren isolamendua
Gasez isolatutako multzoek medio dielektriko itxi bat erabiltzen dute. Itxiturak bere osotasuna mantendu behar du, eta zerbitzu-prozedurek euskarri dielektrikoa eta ekipoaren presioa edo zigilatzeko antolamendua kontuan hartu behar dituzte.
Creepage eta sakea
Sakea zati eroaleen arteko airean zehar dagoen distantziarik laburrenari egiten zaio erreferentzia, eta creepage gainazal isolatzaile baten distantziari dagokio. Biak dira garrantzitsuak ertain eta goi tentsioko ekipoen diseinuan.
Ingurumenaren kutsadurak ihesaren distantziaren garrantzia areagotu dezake, gainazal isolatzaile batean kutsatzeak ihes-korrontearen bide bat sor dezakeelako.
Isolamenduak zehaztutako tentsio elektrikoa matxuratu gabe jasan behar du.
Isolamendu-sistemak bere funtzioa mantendu behar du espero diren hezetasun, kutsadura eta tenperatura baldintzetan.
Harilak eta isolamenduak egonkor mantendu behar dira garraioan, instalazioan eta funtzionamendu arruntean.
Behe-tentsioa neurtzeko zirkuitua sare primariotik behar bezala bereizita egon behar du.
Isolamendua, beraz, ez da material aukera bakarra. Geometria, materialak, fabrikazio-kalitatea, ingurumen-esposizioa eta koordinazio elektrikoa barne hartzen dituen ingeniaritza-sistema osoa da.
Erosleentzat, horrek esan nahi du isolamenduaren deskribapena zehatza izan behar dela. Mota lehorra, erretxina galdatua, olioa murgilduta edo gas isolatua bezalako terminoek abiapuntu bat eskaintzen dute, baina zehaztapen teknikoak aurreikusitako tentsio-klasea eta instalazio-baldintzak ere azaldu behar ditu.
Nola desberdintzen dira babes- eta neurketa-aplikazioak?
Tentsio-zirkuitu primario berak neurketa- eta babes-sistemei seinaleak eman ditzake, baina bi funtzio horien eskakizunak ez dira berdinak.
Neurketa-aplikazioak
Neurketa-sistemek tentsio proportzional egonkorra behar dute, kontagailuek eta monitorizazio-gailuek sistema primarioa zehaztasunez irudikatu ahal izateko. Beraz, oso garrantzitsua da funtzionamendu-esparru arruntean zehaztasuna.
Aplikazioek tentsio-neurgailuak, energia-neurgailuak, potentzia-kalitateko ekipoak, gainbegiratze-sistemak eta beste monitorizazio-gailu batzuk izan ditzakete.
Babes aplikazioak
Babes-erreleek seinale elektrikoak erabiltzen dituzte baldintza anormalak identifikatzeko. Tentsioaren informazioak azpitentsio, gaintentsio, norabide, distantzia, sinkronizazio edo bestelako babes-funtzioetan lagun dezake sare-arkitekturaren arabera.
Transformadoreak seinale egokia eman behar du babes-eskemari dagozkion baldintzetan.
Aplikazio konbinatuak
Sistema batzuek bigarren mailako harilkatu bereiziak erabiltzen dituzte funtzio ezberdinetarako. Haize batek neurketa onartzen du beste bat babesari esleitzen zaion bitartean.
Antolaketa honek zirkuitu desberdinen eskakizunak isolatzen lagun dezake eta neurketa-kargen eta babes-sarreren arteko elkarrekintza murrizten lagun dezake.
| Aplikazioa | Bigarren mailako funtzio tipikoa | Diseinuaren lehentasun nagusia |
|---|---|---|
| Tentsioaren neurketa | Tentsio proportzional zehatza | Zehaztutako zehaztasuna eta zama |
| Energiaren neurketa | Kalkulu elektrikoetarako tentsio-seinalea | Ratioaren zehaztasuna eta fasearen errendimendua |
| Erreleen babesa | Matxura logikorako tentsio sarrera | Babes-errendimendua eta bigarren mailako portaera egokia |
| Kontrol-sistemak | Tentsio-feedbacka edo sinkronizazioa | Seinale egonkorra eta behar bezala eskalatua |
| Jarraipena | Sistemaren egoeraren datuak | Seinalearen kalitatea eta integrazio fidagarria |
Bigarren mailako harilkatu laguntzaileak
Hiru harikako produktuek bigarren mailako irteera gehigarri bat eman dezakete aplikazio espezializatuetarako. Helburu zehatza sistemaren konfigurazioaren eta babes-eskemaren araberakoa da.
Hau da marrazki teknikoak baliotsuak diren arrazoietako bat. Diagrama bihurri oso batek informazio erabilgarriagoa erakusten du produktuak irteera anitz dituela dioen adierazpen orokor batek baino.
Bigarren mailako zirkuituaren diseinua
Konektatutako zirkuitua bere osotasunean kontuan hartu behar da. Kable luzeek, terminal-blokeek, neurgailuek, erreleek, transduktoreek eta bestelako ekipamenduek bigarren mailako zama eta seinalearen portaera dute.
Zein da diseinu elektromagnetiko eta kapazitiboen arteko aldea?
Tentsioa neurtzeko teknologia ezberdinek oinarrizko arazo bera modu ezberdinetan ebazten dute. Beren funtzionamendu-printzipioak ulertzeak ekipoak sarearekin eta aplikazioarekin lotzen laguntzen die ingeniariei.
Teknologia elektromagnetikoa
Ohiko diseinu elektromagnetikoak nukleo magnetiko baten bidez akoplatutako harilkatu primarioak eta sekundarioak erabiltzen ditu. Ezaguna da, ondo ezarrita eta egokia da tentsio ertaineko neurketa eta babeserako aplikazio askotan.
Bere aukeraketak tentsio primarioa, tentsio sekundarioa, maiztasuna, zehaztasuna, zama, isolamendua eta harilkatuen konfigurazioa hartzen ditu barne.
Tentsio-transformadore ahalmenezko teknologia
Tentsio-transformadore kapazitibo batek zatitzaile kapazitibo bat erabiltzen du tentsio primarioa murrizteko, transformadore elektromagnetikoko sekzio batek seinalea prozesatu aurretik. Arkitektura hau tentsio maila altuagoetan erabilgarria izan daiteke eta komunikazioarekin lotutako zenbait aplikazio ere onartzen ditu bere eraikuntzaren arabera.
Osagai kapazitiboek tentsio-zatiketa sare orokorraren parte dira, beraz, isolamendua, maiztasun-portaera, konpentsazioa eta sistemaren konexioa arretaz hartu behar dira kontuan.
Tentsio elektronikoaren sentsazioa
Tentsio-transformadore edo sentsore elektronikoek sentsore-elementuak eta bihurgailu elektronikoak erabil ditzakete irteera proportzionala sortzeko. Teknologia hauek sistema trinkoen arkitekturak eta babes digitala edo monitorizazio sistemekin integratzea onartzen dute.
Irteerako interfazea, potentzia-eskakizunak, seinale-protokoloa, zehaztasuna, ingurumen-mugak eta beherako sistemarekin bateragarritasuna argi eta garbi zehaztu behar dira.
| Teknologia | Oinarrizko Printzipioa | Hautapenen ohiko gogoeta |
|---|---|---|
| Elektromagnetikoak | Akoplamendu magnetikodun harilkatu primario eta sekundarioak | Ratioa, zehaztasuna, zama, isolamendua, nukleoaren diseinua |
| Kapazitiboa | Tentsio-zatiketa kapazitiboa transformadore bihurketarekin | Tentsio-klasea, maiztasunaren portaera, konpentsazioa, sistemaren integrazioa |
| Elektronikoa | Sentsore eta seinale elektronikoen bihurketa | Irteera mota, elektronika, komunikazioa, zehaztasuna, ingurumen-mugak |
Zergatik garrantzitsua da teknologia aukeratzea
Teknologia egokia sarearen araberakoa da lehentasun generiko batena baino. Barruko tentsio ertaineko konmutagailuen aplikazio trinko batek tentsio handiko kanpoko azpiestazio baten baldintza desberdinak izan ditzake.
Espazioak, ingurumen-esposizioak, isolamendu-eskakizunak, mantentze-estrategiak, neurketaren zehaztasunak, komunikazio-arkitekturak eta aurreikusitako babes-funtzioak eragina dute teknologia egokian.
Nola jorratzen dituzte barruko eta kanpoko diseinuek baldintza desberdinak?
Instalazio-inguruneak itxiturari, isolamenduari, gainazalaren babesari, terminalei, zigilatzeari, egitura mekanikoari eta mantentze-ikuspegiari eragiten die.
Barneko elektrizitate gelak
Barruko ekipamenduak normalean tenperatura eta hezetasuna kontrolatzen ditu kanpoko instalazioekin alderatuta. Horrek isolamendu eta itxitura diseinu trinkoak ahalbidetu ditzake, baldin eta gelak berak ingurumen-baldintza egokiak mantentzen baditu.
Baliteke barruko tentsio ertaineko ekipamenduak konpartimentu estandarizatuen barruan sartu behar izatea. Neurri trinkoak, muntaketa antolamendua, kableen sarbidea eta terminalen orientazioa, beraz, garrantzitsuak dira.
Kanpoko azpiestazioak
Kanpoko ekipamenduak eguraldiaren esposizioa jasan behar du. Euriak, hezetasunak, erradiazio ultramoreak, kutsadurak, hautsak, haizeak eta tenperaturaren zikloak ekipamenduari eragin diezaiokete.
Etxebizitza materialek, zigiluak, estalpeak, ihesaren distantzia, gainazaleko tratamendua eta terminalen diseinuak baldintza horiek islatu behar dituzte.
Kutsadura eta kutsadura
Industria guneek eta kostaldeko eremuek barne-ingurune garbiek baino askoz zorrotzagoak diren kutsadura-baldintzak izan ditzakete.
Isolamendu-gainazalek errendimendu egokia mantendu behar dute hezetasuna eta kutsaduraren eraginpean daudenean. Hori dela eta, isolatzaileen eta babesteko estalpeen antolaketa fisikoa garrantzitsua izan daiteke.
Tenperatura aldakuntza
Kanpoko ekipamenduek tenperatura aldaketa handiak izan ditzakete egunero eta sasoiko. Aldaketa hauek hedapen eta uzkurtze mekanikoak sor ditzakete, baita kondentsazio arriskuak ere.
| Baldintza | Efektu Potentziala | Diseinuaren Erantzuna |
|---|---|---|
| Hezetasuna | Kondentsazio- eta isolamendu-tentsioa | Itxitura eta kondentsazioaren aurkako diseinu egokia |
| Euria | Hezetasunaren esposizioa | Zigilatze, etxebizitza eta terminalen babes egokia |
| Kutsadura | Gainazaleko kutsadura eta ihes-bideak | Istripu eta isolamendu antolamendu egokia |
| UV esposizioa | Materialen zahartzea | Kanpoko material egokiak eta gainazaleko tratamendua |
| Tenperaturaren txirrindularitza | Kondentsazioa eta tentsio mekanikoa | Materialen hautaketa eta ingurumen-ebaluazioa |
Instalazio-posizioa kommutagailuen barruan
Tentsio ertaineko etengailuen multzo baten barruan instalatzen denean, transformadoreak erabilgarri dagoen konpartimentuan egokitu behar du, behar diren tarteak eta konexioak mantenduz.
Kableen ibilbideak, terminal primarioak, bigarren mailako kableatuak, ikuskapenerako sarbidea eta ondoko ekipoak berrikusi behar dira panelaren diseinu-fasean.
Nola desberdintzen dira fase bakarreko eta hiru faseko aplikazioak?
Faseen antolaketa sistemaren diseinuaren zati garrantzitsu bat da, transformadoreak sare elektrikoaren tentsioa neurtzeko moduarekin bat egin behar duelako.
Neurketa monofasikoa
Fase bakarreko unitateak fase indibidual bat edo fase-lur edo fase-fase tentsio definitu bat neurtzeko erabil daitezke kableatu-eskemaren arabera.
Antolaketa hau ohikoa da fase bereizitako neurketak behar direnean edo babes-diseinuak tentsio-erreferentzia espezifikoak erabiltzen dituenean.
Neurketa trifasikoa
Sistema trifasikoak hiru faseko tentsioen neurketa koordinatua eskatzen du. Transformadorearen konfigurazioa sistema lurretik, lurrerik gabe dagoen edo beste antolamendu neutro bat erabiltzen duenaren araberakoa da.
Konexio-diagramak ezinbestekoak dira, beraz, tentsio-kalifikazio antzekoak dituzten bi sistemak transformadoreen kableatuak behar ditzaketelako.
Hariketa-moldaketak
Haizte bikoitzeko diseinuek bigarren mailako zirkuitu nagusi bat eskaintzen dute. Hiru harikako diseinuek beste bigarren hariketa bat gehitzen dute, funtzio bereizi bati eslei dakion.
Harilaketa osagarria erabilgarria izan daiteke neurketa- eta babes-zirkuituek irteera desberdinak behar dituztenean.
Konexio-eskemak
Antolamendu posibleek fasez faseko neurketa, fasetik lurrerako neurketa, delta irekiarekin lotutako antolamenduak edo sistemaren berariazko beste konfigurazio batzuk izan ditzakete. Eskema zuzena sare elektrikoaren araberakoa da.
Baliagarria non zehaztutako fase indibidualaren tentsioa neurtu edo kontrolatu behar den.
Sare elektriko trifasikoetan tentsio koordinatua neurtzeko egokia.
Zirkuitu primario eta sekundario bat eskaintzen ditu aurreikusitako neurketa edo kontrol funtziorako.
Irteera sekundario laguntzaile bat gehitzen du babes independente baterako edo zirkuitu espezializatu baterako.
Zergatik axola duen kableatuaren diagramak
Produktu-izen batek bakarrik ezin du beti jakinarazi fase osoa eta bihurgunearen konfigurazioa. Kableatu-diagrama batek harilkatu bakoitzari zein terminal dagozkion eta transformadoreak kanpoko sistemara nola konektatu behar duen erakusten du.
Hau bereziki garrantzitsua da zirkuitu sekundarioa hainbat gailu desberdinetara konektatuta dagoen instalazio pertsonalizatuetarako.
Nola hartu behar dira kontuan fusibleak, bigarren mailako lurra eta segurtasuna?
Tresnen tentsio-transformadoreak zuzenean tentsio handiko zirkuituetara konektatzen dira, beraz, haien babesak eta bigarren mailako kableatuak ingeniaritza zaindua behar dute.
Lehen mailako fusibleak
Transformadoreen konfigurazio batzuek goi-tentsioko fusibleak dituzte edo kanpoko babes-fusibleekin instalatuta daude. Beren helburua barne-matxuren ondorioak mugatzea da eta inguruko sistema elektrikoa babestea diseinatutako babes-eskemaren arabera.
Fusibleen kalifikazioa eta koordinazioa transformadorearekin eta sarearekin bat etorri behar dute, independentean hautatu beharrean.
Bigarren mailako lurra
Zirkuitu sekundarioak normalean lurreratzeko antolamendu definitu bat erabiltzen du erreferentzia ezaguna ezartzeko eta ustekabeko sekundariotik lehen mailako potentzial transferentziarekin lotutako arriskua murrizteko.
Lurreratze metodo zehatzak transformadorearen diseinua, kode elektrikoa, babes-filosofia eta tokiko instalazio-baldintzak jarraitu behar ditu.
Terminalaren identifikazioa
Lehen eta bigarren mailako terminalak argi eta garbi identifikatu behar dira. Kableatu okerrak neurketaren polaritatean, babes funtzioetan eta zirkuitu sekundarioan lan egiten duten langileen segurtasunean eragin dezake.
Interkonexioaren segurtasuna
Bigarren mailako zirkuituak bideratu eta babestu behar dira, bibrazioek, ertz zorrotzek, beroak, hezetasunak edo interferentzia mekanikoak kaltetu ez daitezen.
Mantentze-isolamendua
Mantentze-langileek elkartutako ekipo primarioa isolatzeko eta dagozkion baldintzak frogatzeko prozedura argi eta garbi bat behar dute bigarren zirkuituan edo inguruko ekipoetan lan egin aurretik.
- Berretsi babes nagusia:Egiaztatu transformadorearentzat definitutako fusiblea edo babes-gailuen antolamendua.
- Egiaztatu bigarren mailako lurra:Jarraitu onartutako lurra eta lotura antolamendua.
- Identifikatu terminal bakoitza:Lotu kableatzea onartutako eskemarekin eta transformadorearen plakarekin.
- Babestu bigarren mailako kableatuak:Mantendu kableak arrisku mekaniko eta ingurumeneko arriskuetatik urrun.
- Jarrai isolamendu prozedurak:Mantentzea zehaztutako segurtasun elektrikoaren prozeduraren arabera bakarrik egin behar da.
Segurtasuna, beraz, sistemaren ardura da. Produktuen eraikuntza, instalazioa, babesa, lurra, dokumentazioa eta funtzionamendu-prozedurek elkarren laguntza izan behar dute.
Zein aplikaziok erabiltzen dute tresnen tentsioaren neurketa?
Tentsioa neurtzea beharrezkoa da azpiegitura elektriko modernoaren zati askotan. Transformadorearen konfigurazio zehatza sarearen tentsioaren, ingurune fisikoaren, zehaztasun-eskakizunaren, babes-eskemaren eta konektatutako ekipo motaren araberakoa da.
Tentsioaren neurketa, babesa, kontrola, neurketa eta monitorizazioa onartzen ditu sarrerako eta irteerako zirkuituetan.
Motor, transformadore, elikadura, babes sistemen eta monitorizazio elektrikoen tentsio-seinaleak eskaintzen ditu.
Tentsioaren monitorizazioa eta babesa onartzen du eguzki, haize eta belaunaldiekin lotutako beste sareetan.
Instalazio handiak zerbitzatzen dituzten tentsio ertaineko elektrizitate-banaketa-sistemetarako neurketa-seinaleak eskaintzen ditu.
Tentsio ertaineko muntaietan sartzen da, non neurketak eta erreleen babesak tentsio-seinale kontrolatua behar duten.
Tentsio proportzionaleko informazioa ematen du monitorizazio, kontrol, sinkronizazio eta sistema elektrikoen automatizaziorako.
Azpiestazioen aplikazioak
Azpiestazioek maiz tentsio-seinaleak behar dituzte babes-erreleetarako, neurketarako, kontrol-sistemetarako eta operadoreen monitorizaziorako. Transformadorea, beraz, sare primarioaren eta kontrol-gelaren arteko interfaze kritiko bihur daiteke.
Instalazio industrialak
Industria-instalazio handiek tentsio ertaineko hainbat elikadura izan ditzakete motorrak, transformadoreak, prozesu-ekipoak eta banaketa-plakak zerbitzatzeko. Tentsioaren neurketak ohiko monitorizazioa eta babes funtzioak onartzen ditu.
Energia berriztagarrien sistemak
Eguzki- eta haize-instalazioek bilketa eta eraldaketa elektriko-sistemak erabiltzen dituzte, zeinetan tentsio-neurketak babesa, monitorizazioa, sinkronizazioa eta sarearen kontrola onar ditzaketen.
Kommutazio-aplikazioak
Galdaketa-erretxinazko diseinu trinkoak barneko konmutagailuen multzoetan integra daitezke, non espazioa, isolamendua, kutsadura-erresistentzia eta kablearen irisgarritasuna orekatu behar diren.
Eraikin komertzialak
Merkataritza-instalazio handiek tentsio ertaineko sarrerako hornidurak eta barne banaketa-sistemak erabil ditzakete. Tresnen tentsioaren neurketak energia kudeatzeko eta babesteko sistemei informazioa eman diezaieke zirkuitu primariotik behar den bereizketa mantenduz.
Aplikazio hauetan guztietan, transformagailua benetako sare elektrikoaren inguruan hautatu behar da, produktu-kategoria generiko baten inguruan beharrean.
Zein ohiko hautaketa akats saihestu behar dira?
Neurketa-arazo asko zehaztapen fasean hasten dira. Transformadore batek tentsio primario nominal zuzena izan dezake oraindik desegokia den bitartean, bigarren mailako erlazioa, zama, zehaztasuna, isolamendua, harilkadura antolamendua edo instalazio-ingurunea ez datorrelako bat proiektuarekin.
- Tentsio primarioaren arabera soilik aukeratzea:Bigarren mailako tentsioa, zehaztasuna, zama, faseen antolaketa eta isolamendua ere garrantzitsua da.
- Bigarren mailako zama alde batera utzita:Neurgailuek, erreleek, kableatuek eta terminalek zirkuitu sekundarioa kargatzen dute.
- Harilaren konfigurazio okerra erabiliz:Babesak eta neurketak bigarren mailako zirkuitu bereiziak behar ditzakete.
- Sistema neutrala alde batera utzita:Lurraren eta faseen antolamenduak transformadorearen konexio egokian eragiten du.
- Barruko eta kanpoko baldintzak nahastea:Ingurumenaren babesak instalazioaren kokapenarekin bat etorri behar du.
- Fusibleen koordinazioa kontuan hartu gabe:Lehen mailako babesa transformadorearekin eta sare elektrikoarekin koordinatu behar da.
- Kablearen luzera alde batera utzita:Bigarren mailako kableek zama osoa laguntzen dute eta kalkuluan sartu behar dira.
- Eskemarik gabe hautatzea:Baliteke produktuaren deskribapen batek bakarrik ez agertzea fase osoa eta bihurgunearen antolaketa.
Ratio-bakarrik arazoa
Bi produktu primario eta sekundario erlazio nominal berdina izan dezakete baina zehaztasun, zama, isolamendu, dimentsio fisiko edo konexio antolamendu desberdinak.
Ratioa beharrezkoa da, baina ez da nahikoa konparazio tekniko osoa egiteko.
"Produktu bera nonahi" arazoa
Barruko konmutagailuen aplikazio batek eta agerian dagoen kanpoko azpiestazio batek ingurumen-eskakizun nabarmen desberdinak dituzte. Gunearen baldintzak ebaluatu gabe konfigurazio generiko bat erabiltzeak saihes daitezkeen arriskuak sor ditzake.
Bigarren mailako zirkuitu osatugabearen arazoa
Ingeniariek batzuetan transformadoreak zehazten dituzte beherako neurgailuak eta babes-erreleak guztiz identifikatu gabe. Horrek zaildu egin dezake benetako zama eta zehaztasun baldintzak egiaztatzea.
Dokumentazio arazoa
Dokumentazio teknikoak harilkatzeko terminalak, erlazioak, konexio-diagrama, isolamendu mota, muntaketa-antolamendua eta baldintza baloratuak argi utzi behar ditu. Dokumentazio osatugabeak instalazioa eta martxan jartzea alferrik zaildu dezake.
Zer sartu behar du zehaztapen tekniko profesional batek?
Zehaztapen profesional batek informazio nahikoa eman behar die ingeniari elektrikoei, kontratazio-taldeei, fabrikatzaileei, instalatzaileei, martxan jartzeko langileei eta mantentze-langileei, transformadoreen konfigurazio zein den behar den zehatz-mehatz ulertzeko.
| Zehaztapen Eremua | Definitzeko informazioa | Zergatik Garrantzitsua |
|---|---|---|
| Lehen sistema | Tentsio nominala, maiztasuna, faseen antolaketa | Funtzionamendu elektrikoaren ingurunea definitzen du |
| Bigarren mailako sistema | Tentsio sekundarioa eta harilaren antolamendua | Neurgailuak, erreleak eta kontrol-zirkuituekin bat egiten du |
| Zehaztasuna | Zehaztasun-klasea eta aplikagarriak diren funtzionamendu-baldintzak | Neurtzeko edo babesteko egokitasuna berresten du |
| Zama | Bigarren mailako zama nominala eta konektatutako kargak | Bigarren mailako irteera zehatza onartzen du |
| Isolamendua | Sistema lehorra, fundiziozko erretxina, olioa, gasa edo beste sistema bat | Tentsioarekin eta ingurumen-eskakizunekin bat egiten du |
| Instalazioa | Barruan edo kanpoaldean, muntatzeko neurriak, terminalen orientazioa | Bateragarritasun fisikoa bermatzen du |
| Babesa | Fusibleen antolaketa, lurra, erreleen konexioak | Sistemaren funtzionamendu segurua onartzen du |
| Eraikuntza | Etxebizitza, itxitura, harilkatzea, nukleoa, konektoreak | Produktuaren deskribapen osoa eskaintzen du |
| Probak | Errendimenduaren egiaztapen arrunta eta aplikagarria | Kalitatearen eta martxan jartzeko onarpena onartzen du |
Hasi sare elektrikoarekin
Zehaztapenak lehenik eta behin sistema elektriko nagusia definitu behar du. Horrek tentsioa, maiztasuna, faseen konfigurazioa, lurrerako antolamendua eta aurreikusitako neurketa-puntua barne hartzen ditu.
Definitu bigarren mailako irteera bakoitza
Bigarren mailako harilkatu bakoitzak helburu zehatz bat izan behar du. Neurketa-harildu bat eta babes-harildu bat ez dira berdin tratatu behar biek tentsio baxua ateratzen dutelako soilik.
Lotutako zama definitzea
Zehaztapenak neurgailuak, erreleak, transduktoreak, kontrol-ekipoak, terminal-blokeak eta gutxi gorabeherako kableen luzerak identifikatu behar ditu. Konektatutako zama osoak bigarren mailako harilaren benetako karga-egoera zehazten du.
Isolamendu- eta ingurumen-eskakizunak definitzea
Instalazioaren kokapena argi eta garbi adierazi behar da. Barruko eta kanpoko sistemek isolamendu, itxitura, gainazaleko tratamendu eta ingurumen-ezaugarri desberdinak eska ditzakete.
Dimentsio fisikoak zehaztu
Muntatzeko dimentsioak, terminalen posizioak, finkatzeko zuloak, altuera, zabalera eta sakonera orokorrak funtsezkoak izan daitezke transformagailua kommutagailuen konpartimentu baten barruan instalatzen denean.
Kableatu eta konexio eskemak definitzea
Kontrolatutako eskema batek terminal primarioak, terminal sekundarioak, harizketen erlazioak, lurreratze-puntuak eta kanpoko babes-moldaketak identifikatu behar ditu.
Ikuskapena eta probak definitzea
Probak transformadore motari eta proiektuaren eskakizunei egokitu behar zaizkie. Ohiko egiaztapenek errendimendu elektrikoa, isolamenduarekin lotutako egiaztapenak, harilkatze-erlazioak eta egiaztapen funtzionala izan ditzakete.
Egiaztatu tentsio primarioa, tentsio sekundarioa, maiztasuna, faseen antolaketa, lurrerako sistema, zehaztasuna eta karga.
Egiaztatu neurriak, muntaketa-posizioa, terminalen orientazioa, itxituraren antolaketa eta zerbitzurako sarbidea.
Berretsi barruko edo kanpoko esposizioa, hezetasuna, kutsadura, tenperatura, altitudea eta korrosio-baldintzak.
Berretsi lehen mailako fusioa, bigarren mailako lurra, erreleen konexioak eta aurreikusitako babes-filosofia.
Hautaketa lan-fluxu praktikoa
- Definitu sare nagusia:Tentsioa, maiztasuna, faseen konfigurazioa, lurrerako antolamendua eta neurketaren kokapena identifikatzea.
- Bigarren mailako eskakizunak zehaztu:Zehaztu sekundarioko tentsioa, harilkatu kopurua eta irteera bakoitzaren helburua.
- Zehaztasuna zehaztu:Lotu zehaztasun-klasea neurketa, monitorizazioa, babesa edo kontrol-eskakizunekin.
- Kalkulatu zama:Sartu neurgailuak, erreleak, kableatuak, terminalak, transduktoreak eta konektatutako beste ekipo batzuk.
- Hautatu isolamendua:Aukeratu lehor, erretxina, olioa, gasa edo beste isolamendu-arkitektura egokia.
- Egiaztatu ingurunea:Ebaluatu barruko edo kanpoko baldintzak, hezetasuna, kutsadura, tenperatura eta altitudea.
- Egiaztatu babesa:Egiaztatu fusibleen antolamendua, lurra eta babes-zirkuitua integratzea.
- Egiaztatu egokitasun fisikoa:Berretsi muntaketa-dimentsioak eta terminalen antolaketa azken instalazioan.
- Egiaztatu dokumentazioa:Ziurtatu marrazkiek, plakaren datuek, kableatu-diagramak eta zehaztapen teknikoek konfigurazio bera deskribatzen dutela.
Ikuspegi honek bide tekniko argiagoa sortzen du sistemaren diseinutik produktuen aukeraketara arte. Gainera, itxuraz txikia den xehetasun bat, hala nola zama edo terminalaren kokapena, instalazioan arazo bihurtzeko aukera murrizten du.
Zer eskatu behar dute erosleek onartu aurretik?
- Neurrien marrazkia:Egiaztatu dimentsio orokorrak, muntaketa-puntuak, terminalak eta eskuragarri dagoen instalazio-espazioa.
- Kableatu diagrama:Egiaztatu lehen eta bigarren mailako terminal erlazioak eta lurrerako puntuak.
- Plakaren informazioa:Egiaztatu tentsio-erlazioa, maiztasuna, zehaztasuna eta beste ezaugarri baloratu batzuk.
- Isolamenduaren deskribapena:Egiaztatu eraikuntza dielektrikoa eta aurreikusitako instalazio-ingurunea.
- Probak egiteko informazioa:Berretsi aukeratutako konfiguraziorako errutina edo errendimendu proba aplikagarriak.
Maiz egiten diren galderak
Zertarako erabiltzen da tentsio transformadore bat?
Tentsio primario altua neurtzeko, neurtzeko, babesteko, monitorizatzeko eta kontrolatzeko egokia den tentsio sekundario proportzional batera murrizten du. Gainera, goi-tentsioko zirkuituaren eta bigarren mailako ekipoen arteko bereizketa elektrikoa eskaintzen du.
Zein da tentsio-transformadorearen eta potentzia-transformadorearen arteko aldea?
Potentzia-transformadore bat zirkuituen artean energia elektrikoa transferitzeko diseinatuta dago batez ere, eta tresnen tentsio-transformadore bat tentsio-seinale proportzionala neurtzeko eta babesteko diseinatuta dago. Bere bigarren irteera konektatutako tresnei eta kontrol-ekipoei zuzenduta dago, potentzia handien transferentzia baino.
Nola funtzionatzen du diseinu elektromagnetikoak?
Diseinu elektromagnetiko batek nukleo magnetiko baten bidez akoplatutako harilkatu primario eta sekundarioak erabiltzen ditu. Tentsio primarioak fluxu magnetikoa ezartzen du, eta horrek tentsio proportzionala eragiten du sekundarioan.
Zer esan nahi du transformazio erlazioak?
Transformazio-erlazioak tentsio primarioaren eta sekundarioaren arteko erlazio proportzionala deskribatzen du. Sistemaren tentsio altua neurgailuek eta erreleek prozesatu dezaketen bigarren mailako tentsio baxuago baten bidez irudikatzeko aukera ematen du.
Zergatik du garrantzia zehaztasun klaseak?
Zehaztasun-klaseak zehaztutako baldintzetan onartzen den neurketa-errorea definitzen du. Neurketa-, monitorizazio- eta babes-aplikazioek baldintza desberdinak izan ditzakete, beraz, hautatutako klaseak aurreikusitako funtzioarekin bat etorri behar du.
Zer da zama zirkuitu sekundario batean?
Zama bigarren mailako harilkatzeari lotutako karga da. Kontagailuak, babes-erreleak, transduktoreak, terminalak eta konexio-kableak bezalako gailuak biltzen ditu. Zama osoa bigarren mailako errendimenduan eta zehaztasunean eragin dezake.
Zergatik izan ditzake transformadore batek bigarren mailako harilkatu anitz?
Bigarren mailako harilkatze anitzek zirkuitu bereiziek funtzio desberdinak bete ditzakete. Esate baterako, harilkatu batek neurtzeko balio dezake beste batek babesa edo definitutako beste aplikazio bat onartzen duen bitartean.
Zein da lehor motako eta fundiziozko erretxina eraikuntzaren arteko aldea?
Biek ohiko isolamendu likidoa saihesten dute, baina fundiziozko erretxina eraikuntzak epoxi erretxina erabiltzen du hautatutako osagaiak kapsulatzeko. Honek egitura itxia eta mekanikoki egonkorra sor dezake, hezetasunaren eta kutsaduraren aurkako erresistentzia erabilgarria duen barruko aplikazio egokietan.
Noiz beharrezkoa da kanpoko konfigurazioa?
Kanpoko konfigurazioa erabiltzen da transformagailua agerian dagoen leku batean instalatzen denean, hala nola kanpoko azpiestazio batean. Diseinuak euria, hezetasuna, tenperaturaren zikloa, kutsadura, ultramoreen esposizioa eta guneko beste baldintza batzuk kontuan hartu behar ditu.
Transformadore bera erabil al daiteke barrualdean eta kanpoan?
Ez derrigorrez. Balorazio elektrikoak antzekoak izan daitezke, baina itxitura, isolamendua, gainazalaren babesa, ingurumen-erresistentzia eta muntaketa-eskakizunak nabarmen desberdinak izan daitezke barruko eta kanpoko instalazioen artean.
Zer da tentsio-transformadore kapazitiboa?
Tentsio-transformadore kapazitibo batek tentsio-zatiketa kapazitiboa erabiltzen du transformadore sekzio batekin batera tentsio-seinale eskalatua lortzeko. Goi-tentsioa neurtzeko eta babesteko aplikazio egokietan erabil daiteke eta diseinuaren arabera komunikazio-funtzio batzuk ere onar ditzake.
Zer da tentsio-transformadore elektronikoa?
Tentsio-transformadore edo sentsore elektroniko batek sentsore elementu bat eta seinale elektronikoen bihurketa erabiltzen ditu irteera proportzionala emateko. Bere zehaztapenak sentsore-teknologia, irteerako interfazea, zehaztasuna, potentzia-baldintzak, ingurumen-baldintzak eta beheranzko ekipoen bateragarritasuna jorratu behar ditu.
Nola onartzen du tentsio-transformadore batek erreleen babesa?
Babes-erreleei tentsio-seinale eskalatua ematen die. Babes-eskemaren arabera, erreleak seinale hori erabil dezake gaintentsioa, azpitentsioa, norabide-logika, sinkronizazioa edo aplikazioaren babes-kalkulu espezifikoak bezalako funtzioetarako.
Zergatik da garrantzitsua bigarren lurreratzea?
Bigarren mailako lurrerako antolamendu zehaztu batek erreferentzia elektriko kontrolatua ezartzen du eta zirkuitu sekundarioaren segurtasuna onartzen du. Lurreratze-metodo zehatzak ekipamenduaren diseinuari eta aplikagarri diren eskakizun elektrikoei jarraitu behar die.
Zergatik sar liteke goi-tentsioko fusible bat?
Fusible batek transformadoreari lehen mailako babesa eman diezaioke eta barne-matxura batzuen ondorioak mugatzen lagun dezake. Bere balorazioa eta koordinazioa transformadorearekin eta inguruko sare elektrikoarekin bat etorri behar dira.
Zein datu tekniko egiaztatu behar dira eskaera egin aurretik?
Informazio garrantzitsua honako hauek dira: tentsio primarioa, tentsio sekundarioa, maiztasuna, faseen konfigurazioa, lurrerako antolamendua, zehaztasun-klasea, zama, harilaren konfigurazioa, isolamendu-mota, instalazioaren kokapena, neurriak, terminalen antolamendua, babes-eskakizunak eta aplika daitezkeen proba-eskakizunak.
Tentsio-transformadore bat pertsonalizatu al daiteke kommutagailu proiektu zehatz baterako?
Proiektuaren konfigurazio espezifikoak tentsio-erlazioa, bigarren harilaren antolamendua, muntaketa-dimentsioak, terminalen konfigurazioa, isolamenduaren eraikuntza, fusibleen integrazioa eta definitutako beste baldintza tekniko batzuk izan ditzakete. Pertsonalizatutako diseinuak onartutako planoen eta zehaztapen teknikoen bidez kontrolatu behar dira.
Zergatik zehaztu behar dira transformatzailea eta errelea edo kontagailua batera?
Bigarren mailako gailuak transformadorearen benetako zamaren zati bat sortzen du eta beharrezko seinalearen ezaugarriak zehazten ditu. Transformadorea konektatutako neurgailu edo errelearekin koordinatzeak erlazioa, zehaztasuna, zama eta kableatuaren baldintzak egokiak direla ziurtatzen du neurketa-kate osorako.
Nola indartu dezake tentsioaren neurketa hobeak energia-sistemaren babesa?
Tentsioaren informazio fidagarria babes eta kontrol elektriko modernoaren oinarrietako bat da. Operadoreek sare primarioan zer gertatzen den jakin behar dute, kontagailuek neurketa-seinale egonkorrak behar dituzte eta babes-erreleek sarrera elektriko fidagarriak behar dituzte baldintza anormalei buruzko erabakiak hartzerakoan.
Tresna transformadoreen teknologiak eskakizun horien eta goi-tentsioko sistema elektrikoaren arteko zubia sortzen du. Seinale sekundario proportzionala eta bereizketa elektrikoa emanez, ekipamenduak neurketa- eta babes-gailuek tentsio kudeagarri batekin lan egin dezakete, sare primariora funtzionalki konektatuta jarraitzen duten bitartean.
Hautaketa prozesua benetako eskaerarekin hasi behar da. Tentsio primarioa, tentsio sekundarioa, maiztasuna, faseen konfigurazioa, lurrerako antolamendua, zehaztasuna, zama, haize kopurua, isolamendua, instalazio-ingurunea, babesa eta dimentsio fisikoak definitu behar dira produktua amaitu aurretik.
Teknologiaren aukerak ere garrantzia du. Sistema elektromagnetikoak oso aplikagarriak izaten jarraitzen dute tentsio ertaineko neurketa eta babeserako. Diseinu kapazitiboek tentsio handiagoko aplikazio batzuetarako irtenbide egokiak eman ditzakete, sentsazio elektronikoko teknologiek gero eta arkitektura elektriko digitalagoak onartzen dituzten bitartean.
Ingurugiro-baldintzak eta baldintza mekanikoak kontu berdinarekin hartu behar dira kontuan. Barruko ekipamenduak etengailu kontrolatutako ingurune batean funtziona dezake, kanpoko unitateek eguraldiari, kutsadurari, tenperatura aldaketei eta ultramoreen esposizioari aurre egin behar dioten bitartean.
Fabrikatzaileentzat eta proiektu-taldeentzat, dokumentazio zehatza hardwarea bezain garrantzitsua da. Dimentsio-planoek, harilkatze-diagramek, plakaren informazioa, terminalen identifikazioa, isolamenduaren xehetasunak, saiakuntza-informazioa eta instalazio-argibideak ahalbidetzen dute transformagailua behar bezala integratzeko azken sistema elektrikoan.
Azken batean, behar bezala zehaztutako batTentsio-Transformadoreaneurtzeko osagai bat baino gehiago da. Elektrizitate-sare nagusiaren eta azpiegitura elektriko modernoak behagarri eta kudeagarri mantentzen duten neurketa, babesa, monitorizazioa eta kontrol sistemen arteko interfazea da.
Tentsioa neurtzeko irtenbide bat behar duzu zure sistema elektrikorako?
Etorri WillAplikaziorako tentsioa neurtzeko soluzio espezifikoak onartzen ditu barneko eta kanpoko konfigurazioak, harilkatzeko antolamenduak, isolamendu-sistemak, babes-baldintzak eta zehaztapen tekniko pertsonalizatuak. Proiektuaren eskakizunetarako eta eztabaida teknikoetarako,jarri gurekin harremanetan.
