Hutseko etengailua (VCB), tentsio ertaineko elektrizitate banaketa modernoan gailu kritikoa. Arkua desagertzearen oinarrizko fisika hutsean aztertzen dugu, oinarrizko osagaiak disekzionatzen ditugu —hutsean etengailutik funtzionamendu mekanismoraino— eta SF₆ teknologiarekin alderaketa zehatza eta praktikoa aurkezten dugu. Artikuluak aplikazio-eremu nagusiak, aukeraketa-irizpideak eta mantentze-lanetako jardunbide egokiak ere zehazten ditu, guztiak industriako ingeniaritza-printzipioetan oinarrituta. Profesional gisaTxinan oinarritutako fabrikatzailea eta hornitzailea, Etorri WillKalitate handiko eta pertsonalizagarriak diren VCB irtenbideak eskaintzen ditu, fidagarritasuna, iraupena eta ingurumen-erantzukizuna uztartzen dituztenak mundu osoko industria, merkataritza eta utilitate proiektuetarako.
TheHutseko etengailua (VCB)tentsio ertaineko elektrizitate banaketa fidagarriaren oinarri bihurtu da, azpiestazioetan, industria-lantegietan eta merkataritza-instalazioetan babes-gailu nagusi gisa balio duena. Petrolioan, airean edo SF₆ gasean oinarritzen diren teknologia zaharragoetan ez bezala, VCB-k huts handiko ingurunea erabiltzen du matxura batean kontaktuak bereizten direnean sortzen den arkua itzaltzeko. Metodo honek abantaila desberdinak eskaintzen ditu kommutazio-abiaduran, funtzionamendu-fidagarritasunean eta ingurumen-segurtasunean, eta 3 kV-tik 36 kV-ra bitarteko aplikazioetarako hobetsitako aukera da.
Azpiegitura elektriko modernoak estrespean funtzionatzen ez duten ekipamenduak eskatzen ditu, baita hamarkadetako zerbitzuetan esku-hartze minimoa ere eskatzen dutenak. VCB-ek erronka honi aurre egiten diote bizitza osorako zigilatutako etengailuen eta diseinu mekaniko sendoen bidez, mantentze-tarteak nabarmen murrizten dituztenak beste etengailu mota batzuekin alderatuta.Etorri WillTxinako fabrikatzaile esperientziadun gisa, funtzionamendu-baldintza ugaritan errendimendu koherentea emateko diseinatutako VCBak ekoizten espezializatuta dago, hezetasun tropikaletatik hasi eta hautsez betetako ingurune industrialetaraino.
Artikulu honek VCB teknologiari buruzko ikuspegi tekniko originala eskaintzen du, bere funtzionamendua arautzen duten ingeniaritza-printzipioetan, haren iraupena bermatzen duten osagai kritikoetan eta ingeniariek gailu horiek proiektu berrietarako edo berritzeko proiektuetarako kontuan hartu behar dituzten faktore praktikoetan arreta jarriz.
VCB bakoitzaren oinarrian oinarrizko printzipio fisiko bat dago: arku elektriko batek huts handi batean eusteko ezintasuna. Etengailuak akats-baldintzetan parte hartzen duenean, korronteak metal lurrun ionizatuaren bidez bide bat mantentzen saiatzen da. Hala ere, etengailua 10⁻⁴ Pa-tik beherako presio batera ebakuatzen denez, molekulen batez besteko bide librea oso luzea da eta ionizaziorako dauden partikulak urriak dira.
Eratzen den arkua ukipen gainazaletatik lurrun metalikoaren plasma gisa existitzen da ia osorik. Korrontea AC zikloan modu naturalean zerotik igarotzen den heinean, lurrun hori ia berehala kondentsatzen da kontaktu-aurpegi freskoagoetan eta inguruko arku-ezkutuetan. Kondentsazio bizkor hau, izenez ezagutzen denaberreskuratze dielektrikoa—Arkua berriro piztea eragozten du, matxura eraginkortasunez garbituz ziklo erdi batean. Prozesu osoa garbia, isila da eta kontaktu-higadura minimoa sortzen du, VCB-ren erresistentzia elektriko handiari laguntzen diona, sarritan karga osoko 5.000 eragiketa gaindituz.
Garrantzitsuena, hutseko etengailuaren diseinuak arkua kontzentratuta eta hedatuta geratzen dela ziurtatzen du, zeramikazko inguratzailea kalte dezaketen puntu beroak saihestuz. Kontaktu-geometria espezifikoak erabiltzeak, hala nola eremu magnetiko axial edo erradialen kontaktuak, arkuen mugimendua gehiago kontrolatzen du eta higadura uniformea bermatzen du, eta horrela etengailuaren bizitza funtzionala luzatzen du. Arkua desagertzearen printzipio hori da VCB-ak maiz aldatzeko eginkizunetarako egokiak bihurtzen dituena, hala nola, motorra abiaraztea edo kondentsadore-bankua aldatzea, non beste teknologia batzuk azkarrago degradatuko liratekeen.
Tentsio ertaineko aplikazioetarako, hutsaren eta SF₆ teknologiaren artean aukeratzea ingeniaritza-erabaki arrunta da. Biak teknologia helduak dira, baina haien ezaugarriak desberdin bat datoz proiektuaren lehentasunekin. Beheko taulak konparazio original eta zehatza eskaintzen du eragile eta ingurumen-faktoreetan oinarrituta, kanpoko saltzaileen datuetan fidatu gabe.
| Parametroa | Hutseko etengailua (VCB) | SF6 etengailua |
|---|---|---|
| Eten ertaina | Hutsean (indar dielektrikoa ~ 10⁷ V/m) | SF₆ gasa presioan (normalean 5-7 bar) |
| Tentsio Klase tipikoa | 3 kV - 36 kV (tentsio ertain primarioa) | 3 kV - 800 kV+ (MTtik EHVra hartzen du) |
| Ingurumen-eragina | Zero isuri; berotegi-efektuko gas-efekturik ez | GWP handia (23.500x CO₂); manipulazio zorrotza eta birziklapena eskatzen du |
| Harremanetan jarri Erosion & Life | Higadura baxua; bizitza elektrikoa 30 matxura osoa edo 5.000+ kommutazio-eragiketa arte | Higadura moderatua; gasa deskonposatzeko produktuek kudeaketa behar dute |
| Mantentze-erregimena | Gutxienekoa; etengailuak bizitza osorako zigilatzen dira; mekanismoen lubrifikazioa soilik | Aldizkako gas-dentsitatearen egiaztapenak; hezetasuna eta azpiproduktuen jarraipena |
| Eragiketa-mekanismoa | Malgukia edo eragingailu magnetikoa - energia eskakizun txikia | Malgukia, hidraulikoa edo pneumatikoa, askotan energia handiagoa |
| Indar tipikoak | Maiz aldatzea, mantentze baxua, ingurumenarekiko onuragarria | Bikaina tentsio handiko instalazio trinkoetarako, akatsen korronte gaitasun handikoa |
Konparaketa honek erakusten du VCBak bereziki indartsuak direla ingurumen-erantzukizuna, maiz funtzionamendua eta bizi-zikloko kostu baxuak funtsezkoak diren aplikazioetan. Tentsio ertaineko sareetarako irtenbide iraunkor eta errendimendu handiko irtenbide bat bilatzen duten zerbitzu publikoentzat eta industria-erabiltzaileentzat, VCB-ek aukera teknologiko sinesgarria eskaintzen dute.Etorri Willberezko abantaila horiek aprobetxatzen dituzten VCBak fabrikatzen ditu, 12 kV-tik 40,5 kV-ra bitarteko produktu sorta eskaintzen du barruko zein kanpoko erabilerarako.

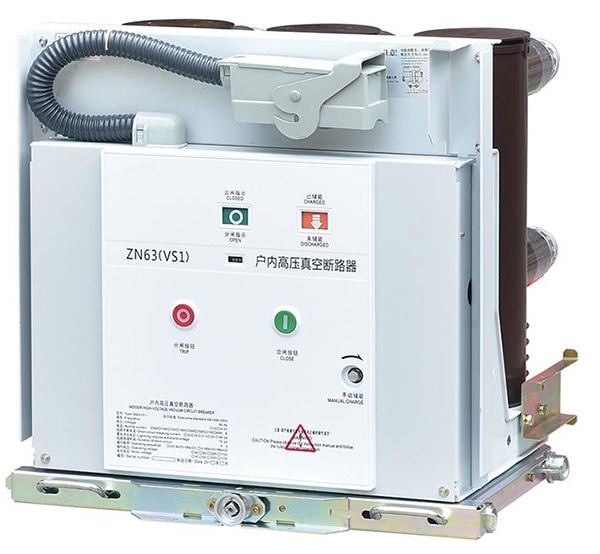

VCB doitasunez diseinatutako osagaien multzoa da, bakoitzak funtzio garrantzitsua betetzen du funtzionamendu fidagarria bermatzeko. Bi zati garrantzitsuenak hutseko etengailua eta funtzionamendu-mekanismoa dira.
Hutseko etengailua hermetikoki itxitako zeramikazko zilindro bat da, kontaktu finkoak eta higigarriak dituena. Zeramikazko materialak (askotan alumina) isolamendu dielektriko bikaina eta erresistentzia mekanikoa eskaintzen ditu. Barruan, metalezko hauspo batek kontaktu mugikorra kanpoko eragilearekin lotzen du, hutseko zigilua mantenduz, mugimendu axiala ahalbidetzen duen bitartean. Babesketa-sistema sofistikatu batek kontaktuak inguratzen ditu metal-lurruna kondentsatzeko eta zeramikazko barruko gainazalean metatzea ekiditeko, isolamenduaren osotasuna mantenduz gailuaren bizitzan zehar. Kontaktu-materiala, normalean kobre-kromo aleazio bat, soldatzearen erresistentziagatik eta mozketa-korronte baxua mantentzeko duen gaitasunagatik aukeratzen da, karga induktiboa aldatzeko garrantzitsua dena.
Eragiketa-mekanismoak kontaktuak modu zehatz eta azkar batean ireki eta ixteko indar motiboa ematen du. Malguki bidezko mekanismoak ohikoenak dira VCBetan, abiaraztean kanpoko energia iturriekiko fidagarritasunagatik eta independentziagatik. Energia ixteko malguki batean gordetzen da (eskuzko edo motordun kargatzeko sistema baten bidez) eta bidaia-seinalea jasotzen denean askatzen da. Metatutako energia-diseinu honek etengailua abiadura eta indar koherentearekin irekitzen duela ziurtatzen du, kontrol-tentsioa edozein dela ere. Beste aukeren artean, eragingailu magnetikoak daude, iman iraunkorrak eta bobina bat blokeatzeko erabiltzen dituztenak, diseinu mekaniko sinpleagoa eskainiz, pieza mugikor gutxiagorekin. Comewill-en VCBak CT seriea bezalako mekanismo sendoez hornituta daude, doikuntza minimoarekin milaka eragiketetarako diseinatuta.
VCBak instalazio-ingurunearen eta eskakizun operatibo zehatzen arabera sailkatzen dira. Bi mota nagusiak hauek dira:
Aplikazio-eremu nagusiak hauek dira:
Zorro zabal batekin,Etorri WillVCBak hornitzen ditu barruko zein kanpoko aplikazioetarako, bezeroen eskakizun zehatzak eta proiektuaren estandarrak betetzeko pertsonalizazioa eskainiz.
Proiektu zehatz baterako VCB egokia hautatzeak sistemaren parametroen eta funtzionamendu-baldintzen ebaluazio sakona eskatzen du. Irizpide hauek dira kontratazio-erabaki egokiaren oinarria:
Irizpide hauek arretaz ebaluatuz, ingeniariek eta kontratazio-taldeek berehalako baldintza teknikoak betetzen ez ezik, epe luzerako fidagarritasuna eta kostu-eraginkortasuna ere eskaintzen dituen VCB bat zehaztu dezakete.Etorri Willlaguntza tekniko zehatza eskaintzen die bezeroei aukera horietan nabigatzen laguntzeko, nazioarteko estandar nagusiekin bat datozen produktuak eskainiz.
Abantaila nagusia arkua ia berehala itzaltzeko gaitasunean datza, korronte zeroaren ondoren hutsean, berreskuratze dielektriko azkarra emanez. Horri esker, arku-denbora oso laburrak, kontaktuaren higadura murrizten dira eta mantentze-lan minimoak lortzen dira, eta tentsio ertaineko sistemetarako oso fidagarria da.
VCBak batez ere tentsio ertaineko aplikazioetarako diseinatuta daude, gutxi gorabehera 3 kV eta 36 kV arteko tartea hartzen dute. Horrek banaketa sareetarako eta industria-energia-sistemetarako aukera estandarrak bihurtzen ditu.
VCB-ek ingurumen-abantaila nabarmena dute, hutsunea erabiltzen baitute eteteko medio gisa, berotegi-efektuko gas-efekturik ez duena. Aitzitik, SF₆ gasak berotze globalaren potentzial (GWP) oso handia du eta arretaz maneiatu eta bizitzaren amaierako birziklapen prozedurak behar ditu.
Bi osagai kritikoenak hutseko etengailua (kontaktu itxiak) eta funtzionamendu-mekanismoa dira. Etengailuaren kontaktu-materialak eta blindajeak bizitza elektrikoa zehazten dute, eta mekanismoaren diseinuak eta materialaren kalitateak erresistentzia mekanikoa agintzen dute.
Bai, VCBak oso egokiak dira maiz aldatzeko eginkizunetarako, hala nola, motorra abiaraztea, kondentsadore-bankuaren aldatzea eta arku-labearen kontrola. Diseinu sendoak eta kontaktu-higadura baxuak eragiketa seguru asko egiteko aukera ematen du.
VCBek oso gutxieneko mantentze-lanak behar dituzte. Funtzionamendu-mekanismoaren aldizkako ikuskapena behar bezala lubrifikatzeko, adierazle mekanikoen egiaztapena eta etengailuaren ikuskapen bisuala da kalte-zantzurik ikusteko. Etengailuak berez zigilatzen dira bizitza osorako eta ez dute gasa bete edo kontaktua ordezkatu behar zerbitzu-baldintza arruntetan.
