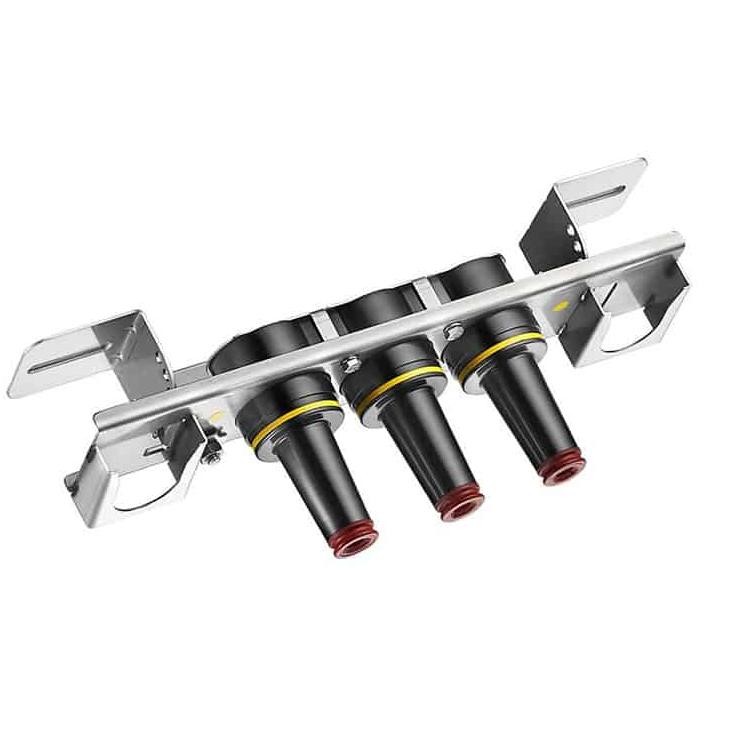

15KV 200A Loadbreak Junctio

Comewill fabrikako 15KV 200A Loadbreak Junction-ek kobre osoko korrontea garraiatzen duen bide bat du, eta errendimendu fidagarria eta koherentea bermatzen du baldintzak edozein direla ere.
IEEE Standard 386 eskakizunak guztiz betetzen ditu, eta guztiz trukagarria da lehiakideen produktuekin eta IEEE Standard 386 estandarra ere betetzen duten beste estalki osagaiekin. Bat datozen zatiekin instalatzen denean, karga-haustura-juntura honek guztiz babestutako konexioa eskaintzen du, aproposa loadbreak aplikazioetarako.

Zer da 15KV 200A Loadbreak Junction bat?

15KV 200A Loadbreak Junction elektrizitatea banatzeko sistemetan erabiltzen den tentsio ertaineko kable bidezko konexio-gailu bat da, 15 kV-ko lurpeko kableak segurtasunez konektatzeko, adarkatzeko eta sekzionatzeko karga-haustura (zuzeneko kommutazioa) funtzionamendua ahalbidetzen duen bitartean. Normalean, 200A interfaze anitz biltzen ditu (adibidez, 2, 3 edo 4 modu) barnean elkarrekin busatuta daudenak, begizta, ukitu edo elkartze konfigurazio malguak ahalbidetuz. IEEE 386 Arauaren arabera eraikia, funtzionamendu guztiz blindatua, segurua eta fidagarria bermatzen du padetan muntatutako transformadoreetan, kommutagailuetan eta lurpeko gangetan.

EKOIZPEN-PROBAK

IEEE/ANSI 386 Arauaren arabera egindako probak.
Gutxieneko Koroa Tentsio Maila – 11 kV
AC 1 minutuko erresistentzia - 34 kV

Chardon-en fabrikazio-prozesuaren eskakizunen arabera egindako probak:
Ikuskapen fisikoa
Disekzio Aldikoa
X izpien aldizkako analisia

TENTSIO-NOTAZIOAK
Tentsio Klasea 15 kV
Max. Balorazioa Fasetik Fase 14,4 kV
Max. Balorazio Fasea Lurrera 8,3 kV
AC 1 Minutu 34 kV-ko erresistentzia
DC 15 minutuko erresistentzia 53 kV
BIL eta Full Wave Crest 95 kV
Gutxieneko Koroa Tentsio Maila 11 kV
EGUNGO BALORAZIOAK
Etengabea: 200 amps rms
Kommutazioa: 10 eragiketa 200 amps rms-tan 14,4 kV-tan
Matxura itxi: 10.000 amps rms simetrikoa 14,4 kV-tan 0,17 s ondoz ondoko 10 etenaldi-eragiketa arrakastatsuen ondoren
Denbora laburra:
• 10.000 ampere rms simetrikoa 0,17 s
• 3.500 ampere rms simetrikoa 3,0 s

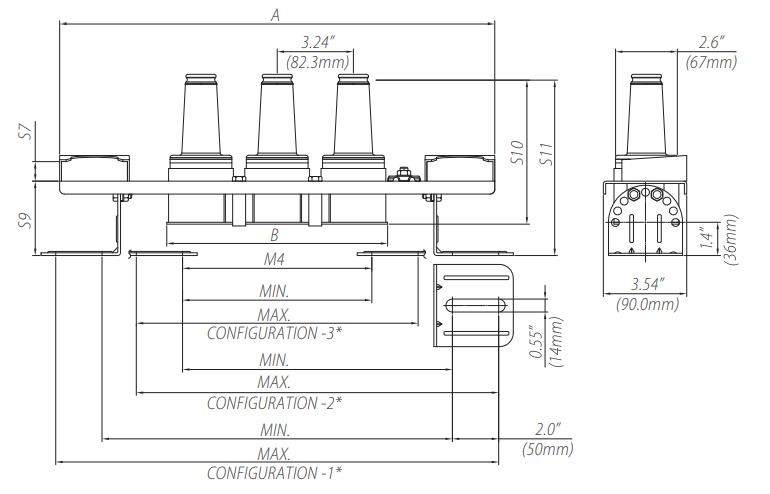

Parentesiaren dimentsio-informazioarekin lotura

Loadbreak eragiketaren urratsak

1. Lotu euskarria ondo tiratzeko begian.
2. Ez aplikatu tirakatze-indarrik; besterik gabe, eman konektoreari erlojuaren orratzen orratzen bira apur bat ukondoaren eta zuhainaren arteko gainazaleko marruskadura hausteko.
3. Atera konektorea zutoinetik mugimendu azkar eta irmo batekin. Ziurtatu konektorea edozein lurreko planotik urrun mantentzen duzula.
4. Jarri konektorea gailu osagarri egokian, osagarri horren funtzionamendu-argibideei jarraituz.
5. Erabili giltza bat babes-kapa isolatu bat jartzeko (sistemaren lurrera konektatutako drainatze-kablearekin) agerian dagoen edozein zutoinetan.

Ohiko galderak

Zein da 15KV 200A Loadbreak Junction baten funtzio nagusia?
Tentsio ertaineko kableak sekzionatzeko, begizta egiteko, ukitzeko edo uztartzeko erabiltzen da, karga-haustura-aldaketa segurua ahalbidetzen duen banaketa-sistema energizatuetan.
Bateragarria al da beste marka batzuekin?
Bai, guztiz betetzen du IEEE Standard 386™, eta beste konektore isolatu bereizgarri bateragarriekin elkartrukagarritasuna bermatzen du.
Erabili al daiteke lurpeko instalazioetan?
Erabat. Bereziki hezetasuna, hautsa eta espazio-murrizketak ohikoak diren lurpeko gangaren aplikazioetarako diseinatuta dago.
Zein segurtasun ezaugarri eskaintzen ditu 15KV 200A Loadbreak Junction-ek?
Guztiz babestutako EPDM isolamendua, karga-haustura kontrolatua, bulkada jasateko gaitasun handia eta arku-etenaldi egonkorra eskaintzen du etenaldi segururako.
