Kalitatezko 24kV Eraztun Unitate Nagusia SF6 Gas Isolatutako Switchgear bila? Comewill fabrikak RMU soluzio polifazetikoa eta modularra eskaintzen du. 24 kV-ko tentsio nominalarekin eta 0,25 ‰-tik beherako ihes-tasarekin, gure etengailuak hutsean/SF6 etengailuak eta 3 estazioko karga-etengailuak integratzen ditu.
Robot bidezko laser bidezko soldadurarako teknologia: eskuzko soldadura ez bezala, fisura mikroskopikoetarako joera duena, gure SF6 "airbagak" (gas deposituak) doitasun robotika erabiliz zigilatzen dira. Honek urtean ≤0,25 ‰-ko isurketa-tasa bermatzen du, eskakizun estandarrak nabarmen gaindituz.
Bizitza elektriko luzea: Karga-etengailuak: E3 mailara iristea, maiz aldatzeko eragiketetarako kalifikazio gorenera.
Etengailuak: E2 mailara iristea, zirkuitulaburrak hausteko errendimendu sendoa bermatuz kontaktuak maiz ordezkatu gabe.
Ingurumen-erresilientzia: IP67 kalifikazioarekin, goi-tentsioko osagai nagusiak hautsaren eta uretan aldi baterako murgiltzearen aurka guztiz babestuta daude, eta 24 kV-ko Eraztun Unitate Nagusia SF6 Gas Isolatutako Switchgear ezin hobea da kostaldeko eremu hezeetarako edo hautsez betetako industria-plantetarako.
Segurtasun operatiboa: gasaren presioa 1,4 bar-ra mugatzen da, eta 3 estazioko karga-etengailuaren diseinuak "Itxi-Ireki-Lurra" kokapen argia bermatzen du, proba motako txostenek guztiz balioztatuta.

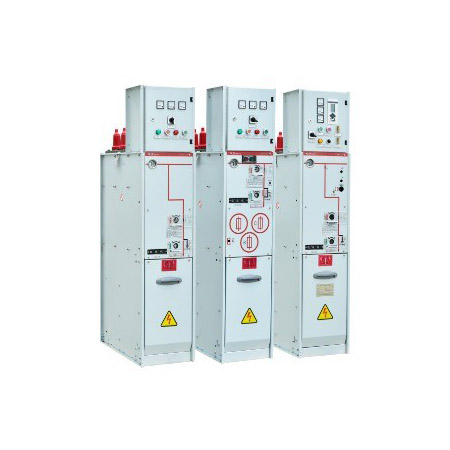

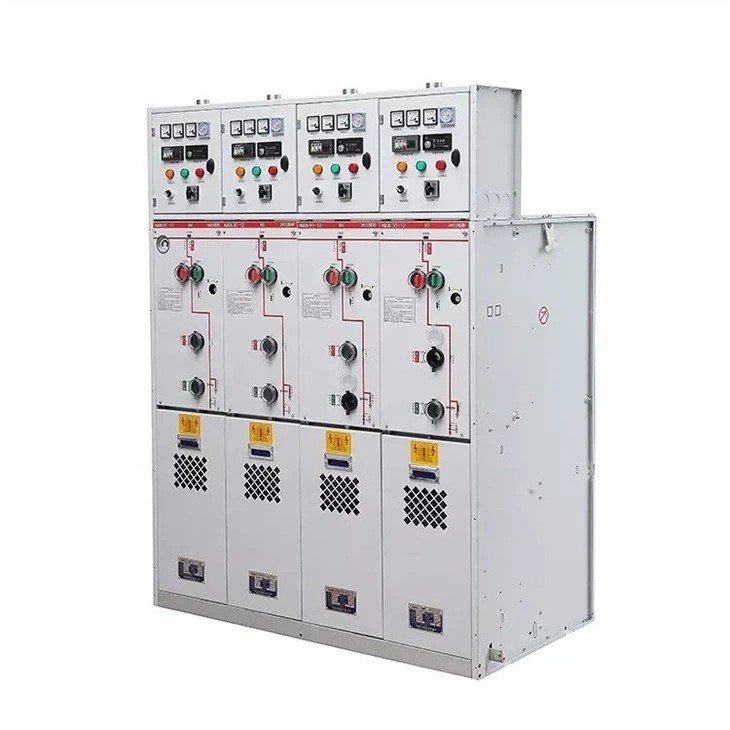

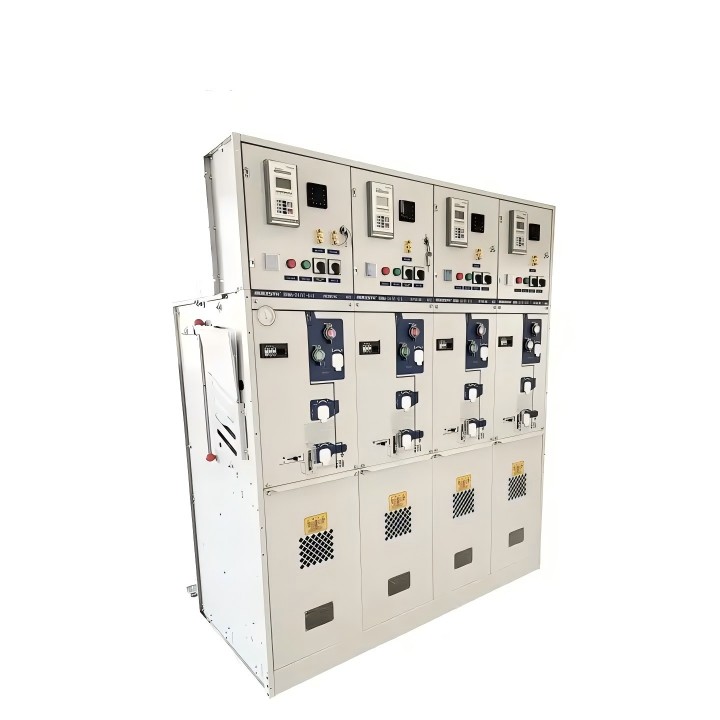

*SF6 isolamendu-eraztunaren unitate nagusia
*Barruko tentsio ertaineko banaketa-eremua
* Tentsio nominala: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Lurrean zutik
*Urteko isurketa-tasa ≤0,25‰ urtean
* SF6 gasaren presioa 20 ℃-tan 0,4 bar da (presio erlatiboa)
*Estandarra: IEC, ANSI, GB
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 281) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Korronte normal nominala | A | 630 | 630 | 630 | 630 |
| Hausteko gaitasunak: |
|
|
|
|
|
| – karga aktiboa | A | 630 | 630 | 630 | 630 |
| – begizta itxia | A | 650 | 650 | 650 | 630 |
| – Kargarik gabeko kablea kargatzea | A | 140 | 140 | 140 | 20 |
| – Lur-matxura | A | 205 | 160 | 160 | 60 |
| – Lurraren matxura kablea kargatzea | A | 117 | 91 | 91 | 35 |
| Egiteko gaitasuna | kA | 62.5 | 52.5 | 52.5 | 50 |
| Denbora laburreko korrontea 3 seg. | kA | 25 | 21 | 21 | 20 |
| Eragiketa mekanikoen kopurua | 1000 itxi / ireki eskuliburua | ||||
| Lurraren etengailua | |||||
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 281) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Egiteko gaitasuna | kA | 62.5 | 50 | 50 | 50 |
| Denbora laburreko korrontea 3 seg. | kA | 25 | 21 | 21 | 20 |
| Eragiketa mekanikoen kopurua | 1000 itxi / ireki eskuliburua | ||||
42 kV-ko potentzia-maiztasuna jasateko tentsioarekin eskuragarri
| Etengailu-deskonektorea | |||||
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 282) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Korronte normal nominala | A | 200 | 200 | 200 | 630 |
| Hausteko gaitasunak: |
|
|
|
|
|
| – Kargarik gabeko transformadorea | A | 20 | 20 | 20 | 630 |
| Egiteko gaitasuna | kA | 1) | 1) | 1) | 50 |
| Eragiketa mekanikoen kopurua | 1000 itxi / ireki eskuliburua | ||||
| Lurraren etengailua | |||||
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 282) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Egiteko gaitasuna | kA | 12.5 | 12.5 | 12.5 | 50 |
| Denbora laburreko korrontea 1 seg. | kA | 5 | 5 | 5 | 20 |
| Eragiketa mekanikoen kopurua | 1000 itxi / ireki eskuliburua | ||||
1) Tentsio handiko fusibleek mugatuta
2) 42 kV-ko maiztasun-tentsio iraunkorrean eskuragarri
| Etengailu-deskonektorea | |||||
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 281) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Korronte normal nominala | A | 200/6302) | |||
| Hausteko gaitasunak: |
|
|
|
|
|
| – zirkuitulabur-haustura-korrontea | kA | 21 | 16 | 16 | 20 |
| Egiteko gaitasuna | kA | 52.5 | 40 | 40 | 50 |
| Denbora laburreko korrontea 3 seg. 3) | kA | 21 | 16 | 16 | 20 |
| Eragiketa mekanikoen kopurua | 2000 itxi / ireki eskuliburua | ||||
| Eragiketa-sekuentzia | O – 3min – CO – 3min – CO | ||||
| Lurraren etengailua ibaian behera | |||||
| Tentsio nominala | kV | 12 | 17,5 | 24 | 36 |
| Potentzia-maiztasuna jasateko tentsioa | kV | 281) | 38 | 50 | 70 |
| Bulkada-jasateko tentsioa | kV | 95 | 95 | 125 | 170 |
| Egiteko gaitasuna | kA | 52.5 | 40 | 40 | 50 |
| Denbora laburreko korrontea 3 seg. | kA | 21 | 16 | 16 | 20 |
| Eragiketa mekanikoen kopurua | 1000 itxi / ireki eskuliburua | ||||
1) 42 kV-ko maiztasun-tentsio iraunkorrean eskuragarri
2) Erabilitako kaxa motaren arabera
3) A interfazea – 12,5kA/1s, B interfazea – 16kA/1s
Q1: Zein da zure RMU serierako gehienezko tentsio nominala?
E: Gure eredu enblematiko 24kV-ko unitatea den arren, gure gamak 3.3kV eta 40.5kV-ra hartzen ditu nazioarteko sareko hainbat eskakizun betetzeko.
2.G.: Aukera al dezaket hutsean eta SF6 etengailuen artean?
A: Bai. Gure "V" armairuan, bi aukerak eskaintzen ditugu. Hutseko hautsigailuak sarritan hobesten dira mantentze baxuagatik, eta SF6 etengailuak karga zehatzetan eta ingurumen-beharretan oinarrituta daude eskuragarri.
Q3: Nola ziurtatzen duzu gasaren presioa seguru mantentzen dela?
A: 0,4 bar-eko presio erlatiboa erabiltzen dugu (20 °C-tan) eta gehienez 1,4 bar-eko muga. Unitate bakoitzak presio-neurgailu bat dauka, urrutiko monitorizazioa eta alarmak egiteko kontaktu osagarriekin.
4.G.: Ekipamendua egokia al da kanpoko ingurune gogoretarako?
A: Bai. RMU barruko diseinua den arren, core SF6 depositua IP67 baloratua du. Kanpoko kiosko egoki batean kokatuta dagoenean (azpiestazio trinkoa), hezetasun handiko edo kutsadura handiko guneetan hazten da.
