EKL-4DXN Line akatsen adierazlea zuzeneko egoerarekin

Zer da EKL-4DXN Line akatsen adierazlea zuzeneko egoerarekin?

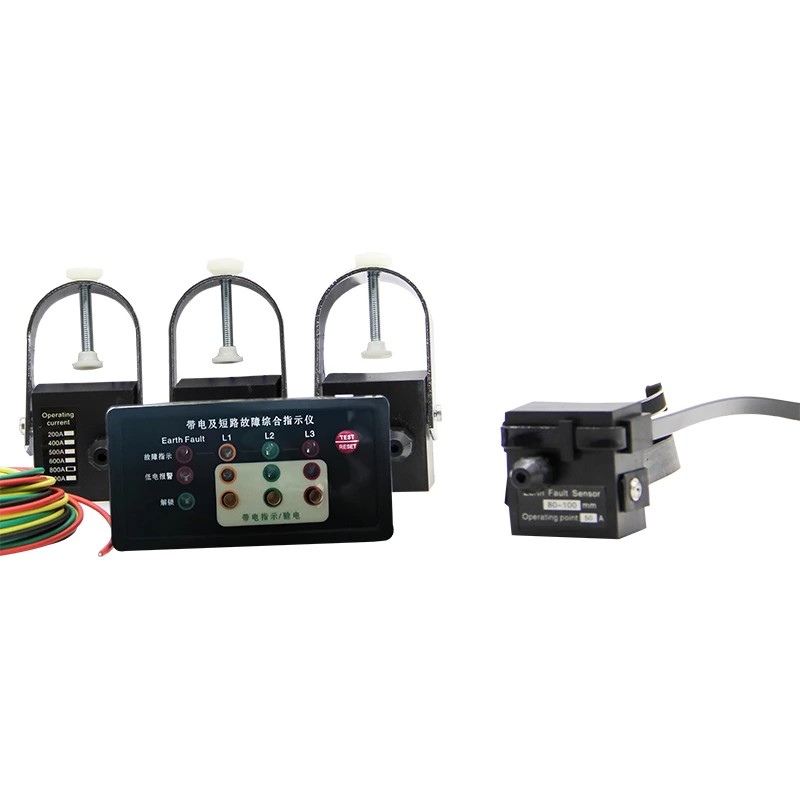

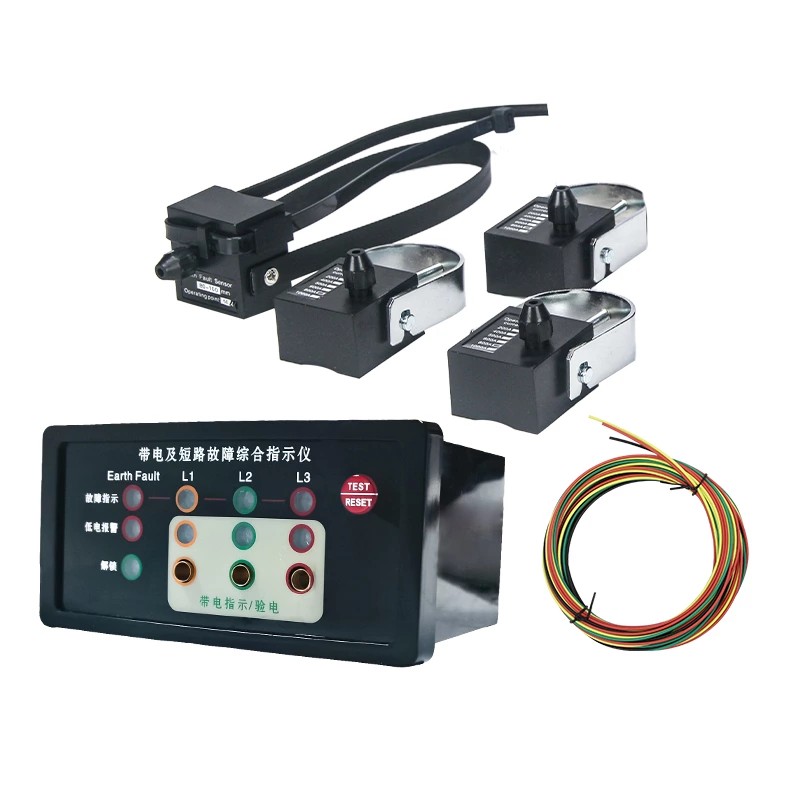

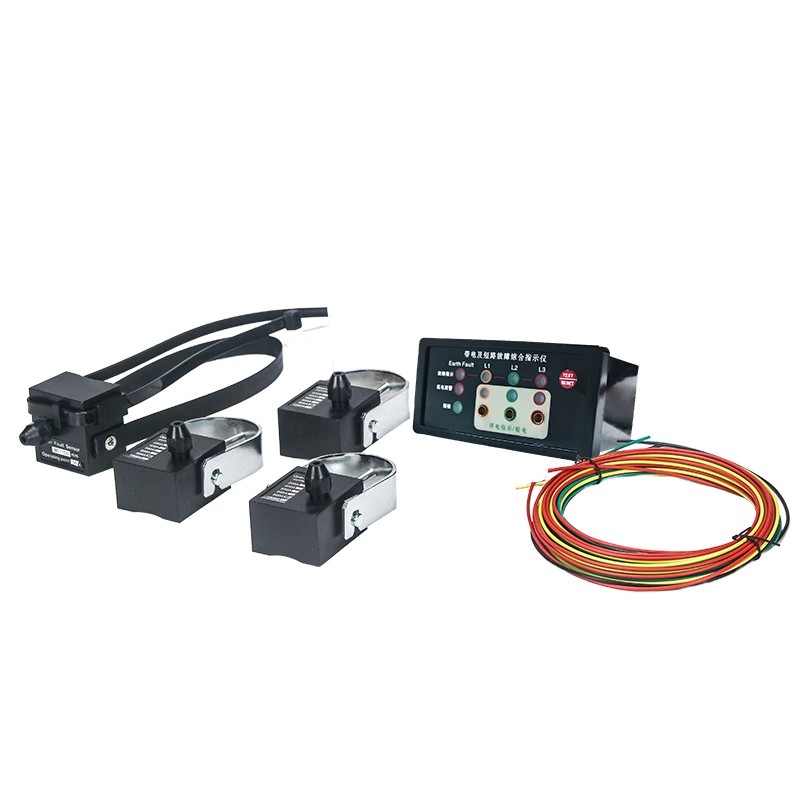

Live Status duen EKL-4DXN Line akatsen adierazlea Comewill-ek bereziki tentsio handiko kommutagailuetarako eta 20 kV-tik beherako banaketa sareetarako garatutako lineako monitorizazio gailua da. Gailu honek akatsak hautemateko, zuzeneko adierazle eta faseen egiaztapen funtzioak integratzen ditu. Diseinu modularra eta zuntz optikoko komunikazio teknologia erabiliz, ingurune elektromagnetiko konplexuetan egonkor funtziona dezake, eta laguntza fidagarria eskaintzen du energia-sistemetan eguneroko ikuskapenetarako eta matxurak diagnostikatzeko.

Produktuaren Ezaugarriak

1. Core Matxura Alarma Funtzioak

Zirkuitu Laburren Matxura Alarma

Linean zirkuitulabur bat gertatzen denean, EKL-4DXN Line Akatsen Adierazlea Zuzeneko Egoera duen zirkuitu laburren sentsoreak berehala harrapatzen du matxura-korrontea eta alarma-seinalea ostalari ordenagailura igortzen du zuntz optikoaren kablearen bidez. Zuntz optikoko komunikazioak interferentziaren aurkako gaitasun handiak ditu, etengailuaren barruko zarata elektromagnetikoen eragina seinalearen transmisioan saihestuz. Seinalea jasotzean, ostalari-ordenagailuak dagokion zirkuitu-laburren akatsen argia pizten du, tokiko langileei akatsen zirkuitua azkar aurkitzen lagunduz.

Lurraren matxuraren alarma

Lurreratze sentsoreak etengabe kontrolatzen du linearen zero-sekuentziako korrontea. Lur-matxuraren korrontea aurrez ezarritako alarma-atalasea iristen denean edo gainditzen duenean, sentsoreak seinale bat bidaltzen dio unitate nagusira zuntz optikoaren bidez, eta unitate nagusiak berehala aktibatzen du lur-matxuraren alarma. Funtzio honek lur-matxurak goiz detektatzen laguntzen du, ekipoen isolamenduaren degradazioa gehiago galarazten du eta deskarga elektrikoa jasateko arriskua murrizten du.

2. Tentsio handiko funtzioak

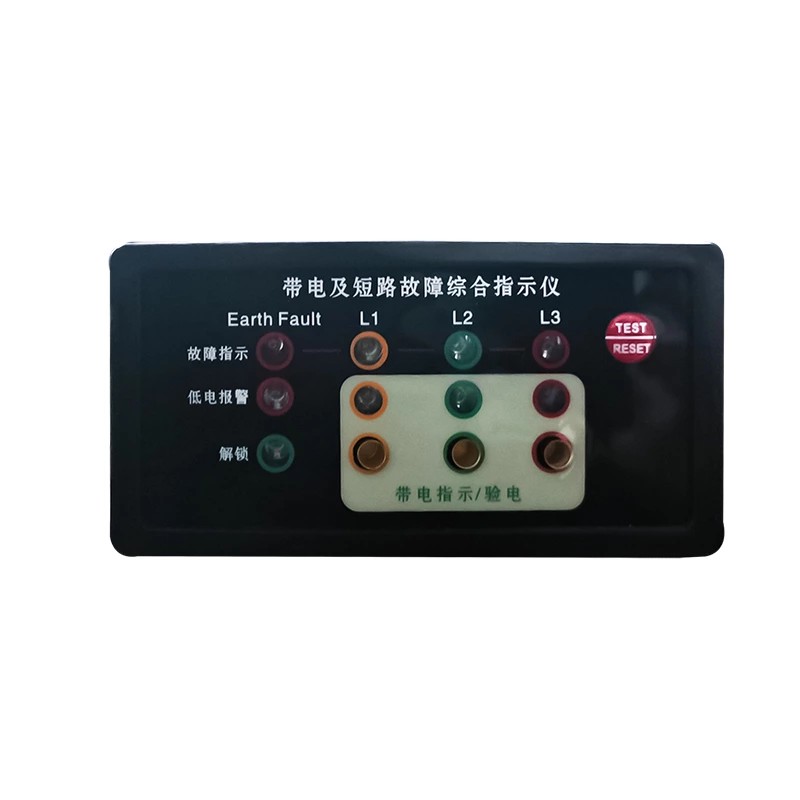

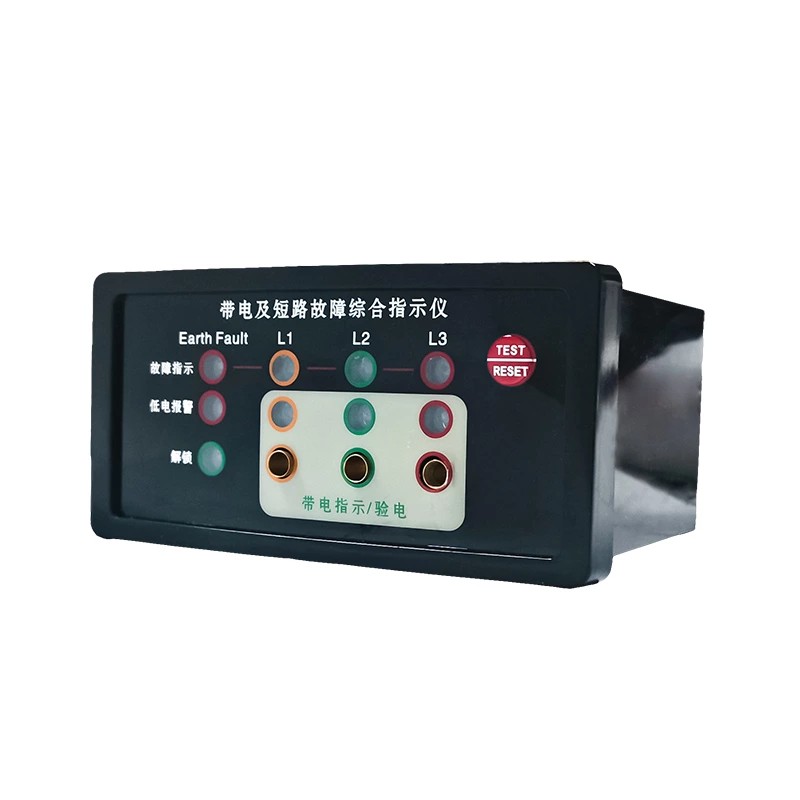

Tentsio handiko zuzeneko egoeraren adierazlea: Kalitatezko EKL-4DXN Line akatsen adierazleak zuzeneko egoerarekin etengabe kontrolatzen du tentsio altuko lineen zuzeneko egoera. Unitate nagusiko panelak distira handiko LED adierazleez hornituta dago, hurrenez hurren L1, L2 eta L3 faseei dagozkienak. Adierazleen keinuka maiztasunak tentsio maila islatzen du gutxi gorabehera. LEDak goi-tentsioko eremu elektrikotik elikatzen dira zuzenean, unitate nagusiaren barneko bateria kontsumitu gabe. Diseinu honek zuzeneko egoeraren adierazlearen jarraipena bermatzen du eta bateriaren iraupen orokorra luzatzen du.

Tentsio handiko fasearen egiaztapena: unitate nagusiaren panelak fasea egiaztatzeko interfaze dedikatu bat du. Mantentze-langileek interfaze hau erabil dezakete tentsio handiko zuzeneko sarrerako seinalearen eta akatsen adierazlearen zehaztasuna probatzeko eta baieztatzeko. Funtzio hau linearen konexioa edo mantentze-lanak egin aurretik fasea egiaztatzeko erabiltzeak fase-erroreek eragindako ekipoen akatsak saihesten laguntzen du.

3. Berrezartzeko modu malguak

Hainbat gunetako lan-erritmo desberdinetara egokitzeko, EKL-4DXN-k hiru berrezartzeko modu eskaintzen ditu:

Berrezarri automatikoa: matxura garbitu ondoren, gailua automatikoki berrezarri daiteke aurrez ezarritako ordu batean. Berrezartzeko aukerako tarteen artean 8 segundo, 12 ordu, 24 ordu eta 48 ordu daude (lantegiko lehenetsia 12 ordu da). Modu hau arretarik gabeko edo urruneko guneetarako egokia da, mantentze-lanetako langileek tokian bertan berrezartzeko maiztasuna murriztuz.

Eskuzko berrezarpena: akatsa konpondu ondoren, tokiko langileek zuzenean sakatu dezakete EKL-4DXN Line akatsen adierazleko "Berrezarri/Probatu" botoia Live Status panelarekin alarma-egoera berehala garbitzeko, gailuaren adierazpena uneko linearen egoerarekin koherentea dela ziurtatuz.

Urruneko berrezartzea: gailuak kontrol zentrora alarma-seinaleak bidaltzea onartzen du eta kontrol zentrotik urruneko berrezartze aginduak ere jaso ditzake. Urruneko gailu ugari dituzten banaketa-sare handietarako, funtzio honek bidaltzaileei gailuaren egoera urrunetik kudeatzen laguntzen die, beharrezkoak ez diren tokiko bisitak murriztuz.

4. Autotest eta Behe ​​Tentsioko Alarma Funtzioak

Proba automatikoko funtzioa: ekipoak funtzionamendu-egoera normalean daudela ziurtatzeko, erabiltzaileak "Berrezarri/Probatu" botoia sakatu dezake unitate nagusiko panelean. Une honetan, L1, L2, L3 eta L4 adierazleen argiek bederatzi aldiz keinu egingo dute eta gero automatikoki berrezarri. Proba eskuz ere amaitu daiteke botoia berriro sakatuz. Autotest-prozesu sinple honek langileei azkar egiaztatzen die adierazle-funtzioak normalak direla funtzionatu aurretik, proba-tresna osagarriak eramateko beharra ezabatuz.

Behe-tentsioko alarma:

Zuzeneko egoera duen EKL-4DXN Line akatsen adierazlea litiozko bateria integratuta dago. Bateriaren tentsioa funtzionamendu-tarte normala baino txikiagoa denean, gailuak tentsio baxuko alarma piztuko du, erabiltzaileari bateria garaiz ordezkatzeko eskatuz. Funtzio honek bateria agortzearen ondorioz gailuak akatsen informazioa zehaztasunez ez bistaratzea saihesten du, eta horrela ekipoaren etengabeko fidagarritasuna mantenduz.

5. Parametroen ezarpen doigarriak

Fabrikatzaile profesional gisa, Comewill-ek erabiltzaileei alarma-parametro anitz doitzeko aukera ematen die benetako funtzionamendu-baldintzen arabera. Zirkuitu laburreko korronte atalasea, lurreko korronte atalasea edo berrezartze automatikoko denbora izan, guztiak tokian bertan ezar daitezke, ekipamendua linearen baldintza eta funtzionamendu eskakizun desberdinetara egokitzeko.
