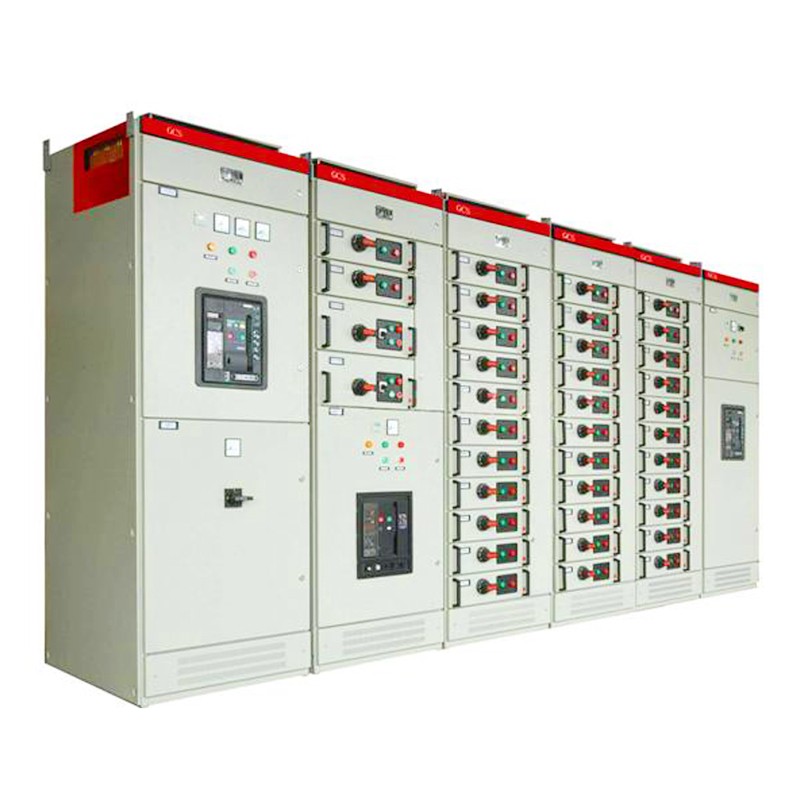

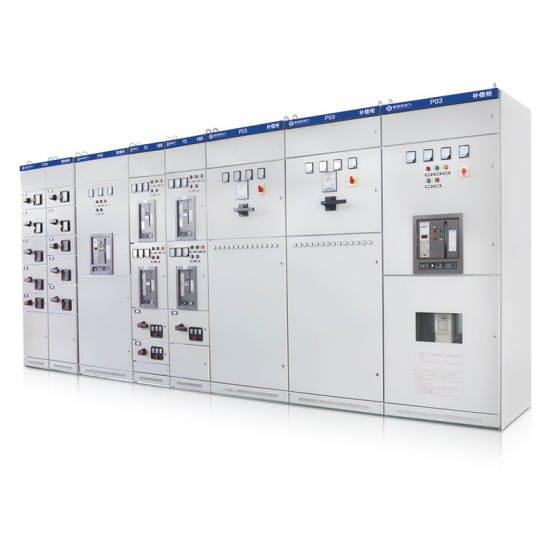

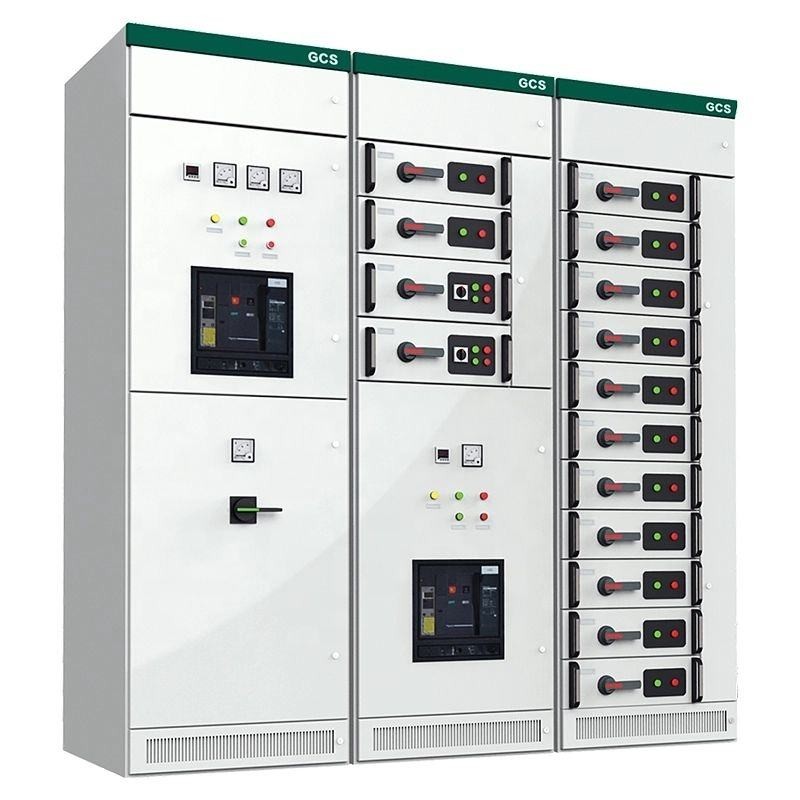

GCS Behe ​​Tentsioko etengailuak

Comewill kalitate handiko GCS tentsio baxuko etengailu erretiratugarriak egiteko eta hausteko gaitasun handiak ditu, egonkortasun dinamiko eta termiko ona, egitura aurreratu eta arrazoizkoa, eskema elektriko malgua, babes maila altua, segurtasuna eta fidagarritasuna, mantentze-erraztasuna eta errendimendu teknikoen adierazle bikainak ditu.

Ezaugarri

1. GCS tentsio baxuko konmutagailu erretiratzeko armairuaren armairuak toleste bikoitzeko teknologia hartzen du eta aluminio-zink estalitako altzairuzko plakekin fabrikatzen da. 25 mm-ko zulo modularrekin (K-profila) diseinatuta, markoak egitura zuzena eta aparteko iraunkortasuna ditu. Zeharkako eta luzetarako torlojuen konexio zehatzekin muntatuta, marko osoak ez du mantentze-lanak behar bere bizitza osoan zehar.
2. Armairuaren oskolak galvanizazioa eta hauts estaldura jasaten ditu babes handiagoa lortzeko. Busbar konpartimentu horizontalaren goiko estalkia desmuntagarria da, tokian tokiko busbar instalatzea errazten du eta eragiketa konplexutasuna murrizten du.
3. Armairuaren barruko eremu funtzionalak argi eta garbi banatuta daude, batez ere unitate funtzionalen konpartimentuak eta kableen konpartimentuak osatuta. Unitate bakoitzak modu independentean funtzionatzen du funtzio isolatuekin, osagai ezberdinen arteko elkarrekiko interferentziarik ez dela bermatuz.
4.Barra horizontala armairuaren behealdean horizontalki muntatzen da, zirkuitu laburreko korronteek eragindako tentsio elektrikoa jasateko gaitasuna nabarmen hobetuz.
5. Tiradera motako egiturarekin, armairuak 36 zirkuitu jaso ditzake, bakoitza 400 A edo baxuagoko korronte nominala duena. Tiradera-zirkuituek hiru posizioko bihurketa onartzen dute armairuaren babes-kalifikazioa arriskuan jarri gabe.
6.Unitate funtzional bakoitzak tamaina osoko 11 tiradera edo erdiko 22 (1/2) tiradera eduki ditzake gehienez, konfigurazio aukera malguak eskainiz.
7. Tiraderak bost posizio operatiboz hornituta daude: Irekia, Itxita, Proba, Ateratua eta Isolatua. Dagokion audio-, ikus-entzunezko eta testu-adierazleek egoera-seinale argiak eskaintzen dituzte funtzionamendu intuitiborako.

Produktuen ikuspegi orokorra

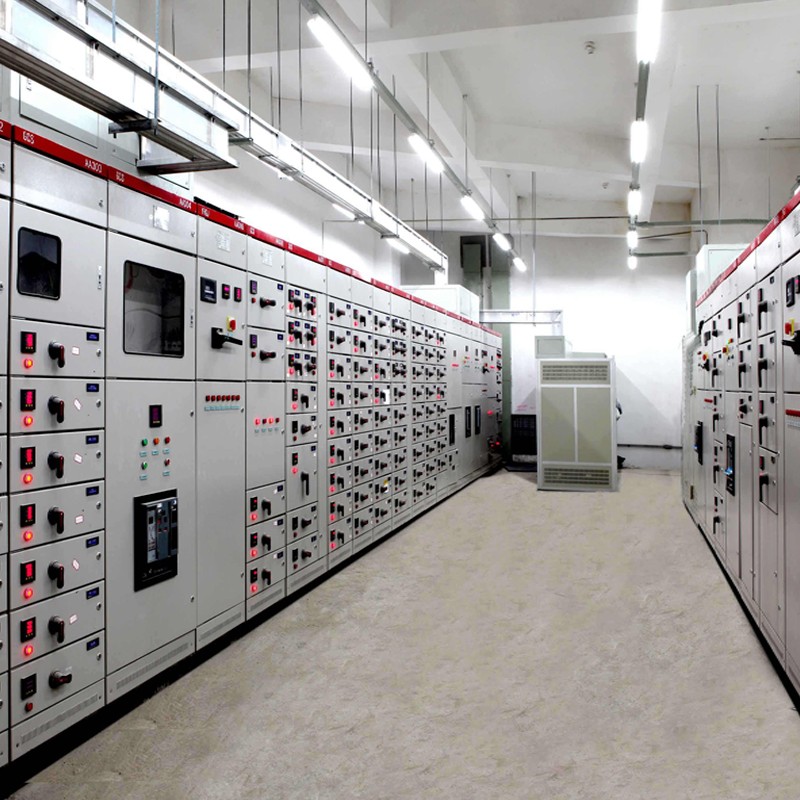

Welcome (Wenzhou) Electric Co., Ltd.-k independenteki garatu eta hornitutako GCS Behe ​​Tentsioko Switchgear-a, tentsio baxuko potentzia banatzeko sistemetarako egokitutako errendimendu handiko ekipamendu multzo osoa da, aukera ezin hobea da ingeniaritza-kontrataziorako, proiektuak parekatzeko eta ontziratu gabeko ekipamenduen kontrataziorako. Egitura modular zientifiko bat errendimendu elektriko fidagarriarekin integratuz, kommutagailu hau oso zabala da eta agertoki gakoetan aplikatzen da, hala nola, zentral elektrikoetan, industria-tailerretan, eraikin handietan eta eskala handiko merkataritza-konplexuetan.
Kontratazioaren abantaila nagusia "erretiragarri" diseinu aurreratuan datza: unitate funtzional bakoitza (etengailuak, kontaktoreak, etab. barne) erraz atera edo sar daiteke sistemaren funtzionamendu orokorra eten gabe. Horrek nabarmen errazten ditu kontratazio osteko mantentze- eta konponketa-prozesuak, ekipoen geldialdi-denbora gutxitzen du eta eraginkortasunez murrizten ditu kontratazio-alderdien operazio- eta mantentze-kostu orokorrak.
Ekoizpenean, Welcome (Wenzhou) Electric Co., Ltd.-k kalitate-kontroleko estandar zorrotzei eusten die, kalitate handiko material isolatzaileak eta doitasuneko fabrikazio teknikak hartuz. Kommutagailuak segurtasun-babes-mekanismo ugariz hornituta daude (zirkuitu laburren babesa, gainkarga babesa, etab.), sare elektrikoaren ingurune konplexuetara modu egonkorrean egokitzeko eta banaketa-sistemaren funtzionamendu segurua eta etengabea bermatzeko, kontratazio proiektuen fidagarritasun handiko eskakizunak guztiz betez. Gainera, bere diseinu modular malguak eskaeraren araberako hedapena onartzen du, proiektu ezberdinen erosketa-behar pertsonalizatuak zehaztasunez bat etor daitezkeen gaitasun eta kontrol modu desberdinetarako, kontratazioaren moldagarritasuna eta kostu-eraginkortasuna hobetuz. Behe-tentsioko potentzia banatzeko ekipamendu errentagarri, eraginkor eta seguru gisa, kontratazio aukera fidagarria bihurtu da tentsio baxuko elektrizitate banaketaren eremu modernoan.
GCS tentsio baxuko etengailu erretiratu honek nazioarteko eta nazioko estandar garrantzitsuak betetzen ditu, hala nola IEC60439-1, GB7251.1 "Behe-tentsioko etengailu eta kontrol-ekipo osoa" eta GB/T 24274 "Behe-tentsioko etengailu eta kontrol-ekipo osoa", kontratazio proiektuek estandarizazio eta erabakien kalitate-baldintza sendoak betetzen dituztela bermatuz.
‌

Erabilera arrunteko ingurune-baldintzak

Giro-tenperatura: giroko airearen tenperatura ez da +40 ℃ baino handiagoa edo -5 ℃ baino txikiagoa izango, eta 24 orduko batez besteko tenperatura ez da +35 ℃ baino handiagoa izango. Goiko tenperatura-tartetik haratago erabiltzea dakarten kontratazio-proiektuetarako, GCS tentsio baxuko etengailuak ahalmen murriztuan funtzionatu behar dira segurtasun operatiboa eta errendimenduaren egonkortasuna bermatzeko.
Hezetasun erlatiboa: giro-tenperatura maximoa +40 ℃ iristen denean, hezetasun erlatiboak ez du % 50etik gorakoa izango. Hezetasun handiagoa onartzen da tenperatura baxuagoetan (adibidez, % 90eko hezetasun erlatiboa +20 ℃-tan). Kontratazioan eta ondorengo instalazioan, nahikoa kontuan hartuko dira bat-bateko tenperatura-aldaketek eragindako kondentsazio-arriskuak ekipoen hutsegiteak ekiditeko.
Altuera: instalazio-gunearen altitude estandarrak ez du 2000 m-tik gorakoa izango itsasoaren mailatik. 2.000 m-tik gorako eremuetan kontratazio-proiektuetarako, ekipamenduak behar bezala murriztu behar dira erabilerarako, eta dagozkion baldintzak argi eta garbi zehaztuko dira kontratazio-kontratuan.
Instalazio-gunearen baldintzak: kommutagailuak sute-arriskurik, leherketa-arriskurik, hauts handirik, korrosio kimikorik eta bibrazio edo kolpe larririk gabeko tokietan instalatuko da. Kontratazio-alderdiek egiaztatu beharko dute tokiko inguruneak aipatutako baldintzak betetzen dituela entregatu aurretik, ekipoaren bizitza eta fidagarritasuna bermatzeko.
Ingurune Bereziaren Negoziazioa: Kontratazio proiektuaren benetako erabilera-inguruneak aipatutako baldintzak betetzen ez baditu, erosleak berehala komunikatu eta negoziatu beharko du Welcome (Wenzhou) Electric Co., Ltd.-rekin soluzio pertsonalizatuak formulatzeko (adibidez, material berritze bereziak edo egitura-hobekuntzak) proiektuaren funtzionamendu-beharrak betetzen direla ziurtatzeko.

Parametro Tekniko Nagusiak

Oharra: atzeko kableatuaren irtenbiderako, armairuaren 1000 mm-ko sakonera gomendatzen da.

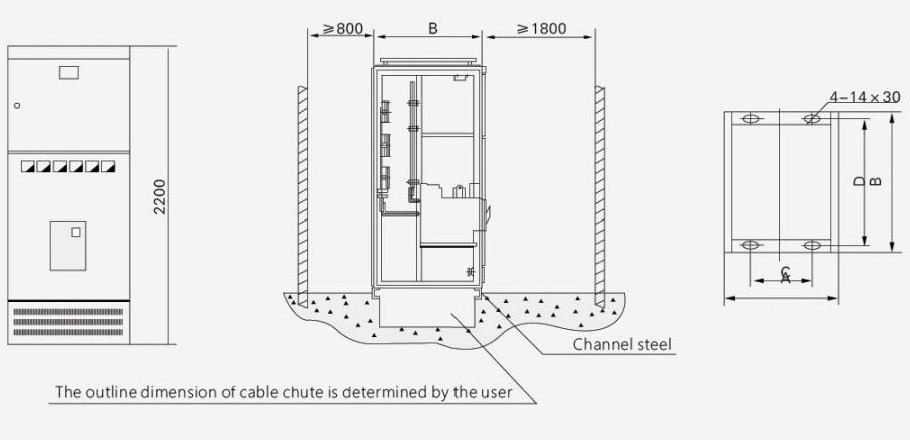

Instalazio-diagrama

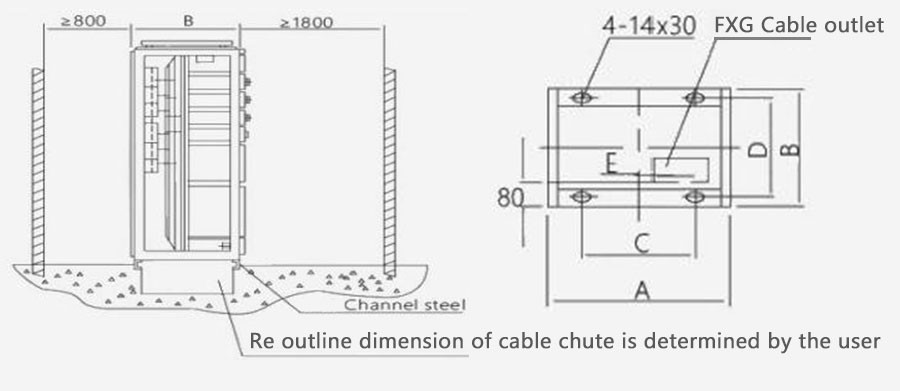

2. IRUDIA PC armairuaren instalazioaren diagrama

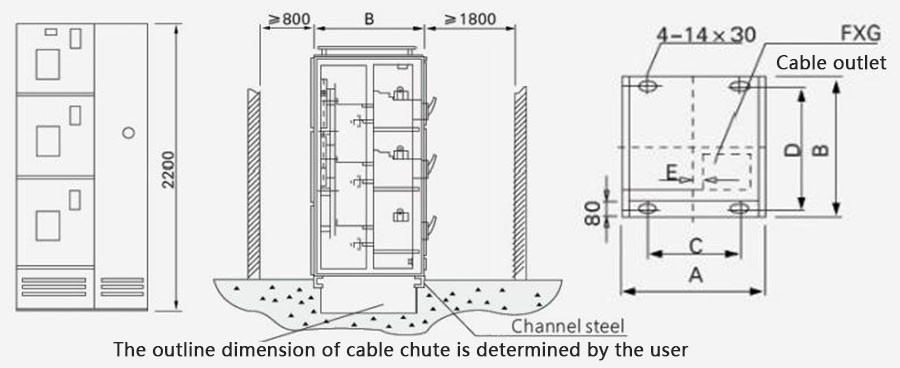

3 MCC armairuaren instalazio-diagrama
