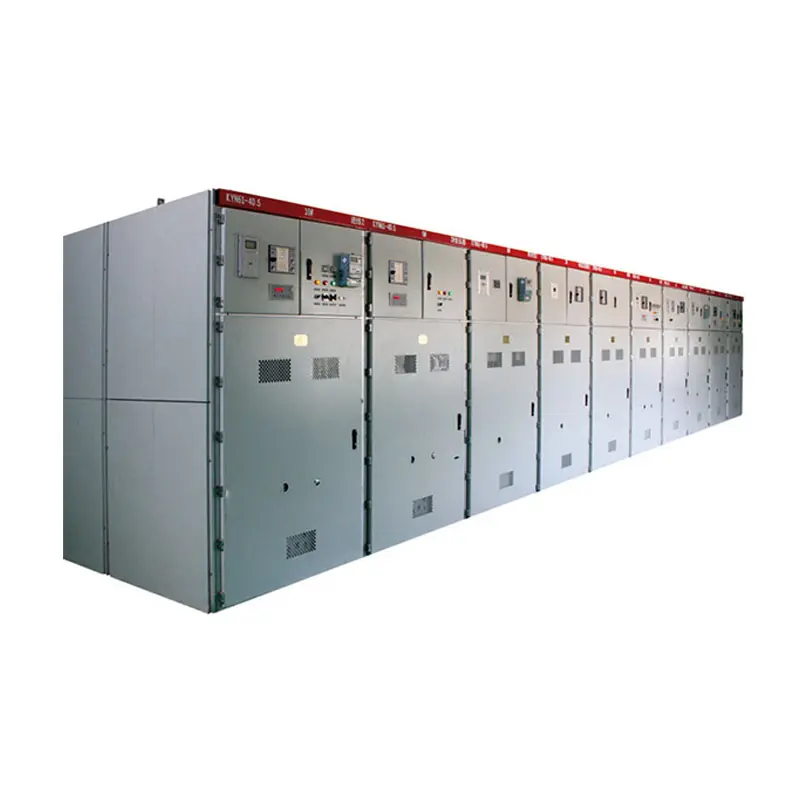

KYN61-40.5KV Etengailuak

Txinan fabrikatzaile eta hornitzaile fidagarri gisa, Comewill-ek kalitatezko KYN61-40.5KV etengailuak eskaintzen ditu azpiestazioetarako, zentral elektrikoetarako eta energia banaketa seguru, eraginkor eta etengabea behar duten industria-instalazioetarako. Metalez estalitako eraikuntza gogorra tentsio handiko konfigurazioetarako nabarmena da: funtzionamenduko segurtasuna eta sistemaren egonkortasuna blokeatzen ditu, baita barruko ingurune zorrotzetan ere. Gainera, betetze-marka guztiak betetzen ditu (GB/T11022, GB3906 eta DL404 estatuko eta industriako estandarrak betetzen ditu), beraz, barruko tentsio ertaineko aplikazioetarako errendimenduan, fidagarritasunean eta segurtasunean frogatuta dauden ekipamenduak eskuratzen dituzu.

Azpiestazio berri bat prestatzen ari zaren ala ez, zentral baten banaketa sistema berritzen ari zaren ala ez, edo industria gune baterako hornitzen ari zaren ala ez, Welcome (Wenzhou) Electric Co., Ltd-ren KYN61-40.5(Z) etengailuak ontziratu gabeko kontrataziorako prest dago. Konfigurazioak ere molda ditzakegu zure beharr operatibo zehatzekin bat etortzeko, neurri bakarreko konpromisorik ez.

Ereduaren esanahia

Erabilera-baldintzak

Egon gaitezen KYN61-40,5KV Switchgear honek kudea dezakeenaren bila: jergorik gabe, zure erosketa egiaztapenetarako zehaztapenak garbitu besterik ez:

Ingurune Operatiboaren Baldintzak

Giro-tenperatura: +40 °C-tan ateratzen da, -15 °C-raino jaisten da, barruko klima gehienetan funtzionatzen du.

Hezetasun-arauak: eguneroko batez bestekoa ≤% 95, hileko batez bestekoa ≤% 90; ur-lurrunaren presioa 2,2 kPa egunero, 1,8 kPa hilean dago; leku hezeetan ere mantentzen da.

Altuera: gehienez 1000 metro itsasoaren mailatik (edozein gorago, hitz egin dezagun).

Lurrikararen erresistentzia: Richter eskalako 8 graduko ≤8 graduko lurrikarak hartzen ditu, egonkorra den lekuan.

Airearen kalitatea: gas korrosibo/sukoirik, gehiegizko hauts, ur-lurrun edo kutsatzaile astunik gabeko airea behar du; barruko piezak azkar higa ez daitezen ekiditen du.

Dardara: Instalazio-guneak ezin du astindu handirik izan; osagai delikatuak babesten ditu.

Zure gunearen baldintzak GB3906 eskema baino haratago doaz (adibidez, altuera handiagoa edo aire gogorragoa), jarri besterik ez Ongi etorri (Wenzhou) Electric Co., Ltd-ra. Zurekin lan egingo dugu zure proiektura egokitzen diren moldaketa bereziak egiteko.

Azpiestazio, zentral edo industria gune baterako kontratatzen ari zaren ala ez, KYN61-40,5KV Switchgear-en erabilera-baldintzak ezagutzeak irauten duen engranajea aukeratzen laguntzen dizu, eta bat-etortze ezin hobea dela ziurtatzeko gaude.

KYN61-40.5 Parametroak

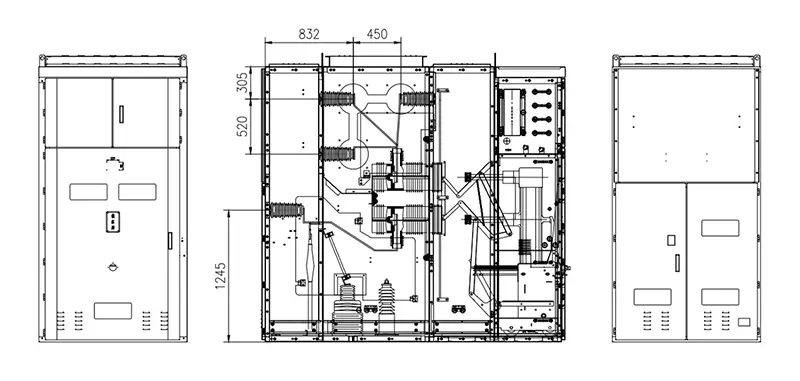

ESKEMA ETA INSTALAZIO DIMENTSIOA

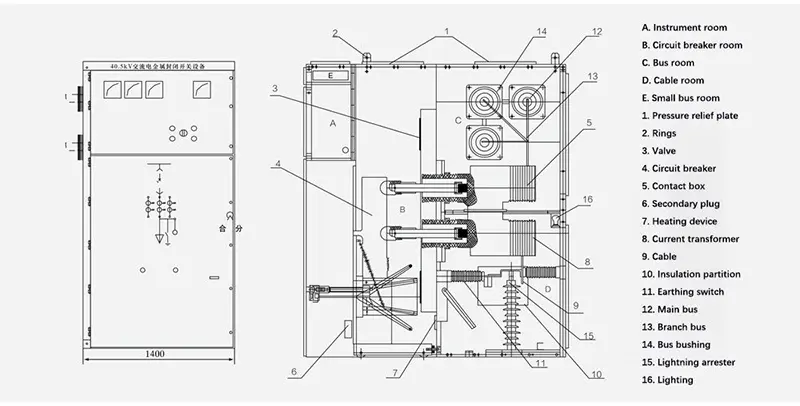

Ekipoen egituraren diagrama

Ezaugarri nagusiak

1. Kabinete adimenduna eta Breaker Diseinua

KYN61-40.5KV Switchgear muntaketa-egitura batekin eraiki da, erraz muntatzeko eta doitzeko behar izanez gero. Etengailuak zoru motako esku-gurdiaren konfigurazioa erabiltzen du, beraz, egonkorra da baina mantentze-lanetarako malgua da.

2. Goi-mailako VCB isolamendua

Hutseko etengailu konposatu berri bat instalatu dugu hemen. Ez da fidagarria bakarrik; aldatu erraz behar baduzu, eta ondo jokatzen du beste osagai batzuekin (ez da bateragarritasunik zure kontratazio taldearentzat).

3. Esku-gurdiaren funtzionamendu leuna

Esku-gurdiaren markoak torloju-azkoinen bultzada-mekanismoa du; oso erraz mugitzen da, ez du astuntasunik jaso. Eta funtzionamendu okerrak bultzatze-egitura nahastea eragozten du, beraz, ez diezu kalte garestiei aurre egin linean.

4. Ateak itxitako funtzionamendua

Kontrol guztiek funtzionatzen dute armairuko atea itxita dagoenean ere, ez da ireki beharrik ezarpenak doitzeko. Askoz seguruagoa zure taldearentzat eta askoz erosoagoa egunerokoa.

5. "Bost babesa" blokeo mekanikoa

Derrigorrezko sarraila mekanikoek etengailu nagusia, orga eta armairuko atea lotzen dituzte: "bost babes" segurtasun funtzio kritiko hori betetzen dute. Ez dago ustekabeko txandakatzerik edo segurtasunik gabeko sarbiderik, puntua.

6. Kable Areto zabala

Kable-gela nahikoa zabala da hainbat kable konektatzeko: ez dago kablerik nahasirik, ez. Ezin hobea zabaldu behar duten edo kable konfigurazio konplexuak dituzten guneetarako.

7. Lurraren etengailu azkarra

Lurraren etengailu azkar batekin dator lurrerako eta linea-zirkuitu-labur-egoeretarako; behar duzunean berehala erantzuten du, segurtasun-geruza gehigarria gehituz.

8. Babes Solidoaren Balorazioa

Maskorraren babesak IP3X-ra jotzen du (hautsa eta objektu txikiak kanpoan mantentzen ditu), eta esku-gurdiaren atea irekita dagoenean, IP2X-n mantentzen da, barruko inguruneek botatzen dioten guztiaren aurka.

9. Betetze osoa

Funtsezko estandar guztiak betetzen ditu: IEC62271-200, GB 3906-2006, DL/T 404-2007, eta nazioarteko IEC 298 erreferentziak ditu. Beraz, ziurtatutako, fidagarria eta mundu mailako erreferentziak dituzten ekipamenduak eskuratzen ari zara.

Welcome (Wenzhou) Electric Co., Ltd-n, ezaugarri hauek ez dira zehaztapenak soilik, zure erosketa eta funtzionamendua leunagoak izateko eraikita daude. Azpiestazio baterako ontziratu edo industria gune baterako pertsonalizatzen ari zaren ala ez, etengailu honek segurtasuna, malgutasuna eta iraunkortasuna eskaintzen ditu.

Barruko konmutagailuak: funtzionamendu-baldintzak

Egon gaitezen atzetik: hona hemen gure barruko KYN61-40.5KV Switchgear-ak zuzentzen dituena, IEC arauekin bat etorriz, zure kontratazio beharretarako:

Giro tenperatura

40 ℃-ra iristen da, 24 orduko batez beste 35 ℃-tik behera geratzen da

-5 ℃ bezain baxua (-25 ℃ nahi duzu? Eskatu besterik ez dago, hori egin dezakegu)

Altuera

Gehienez 1000 metro itsasoaren mailatik gora

Zure webgunea hori baino handiagoa bada, beherapen-koefizientea erabiliko dugu; besterik gabe, jarri harremanetan xehetasunak ordenatzeko

Atmosfera eta lurrikararen erresistentzia

Aire garbia behar du: ez du hautsik, kerik, gas/lurrun korrosibo/sukoirik edo gatzik (barneko atalak azkar apurtu ez daitezen).

8 graduko lurrikarak hartzen ditu, balio duen lekuan egonkor mantentzen da

Hezetasuna

24 orduko batez besteko hezetasuna ≤95%

Hileko batez besteko hezetasuna ≤90%

24 orduko batez besteko lurrun-presioa ≤2,2 kPa

Hileko batez besteko lurrun-presioa ≤1,8 kPa
