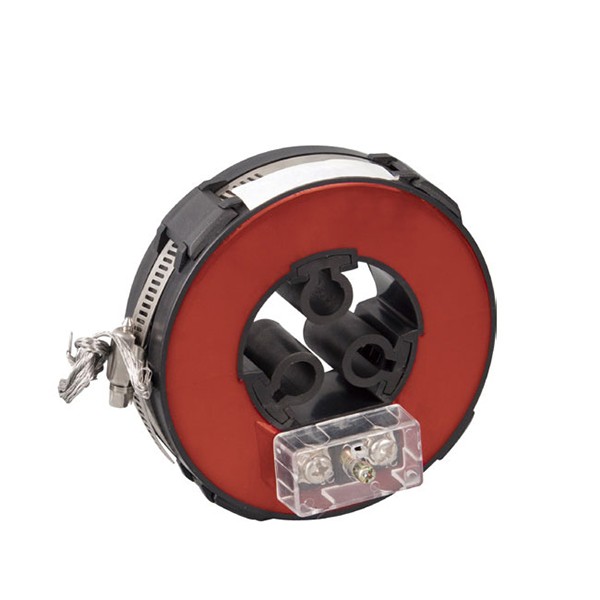

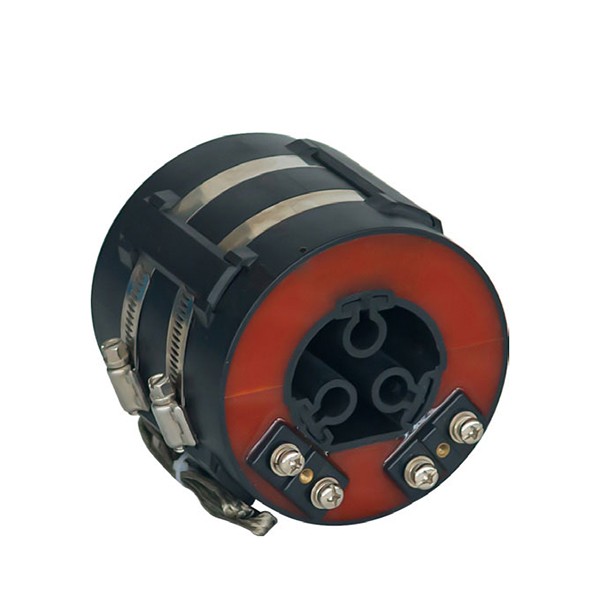

Comewill-ek, Txinako fabrikatzaile eta hornitzaile nagusi gisa, LMZK-10 korronte-transformadoreak eskaintzen dizkizu, tamaina trinkoa, nukleo desmuntagarria erraz instalatzeko eta doitasun handiko neurketa inportatutako silizio altzairua erabiliz. 10kV-ko kommutagailu trinkoetarako bereziki diseinatuta dago.
LMZK-10 korronte-transformadore honek oinarrizko abantailak ditu, hala nola, tamaina txikia, pisu arina, aldagarria eta instalazio erraza, eta guztiz isolatutako eraztun-sareko kommutagailu trinkoen kontratazio beharretarako oso egokia da. Bereziki egokia da RTU eta FTU bezalako urruneko terminal-ekipoekin konbinatzeko, laginketa-unitate bat osatzeko, sistema osorako soluzio integrala eta datu-laguntza eskainiz. Eskuratu eta instalatu ondoren, ez dago jatorrizko kableatua aldatu beharrik. Konektatutako sarrerako eta irteerako kableetan zuzenean instala daiteke, eragiketa erraza eta azkarra eginez, ingeniaritza instalazioaren kostua nabarmen murriztuz. Gaur egun, oso isolatuta dauden eraztun-sareko switchgear serie trinkoetan oso erabilia izan da, hala nola SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, etab., eta azpiestazio konbinatuen, kable banaketa-kutxen eta beste ekipamendu batzuen kontratazio eta laguntza beharretarako ere egokia da.
Nukleoko materialei eta prozesuei dagokienez, LMZK-10 korronte-transformadoreak kalitate handiko inportatutako iragazkortasun handiko siliziozko altzairuzko xaflak erabiltzen ditu material magnetiko gisa, burdina desmuntagarrien eta zirkuitu galera magnetiko baxuen ezaugarriak dituztenak. Erretxina hutsean botatzen da suaren aurkako plastikozko estalki baten barruan, hezetasunarekiko erresistentzia bikainarekin, errendimendu egonkorrarekin eta geroko mantentze-lanak egiteko beharrik gabe, epe luzerako erosketaren kostu-eraginkortasunaren baldintzak betetzen dituena. Instalazioan, lotu bi eraztun erdi-zirkularra fase bereizitako kablean eta lotu euskarrekin kablearekin ondo nahasteko, itxura ederra eta koordinatua sortuz. Produktua 10KV kableen kontrataziorako egokia da 35mm²-tik 400mm²-ra bitarteko zehaztapenekin. Pintza kalitate handiko altzairu herdoilgaitzezko materialarekin egina dago, sendoa eta fidagarria. Erabiltzean ez da sortzen korronte ertainik, ekipoaren funtzionamendu segurua bermatuz.
Kargaren aldean potentzia-faktoreak COS φ=0,8 bete behar du (histeresiaren ezaugarriak erakusten ditu).
Bigarren mailako korronte nominatua 5A edo 1A zehaztapenetatik hauta daiteke potentzia-sistema desberdinen beharrak asetzeko.
Ingurumen-tenperatura-tartea: beheko muga -5 ℃ da, goiko muga 40 ℃ eta eguneko batez besteko tenperatura ez da 30 ℃ baino handiagoa izango.
Funtzionamendu-maiztasun nominatuak bi estandar arrunt onartzen ditu: 50Hz edo 60Hz.
Ekipamenduaren instalazio-altuera 1000 metro edo beherago kontrolatu behar da.
Kutsadura-mailak II. mailako araua betetzen du eta ohiko industria-inguruneetarako egokia da.
Produktuaren ekoizpenak eta ikuskapenak GB20840.1 eta GB20840.2 estandar nazionalak zorrotz jarraitzen ditu.

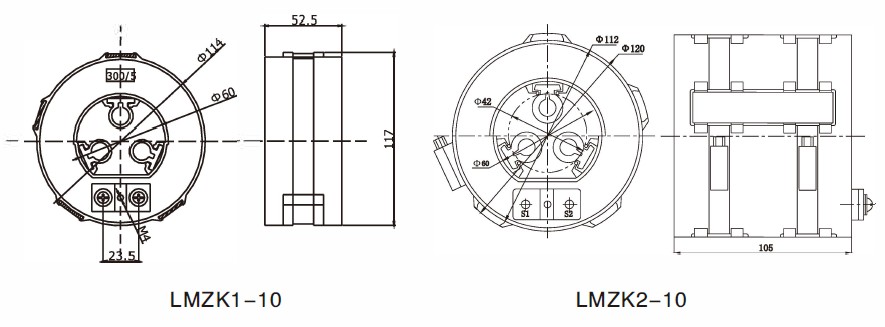

LMZK1
| Mota | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Helburua | Korronte-transformadorea neurtzeko | Korronte-transformadore babeslea | Harilaketa bikoitzeko korronte-transformadorea | |||||||
| Ratioa | Zehaztasun-klasea eta zama baloratua (VA) | Zehaztasun-klasea eta zama baloratua (VA) | Zehaztasun-klasea eta karga nominala (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Mota | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Helburua |
|
Korrontea neurtzea | Korronte babeslea | Harilaren korronte bikoitza | |||||||||
|
|
transformadore |
|
transformadore |
|
transformadore | ||||||||
| Ratioa |
|
Zehaztasun klasea eta | Zehaztasun klasea eta | Zehaztasun-klasea eta zama baloratua | |||||||||
|
|
zama baloratua (VA) | zama baloratua (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
