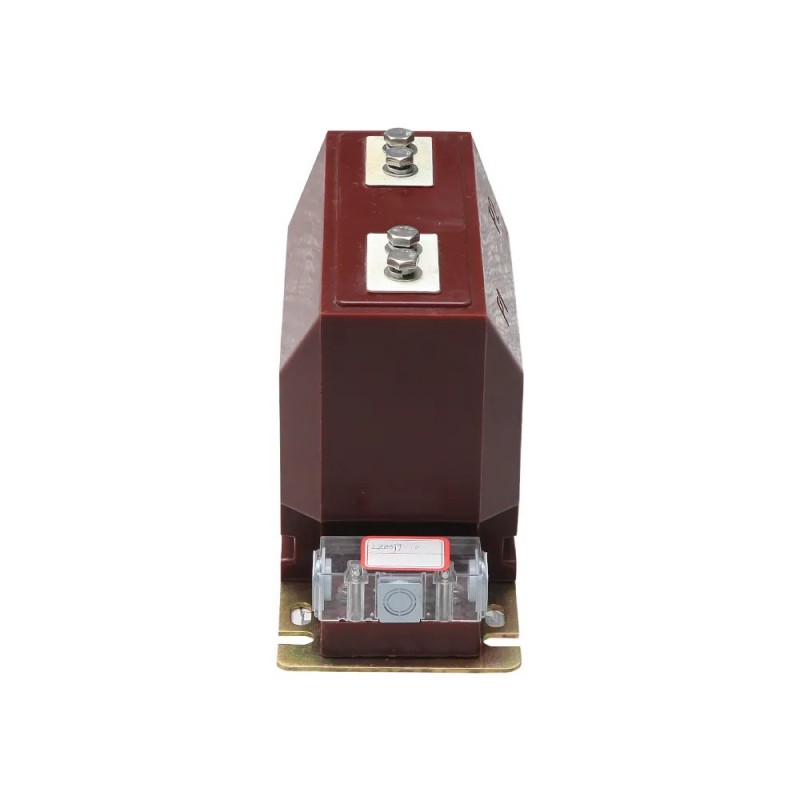

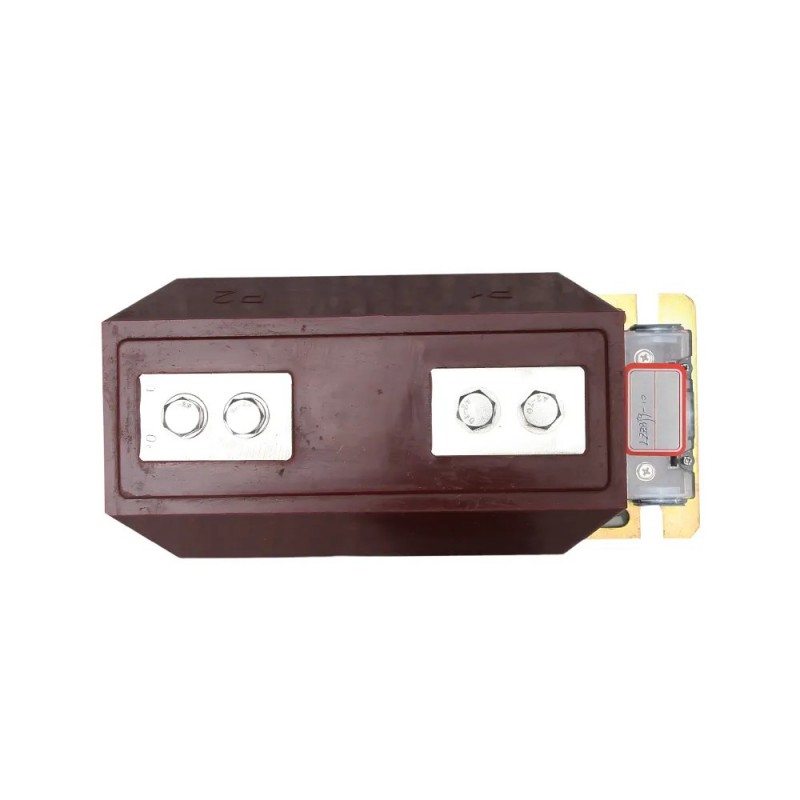

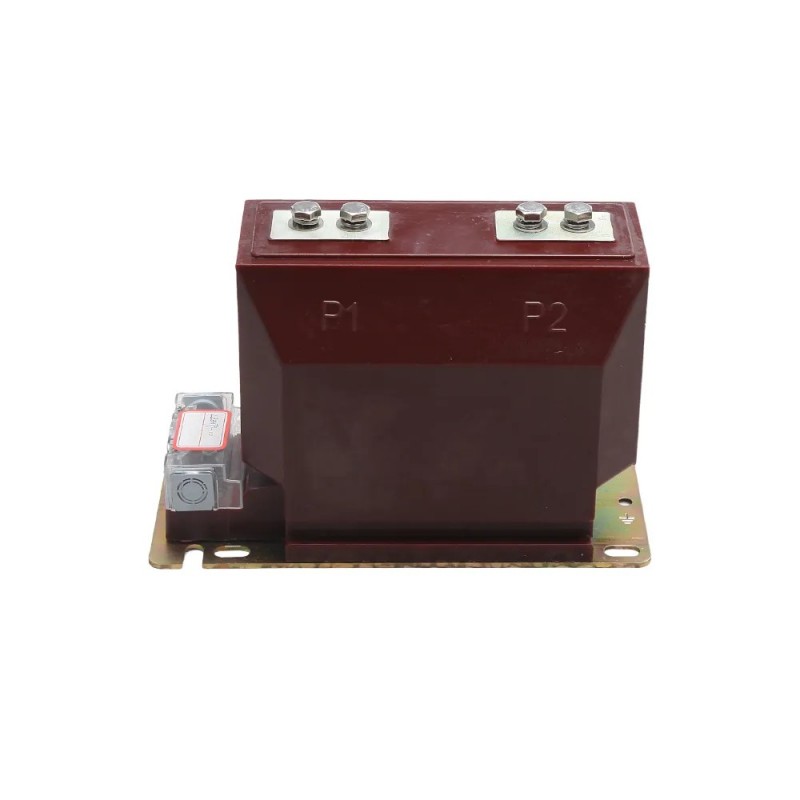

LZZBJ 9-10A Korronte-Transformadorea

Comewill LZZBJ 9-10A korronte transformadorearen fabrikatzaile, ekoizle eta esportatzaile garrantzitsuenetako bat da, erabat itxitako isolamendu-isolamendu-egitura hartzen duena. Korrontea eta energia elektrikoa neurtzeko bereziki diseinatuta dago, baita erreleen babeserako aplikazioetarako ere, 50Hz-ko maiztasun nominala eta 10kV-ko tentsio nominala duten AC zirkuituetan.

Bidali kontsulta

Produktuaren Deskribapena

Txinako fabrikatzaile profesionala denez, Comewill-ek kalitate handiko LZZBJ 9-10A korronte transformadorearen errendimenduak IEC estandarrak eta GB1208-2006 Korronte transformadorearen estandarra betetzen ditu.
Isolamendu maila nominala: 12/42/75kV
Karga potentzia-faktorea: cosΦ=0,8 (atzeratua)
Maiztasun nominala: 50Hz
Bigarren mailako korronte nominala: 5A, 1A
Deskarga partziala maila: GB5583-85 estandarraren baldintzak betetzen ditu, deskarga partziala 20pC gainditzen ez duena.

Ezaugarri nagusiak

LZZBJ 9-10A korronte transformadore honek zutabe motako egitura hartzen du. Epoxi erretxina guztiz itxia du, kutsaduraren erresistentzia eta hezetasunarekiko erresistentzia bikainak eskaintzen ditu, eta eskualde tropikaletarako ere egokia da.
Transformadoreak ez du mantentze berezirik behar, gainazaleko hautsaren ohiko garbiketa baizik.
Epoxi erretxina guztiz itxiarekin, egungo transformadoreak tamaina trinkoa eta kalitate fidagarria ditu. Instalazioko edozein tokitara moldagarria da eta edozein norabidetan munta daiteke.

Zehaztapena

Mota	LZZBJ9-10C1							LZZBJ9-10C2
	Zehaztasun klasea	Bigarren mailako irteera nominatua				1 segundo bero-korrontea	Korronte dinamikoa	Zehaztasun klasea	Bigarren mailako irteera nominatua				1 segundo bero-korrontea	Korronte dinamikoa
		0,2/0,2S	0,5/0,5S	10P10	10P15				0,2/0,2S	0,5/0,5S	10P10	10P15
5	0.2S/10P ,0.2/10P ,0.2S/0.5 ,0.2/0.5 ,0.5S/10P ,0.5/10P	10	10	15	10	2	5	0.2S/10P ,0.2/10P ,0.2S/0.5 ,0.2/0.5 ,0.5S/10P ,0.5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Mota	LZZBJ9-10C1				LZZBJ9-10C2
	Zehaztasun klasea	Bigarren mailako irteera nominatua	1 segundo bero-korrontea	Korronte dinamikoa	Zehaztasun klasea	Bigarren mailako irteera nominatua	1 segundo bero-korrontea	Korronte dinamikoa
	Zehaztasun klasea	Bigarren mailako irteera nominatua	1 segundo bero-korrontea	Korronte dinamikoa	Zehaztasun klasea	Bigarren mailako irteera nominatua	1 segundo bero-korrontea	Korronte dinamikoa
10-15-20	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10, 0.5S/0.5S/0.5S/10P10	10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10, 0.5S/0.5S/0.5S/10P10	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		15/5, 10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P10	15/15/20/25, 15/15/20/25, 15/15/20/25, 15/15/20/25, 15/15/20/25	80	130	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P10	15/15/20/30,1	63	130
500-600-800						5/15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Mota	LZZBJ9-10C1		LZZBJ9-10C1		1 segundo bero-korrontea	Korronte dinamikoa
Korronte primario nominala	Zehaztasun-klasea eta gehienezko irteera nominala		Zehaztasun-klasea eta gehienezko irteera nominala
Korronte primario nominala	Zehaztasun-klasea eta gehienezko irteera nominala		Zehaztasun-klasea eta gehienezko irteera nominala
5,10,15,20	0.2/0.5/10P10,0.5/0.5/10P10	20/10/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	100Iln	205Iln
,30,40,50,75	,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10,0,5/0,5/10P1	20/10/10,20/20/1	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

150200	0.2/0.5/10P10,0.5/0.5/10P10	20/10/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	31.5	80
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0.2/0.5/10P10,0.5/0.5/10P10	20/10/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	45	112.5
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0.2/0.5/10P10,0.5/0.5/10P10	10/20/10,20/20/10	0,2/0,5/10P10,0,5/0,5/10P1	20/10/15,20/20/15	63	130
	,0,5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10,0,5/0,5/10P1	10/20/15,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	20/10/20,20/20/20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0.2/0.5/10P10,0.5/0.5/10P10	20/10/15,20/20/15	0,2/0,5/10P10,0,5/0,5/10P1	20/10/20,20/20/20	63	160
	,0,5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000 ,1200	0.2/0.5/10P10,0.5/0.5/10P10	10/30/15,30/30/15	0,2/0,5/10P10,0,5/0,5/10P1	10/30/20,20/30/20	80	160
	,0,5/10P10/10P10	,30/10/15	0,0,5/10P10/10P10	,30/15/20

1500 ,1600	0.2/0.5/10P10,0.5/0.5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/40/20,40/40/20	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,40/15/15

2000	0.2/0.5/10P10,0.5/0.5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/60	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,60/20/20

2500	0.2/0.5/10P10,0.5/0.5/10P10	20/30/20,30/30/20	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/3	100	160
2500	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	0,60/20/20	100	160
3000 ,3150			0,2/0,5/5P15,0,5/0,5/10P1	30/60/20,60/60/2	100	160
3000 ,3150			5,0,5/5P10/5P15	0,60/15/15	100	160

Mota	Korronte primario nominala	Zehaztasun klasea	Irteera baloratua			1 segundo bero-korrontea	Korronte dinamikoa
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0.2/0.5,0.2/10P20,0.5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0.2/0.5,0.2/10P25,0.5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0.2/0.5,0.2/10P30,0.5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
