Comewill fabrikako SGB serie trifasiko enkapsulatu gabeko lehorreko transformadoreak industria eta merkataritza aplikazioetarako lehorreko transformadoreak erosi nahi dituzten erabiltzaileentzako irtenbidea da. Puntako isolamenduarekin, zirkuitu magnetikoen optimizazioarekin eta eraikuntza modularrekin diseinatua, transformadore honek segurtasun, eraginkortasun eta ingurumen-egokigarritasun handia eskaintzen du.

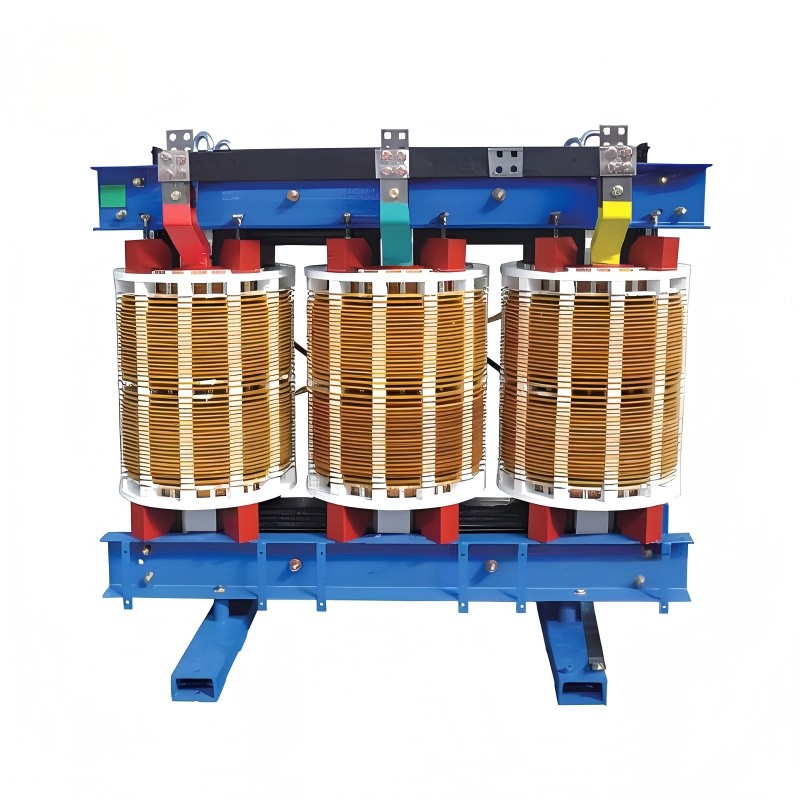

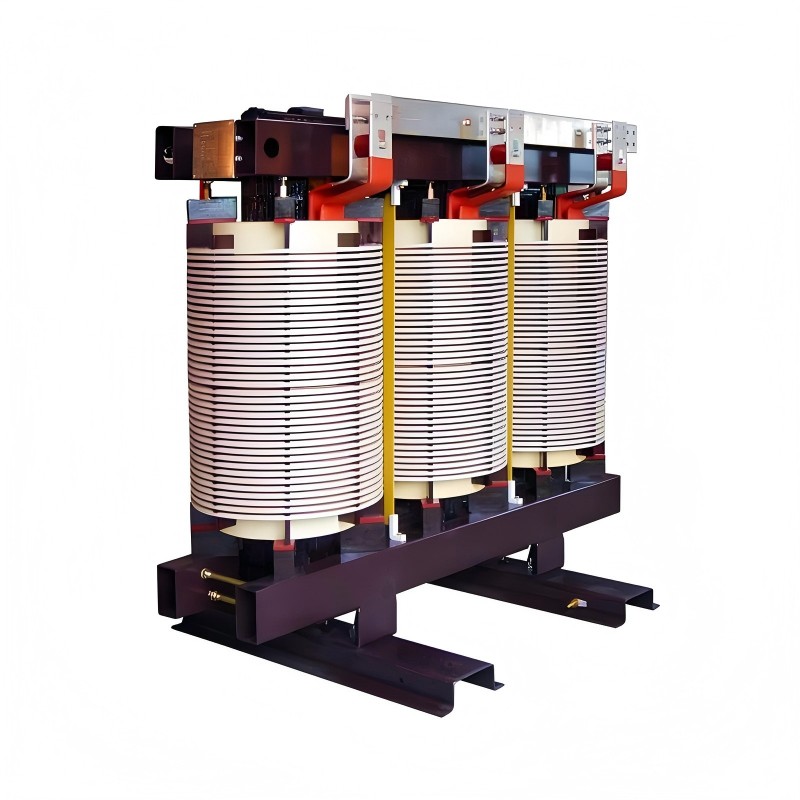

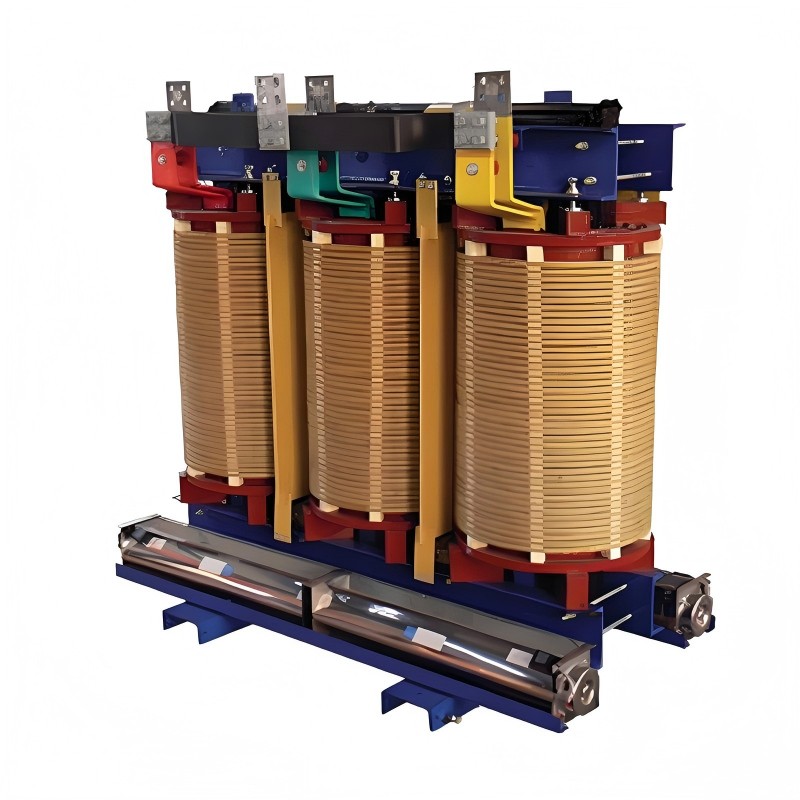

SGB serie trifasiko lehor-mota kapsulatu gabeko Transformadorea kapsulatu gabeko lehorreko transformadore bat da, hutsean presio-inpregnazio (VPI) teknologia aurreratua erabiltzen duena, erretxina galdaketa tradizionalaren ordez. Bereziki diseinatuta dago:
Erdi-tentsiotik tentsio baxuko potentzia-eraldaketa (10–35 kV / 0,4 kV)
Barruko eta erdi-kanpoko instalazioak
Suaren aurkako segurtasun eta hezetasunarekiko erresistentzia handia eskatzen duten aplikazioak
SGB serie trifasiko enkapsulatu gabeko lehorreko transformadoreak hainbat teknologia aurreratu integratzen ditu funtzionamendu fidagarria eta eraginkorra bermatzeko:
1. Nukleo magnetikoaren diseinu aurreratua
Iragazkortasun handiko siliziozko altzairu laminatua
Itzuliko egitura mailakatuak nukleoaren galera murrizten du
Hirugarren distortsio harmonikoa modu eraginkorrean kentzen du
2. Errendimendu Handiko Isolamendu Sistema
Isolamendu bikoitza (H klasea + NOMEX®)
Erresistentzia termiko eta dielektriko bikaina
Korrosio kimikoarekiko eta hezetasunarekiko erresistentea

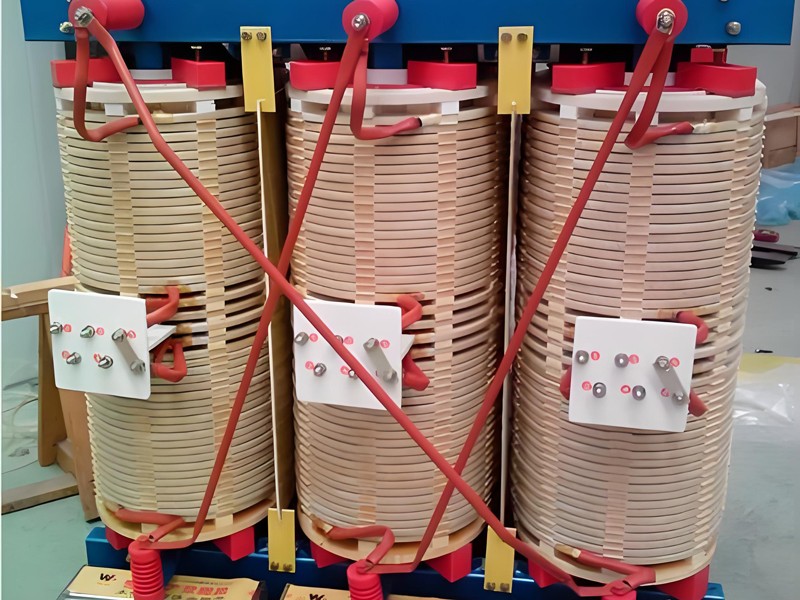

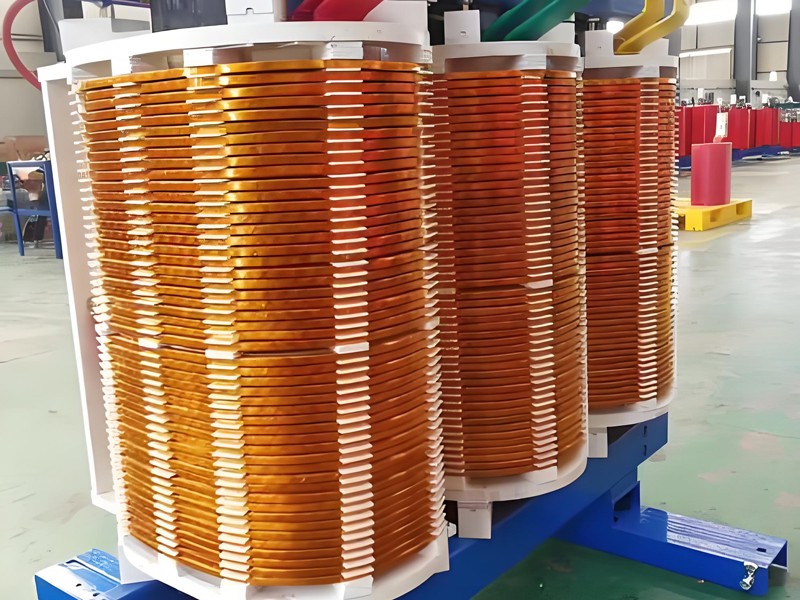

3. Harilkadura Egitura Optimizatua
Goi-tentsioa: geruzadun pastelaren egitura
Behe-tentsioa: korronte uniformearen banaketarako paperezko harilkatzea
Zirkuitu laburren erresistentzia eta erresistentzia mekanikoa hobetu
4. Kudeaketa Termiko Eraginkorra
Aireztapen irekiaren diseinuak hozte eraginkortasuna hobetzen du
Galera baxuko materialek beroa sortzea murrizten dute
Funtzionamendu egonkorra %95eko hezetasun inguruneetan ere
5. VPI Fabrikazio Prozesua
Bigarren mailako huts-presioaren inpregnazioa
Hezetasunaren aurkako eta kutsaduraren aurkako gaitasun sendoa
Deskarga partziala oso baxua, zerbitzu-bizitza luzatua
6. Segurtasuna eta Ingurumena babestea
Diseinu ez sukoia eta leherketa-froga
Erabat birzikla daitezkeen materialak
Nazioarteko ingurumen-arauak betetzen ditu
| Potentzia nominala (kVA) | Tentsio nominala | Bektore taldea | Kargarik gabeko galera (W) | Karga-galera (W) | Kargarik gabeko korrontea (%) | Inpedantzia-tentsioa (%) | ||||||||||
| AHT (kV) | Ukipen-barrutia (%) | LV (kV) | 11# | 12# | 13,14# | 18 # | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18 # | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Edo ±2 X 2,5 | 0.4 | Dyn11 edo Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Itsasoko plataformak eta itsas inguruneak
Lantegi kimikoak eta petrokimikoak
Altuko eraikin komertzialak eta datu-zentroak
Aireportuak, ospitaleak eta trenbide bidezko garraio-sistemak
Industri fabrikazio-instalazioak
Eskualde hezeak edo tenperatura altuak (klima tropikalak)
Egitura modular eta irekiari esker, SGB serie trifasikoko kapsulatu gabeko lehorreko transformadorearen mantentzea erraza eta errentagarria da:
Ohiko Ikuskapena
Egiaztatu hautsa pilatzen den eta garbitu aireztapen-kanalak
Egiaztatu konexioak solteak edo gehiegi berotzen diren
Ingurumenaren Zaintza
Ziurtatu aireztapen egokia eta gehiegizko kutsadura saihestu
Mantendu hezetasuna gomendatutako mugen barruan, ahal denean
Saiakuntza elektrikoak
Aldian-aldian neurtu isolamendu-erresistentzia
Kontrolatu karga-baldintzak eta tenperatura igoera
Mantentze prebentiboa
Garbitu harilak eta nukleoen gainazalak
Ikuskatu korrosioaren edo isolamenduaren degradazioaren zantzurik
