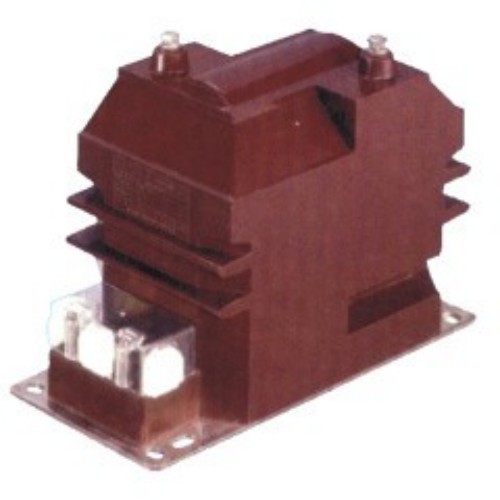

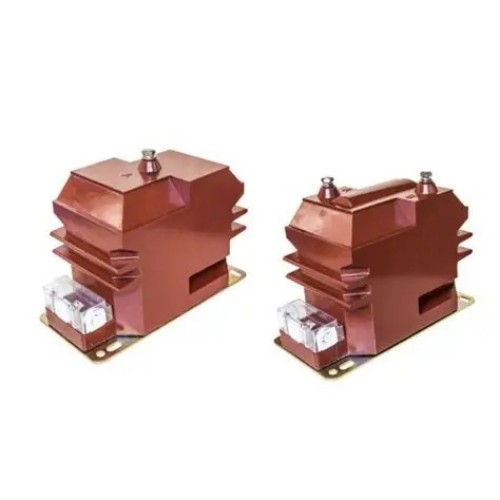

Kalitate handiko JDZ10-3/6/10A Tentsio-Transformadorea Txinako Comewill fabrikatzaileak eskaintzen du. Aplikazio kritikoetarako diseinatuta dago, errendimendu fidagarria eskaintzen dute tentsio ertaineko potentzia-sistemetan tentsio ertaineko energia neurtzeko, energia neurtzeko, denbora errealeko monitorizaziorako eta erreleen babeserako.
JDZ10 seriea 3kV, 6kV eta 10kV-ko tentsio-mailak egokitzeko diseinatuta dago, 50Hz eta 60Hz-ko maiztasunetarako bateragarritasunarekin, tentsio ertaineko funtzionamendu-baldintza ezberdinetara moldagarriak izan daitezen. IEC 186 eta GB1207-2006 arauen arabera fabrikatuta, transformadore hauek sistema neurtzeko eta babesteko oinarri egonkorra eta fidagarria eskaintzen dute. Txinan oinarritutako fabrika fidagarria denez, Comewill-ek unitate bakoitzak kalitate-erreferentzia zorrotzak betetzen dituela ziurtatzen du.

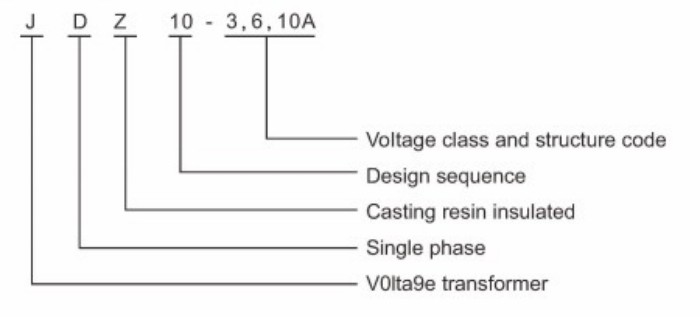

Comewill-en RZL-10 eta JDZ10-3/6/10 tentsio-transformadoreen ereduaren izendapenak argi eta garbi definitzen ditu gailuaren oinarrizko ezaugarriak:
J: Tentsio-Transformadorea - ekipoen kategoria zehazten du.
D: Monofasea - Fase bakarreko sistema elektrikoen aplikazioetarako egokia.
Z: Erretxina Epoxiko Isolamendua - isolamenduaren errendimendua eta iraunkortasuna hobetzen ditu.
3, 6, 10: Tentsio-mailak - 3kV, 6kV eta 10kV sistemekin bateragarritasuna identifikatzen du.
Transformadoreek kableatuaren konfigurazio monofasikoak eta trifasikoak onartzen dituzte, hainbat instalazio eskakizunetarako malgutasuna eskainiz.

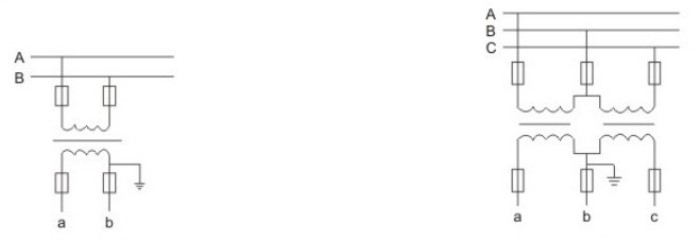

Linea monofasikoen kableatuaren diagrama
Linea trifasikoen kableatuaren diagrama
Linea monofasikoaren idazketa-diagrama Linea trifasikoaren idazketa-diagrama
Errendimendu optimoa eta bizitza luzeagoa bermatzeko, funtzionamendu-baldintza hauek gomendatzen dira Comewill JDZ10-3/6/10A Tentsio-Transformadorearentzat:
Altuera: Itsas mailatik 3.000 metrora arte instalatzeko egokia da, aldaketa berezirik gabe altuera handiko eremuetan funtzionamendu egonkorrarekin.
Giro-tenperatura: -5 °C eta +40 °C arteko funtzionamendu-tenperatura tartea isolamenduaren degradazioa eta zehaztasuna desbideratzea saihesteko.
Hezetasun erlatiboa: Gehienez % 65 20 °C-tan, hezetasunak eragindako barne osagaien zahartzea ekiditeko.
Kutsadura-maila: II Klaseko kutsadura-inguruneetarako diseinatua, barruko edo kanpoko kutsadura txikia maneiatzeko gai dena.
Instalazio-ingurunea: gas korrosiborik gabe egon behar da karkasa eta barne harilak babesteko.
Zure aldean instalazio-ingurunea berezia bada (adibidez, hezetasun handia eta gas korrosiboak), aldez aurretik komunikatu zaitezke egokitzapen-plan bat pertsonalizatzeko!
JDZ10-3/6/10A Tentsio-Transformadorea GB20840.3-2013 eta GB20840.1-2010 arauen arabera fabrikatzen da, nazio-eskakizunak guztiz betetzen direla bermatuz. Funtsezko zehaztapenak honako hauek dira:
Karga-potentzia-faktorea: cos Φ = 0,8 (lag), zirkuitu sekundario konbentzionalaren ezaugarriekin lerrokatuta.
Creepage Distance: Kutsadura-maila II diseinatuta, isolamendu-jaurtitze-arriskuak gutxituz.
Errendimendua: neurketa eta babes-erantzun egonkorra funtzionamendu-baldintza estandarretan.
| Mota | Tentsio-erlazioa (V) | Maiztasuna (Hz) | Zehaztasun-klasea eta irteera nominatua (VA) | Irteera mugatua (VA) | Isolamendu-maila nominala (kV) | Oharra | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | RZL10-ren berdina |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Zeintzuk dira JDZ10-3/6/10A Tentsio-Transformadore honen funtsezko ezaugarriak?
Epoxi erretxina funditutako isolamendua, guztiz itxia, diseinu monofasikoa, tamaina trinkoa eta iraunkortasun handia.
2. Zein tentsio-maila eta maiztasun onartzen dira?
3kV, 6kV eta 10kV, 50Hz edo 60Hz sistemekin bateragarriak.
3. Zein arau betetzen ditu?
IEC 186 eta GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Zeintzuk dira beharrezko funtzionamendu-baldintzak?
Altuera ≤3000m, tenperatura -5°C eta +40°C, hezetasuna ≤65% 20°C-tan, II Klaseko kutsadura maila, gas korrosiborik gabe.
5. Pertsonalizatu al daiteke ingurune berezietarako?
Bai, Comewill-ek hezetasun handiko edo baldintza korrosiboetarako pertsonalizazioa eskaintzen du.
6. Zer esan nahi dute letra ereduek?
J = Tentsio-Transformadorea, D = Monofasea, Z = Epoxi Erretxina Galdutako Isolamendua, 3/6/10 = Tentsio Maila.
7. Zein zehaztasun-klase daude eskuragarri?
0,2, 0,5, 1 eta 6P, 15VA-tik 90VA bitarteko irteerak.
