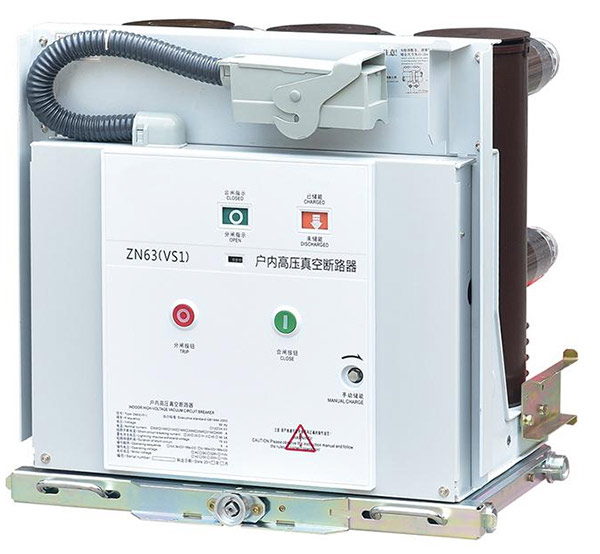

Hutseko etengailuateknologia kommutazio-soluzio garrantzitsu bat bihurtu da tentsio ertaineko potentzia banatzeko, hutseko arku-etenaldia egitura mekaniko trinko batekin eta funtzionamendu elektriko kontrolatu batekin konbinatzen dituelako. Hutseko etengailu itxi baten barruan kontaktuak bereizten direnean, arkua eten egiten da airearen, petrolioaren edo gasaren zirkuituaren etenaren funtsean desberdina den prozesu baten bidez. Arkitektura honek akatsen garbiketa azkarra, etenaldi-ganberaren ohiko zerbitzuen murrizketa, kommutazio trinkoaren eraikuntza eta behin eta berriz aldatzea onartzen ditu funtzionamendu-baldintza zehaztuetan. Dena den, haustura baten errendimendua ezin da eten-euskarriarekin bakarrik ebaluatu. Tentsio nominala, korronte nominala, zirkuitu-labur-gaitasuna, isolamendu-maila, kontaktu-sistema, funtzionamendu-mekanismoa, babes-errelea, kontrol-tentsioa, instalazio-ingurunea, erresistentzia mekanikoa eta aplikagarriak diren proba-baldintzak laguntzen dute azken sisteman. Harreman hauek ulertzea ezinbestekoa da ingeniarientzat, etengailuen fabrikatzaileentzat, zerbitzu publikoentzat, industria-instalazioentzat, energia berriztagarrietarako proiektuentzat eta tentsio ertaineko beste erabiltzaileentzat.
Aurkibidea
Egin klik edozein gairi zuzenean atalera joateko.
- 1. Zergatik behar du tentsio ertaineko kommutazioak babes espezializatua?
- 2. Nola funtzionatzen du hutseko arkuaren eteteak?
- 3. Zeintzuk dira Breakerren osagai nagusiak?
- 4. Nola eragiten dute tentsio nominalak eta korronteak hautatzean?
- 5. Zergatik dira garrantzitsuak zirkuitu laburren gaitasuna eta eten-abiadura?
- 6. Nola eragiten dio funtzionamendu-mekanismoak errendimenduari?
- 7. Zein da barruko eta kanpoko diseinuen arteko aldea?
- 8. Nola konparatzen dira huts-hausleak beste etenaldi-teknologiekin?
- 9. Nola funtzionatzen du Breaker-ek babes-errele eta sentsoreekin?
- 10. Zein aplikaziok erabiltzen dute aldaketa-teknologia hau?
- 11. Zein ohiko hautaketa eta instalazio akatsak saihestu behar dira?
- 12. Nola ebaluatu behar dira probak eta estandarrak?
- 13. Zer sartu behar du zehaztapen tekniko profesional batek?
- 14. Maiz egiten diren galderak
Zergatik behar du tentsio ertaineko kommutazioak babes espezializatua?
Tentsio ertaineko sistema elektrikoek arretaz koordinatutako kommutazio- eta babes-ekipoak behar dituzten tentsio-mailetan funtzionatzen dute. Kommutazio-gailuak karga-korronte arrunta eraman behar du, sareak akatsen bat jasaten duenean behar bezala erantzun behar du.
Banaketa elektrikoko sareek ohiko transformadoreak, motorrak, sorgailuak, elikadura industrialak, zerbitzu-lineak, energia berriztagarrien iturriak eta beste karga batzuk konektatzen dituzte. Baldintza normaletan, korrontea etengabe pasatzen da eroaleetan eta kommutazio-ekipoetan zehar. Zirkuitu labur batean, ordea, korrontea izugarri handitu daiteke eta estres termiko eta elektrodinamiko handiak sor ditzake.
Etengailu batek korronte hori eteteko metodo kontrolatua eskaintzen du. Bere funtzionamendua babes-erreleekin, korronte-transformadoreekin, tentsio-transformadoreekin, kontrol-zirkuituekin eta sare elektrikoaren babes-filosofiarekin koordinatu behar da.
Etenerako bitartekoa bereziki garrantzitsua da. Historikoki, etengailuek hainbat metodo erabili dituzte kontaktuak bereizten direnean sortzen den arkua kontrolatzeko. Airea, petrolioa eta hainbat gas ekipo belaunaldi ezberdinetan erabili dira. Hutseko teknologiak beste ikuspegi bat eskaintzen du, non arku-etentze-prozesu nagusia hutsean eten zigilatu baten barruan gertatzen den.
Etengailuak zehaztutako zirkuitu elektriko bat konektatu edo deskonekta dezake bere funtzionamendu-baldintzetan.
Babes-sistemak akats bat hautematen duenean, etengailuak korrontea ireki eta eten dezake zehaztutako eten-gaitasunaren barruan.
Konmutagailuen arkitektura egoki batean integratuta dagoenean, etengailuak definitutako isolamendu- eta mantentze-prozeduretan parte har dezake.
Breaker-en funtzionamendua sentsore eta babesteko gailuekin funtzionatzen du akatsak isolatzeko, aurreikusitako banaketa-egitura mantenduz.
Etengailuaren funtzioa, beraz, sistema mailan kontuan hartu behar da. Eten balorazio altu batek ezin du babes-ezarpen oker bat konpentsatu. Ongi diseinatutako etengailu batek ezin du kableen amaiera desegokia konpentsatu. Kontrolagailu sofistikatu batek ezin du zuzendu behar bezala mantendu ez den mekanismo mekaniko bat.
Kommutazio-ingeniaritza onak elementu hauek lotzen ditu. Etengailua, busbarra, elikadura, babes-errelea, tresnen transformadoreak, kontrol-potentzia, interblokeoak eta itxitura sistema elektriko beraren inguruan zehaztu behar dira.
Zergatik matxurak etetea aldakuntza arruntetik desberdina da
Karga-baldintza normaletan zirkuitu bat irekitzea eta zirkuitu laburra garbitzea ez dira eragiketa baliokideak. Matxura batean, korrontea askoz handiagoa izan daiteke, eta matxurari lotutako energia elektrikoa esanguratsua da.
Beraz, etengailuak korrontea eteteko gai izan behar du diseinatu zen tentsio eta sistemaren baldintzetan. Eten prozesua nahikoa azkar gertatu behar da konektatutako ekipoak babesteko eta aurreikusitako babes-koordinazioa mantentzeko.
Horrek eten teknologia oinarrizko ingeniaritza erabaki bat bihurtzen du produktu kosmetikoen ezaugarri bat baino.
Nola funtzionatzen du hutseko arkuaren eteteak?
Hutsean etenaren ezaugarria arku itzaltzeko ganbera gisa hutsean etengailu itxi bat erabiltzea da. Etengailuak kontaktu elektriko finko eta mugikorrak ditu, kontrolatutako huts-ingurune batean itxita.
Kontaktuak itxita daudenean, korrontea ukipen gainazaletatik igarotzen da. Eragiketa-mekanismoak etengailua irekitzeko agintzen duenean, kontaktu mugikorra kontaktu finkotik bereizten da. Ukipen-azalak bereizten diren heinean, arku elektriko bat sor daiteke haien artean.
Aireko arku batek ez bezala, hutseko etengailuak ez du gas-euskarri handirik eskaintzen ohiko bide ionizatu bati eusteko. Eten-prozesua, beraz, bereizketa-gertaeran zehar kontaktu-materialetik sortutako metal-lurrunak zuzentzen du.
Kontaktuen bereizketa
Irekitzeko mugimendua zehatz kontrolatu behar da. Kontaktu-abiadurak, kontaktu-bidaiak, ukipen-presioak eta mugitzen den kontaktuaren eta funtzionamendu-mekanismoaren arteko erlazio mekanikoak eragina dute errendimenduan.
Kontaktuek nahikoa mugimendu behar dute korrontea eten ondoren beharrezko distantzia dielektrikoa ezartzeko. Mekanismo mekanikoak, beraz, bidaia koherentea eman behar du errepikatutako eragiketetan.
Metal-lurrunaren portaera
Arkuak egiten direnean, kontaktuen materialak metal-lurruna sor dezake. Lurrun horrek arkuari eusten dion aldi baterako euskarri eroalea eskaintzen du. Korronte alternoko zirkuitu batean korrontea bere korronte naturalaren zerora hurbiltzen denean, arkua itzal daiteke eta metal-lurruna azkar kondentsatzen da.
Ondoren, etengailuak indar dielektriko nahikoa berreskuratu behar du bereizitako kontaktuen artean, berreskurapen elektrikoaren tentsioa jasateko.
Harremanetarako materiala
Harremanetarako materiala hutseko etengailuen diseinuaren zati garrantzitsu bat da. Korronte-garraioa, arku-etenaldia, higadura-erresistentzia eta berreskuratze dielektrikoa onartu behar ditu.
Etengailu-diseinu ezberdinek kontaktu-aleazio eta geometria espezifikoak erabiltzen dituzte etenaldian korronteen banaketa eta efektu magnetikoak kontrolatzeko.
Blindajea
Etenaldian sortzen den metal-lurruna inguruko gainazaletan metatu daiteke. Etengailuaren barruko blindaje-egiturek material hori nondik nora doan kontrolatzen laguntzen dute eta beharrezko eremu elektrikoaren banaketa mantentzen laguntzen dute.
| Etenaldia | Zer Gertatzen da | Diseinu-eskakizuna |
|---|---|---|
| Kontaktuak itxiak | Korrontea kontaktu-sistematik igarotzen da | Kontaktu-erresistentzia baxua eta kontaktu-presio fidagarria |
| Kontaktuen irekiera | Kontaktuak bereizten hasten dira eta arku bat sor daiteke | Irekitze-abiadura kontrolatua eta kontaktuen geometria |
| Arku-aldia | Metal lurrunak eroapen elektrikoa onartzen du | Arkuaren portaera kontrolatua eta kontaktuaren higadura |
| Oraingo zero | Korronte alternoa zero puntu natural batera iristen da | Berreskuratze dielektriko azkarra |
| Eten ostekoa | Bereizitako kontaktuek berreskurapen tentsioa jasaten dute | Kontaktuen arteko isolamendu egonkorra |
Zergatik axola duen etengailu zigilatuak
Hutseko etengailua osagai itxi bat da. Bere barne-ingurunea fabrikazioan ezartzen da eta aurreikusitako bizitza osoan mantentzen da.
Hau eten-euskarri nagusi gisa likido edo gas bolumen handi baten menpe dauden sistemetatik desberdintzen da. Hutseko etengailua nahiko trinkoa den multzo batean ontziratu daiteke eta kommutagailuetan integra daiteke hainbat modutan.
Hala ere, etengailu itxi batek ez du esan nahi etengailu osoa mantentzerik gabe dagoenik. Funtzionamendu-mekanismoak, kanpoko isolamenduak, terminalek, kontrol-zirkuituek, errodamenduek, loturak eta switchgear interfazeek ikuskapen eta mantentze egokiak behar dituzte oraindik.
Hutseko etenaldia, beraz, hauste-arkitekturaren zati bat bezala ulertu behar da. Bere eraginkortasuna kontaktuen diseinuaren, etengailuen eraikuntzaren, mugimendu mekanikoaren, isolamenduaren berreskurapenaren eta babes-sistemaren koordinazioaren araberakoa da.
Zeintzuk dira Breakerren osagai nagusiak?
Tentsio ertaineko etengailu moderno batek hainbat multzo funtzional ditu. Bakoitzak uneko bideari, etenaldi-prozesuari, funtzionamendu mekanikoari, isolamendu-sistemari, kontrol-interfazeari edo instalazio-egiturari laguntzen dio.
Hutsean etengailua
Hutseko etengailuak kontaktu finkoa, mugikorra, kontaktu-hastaka, barneko blindaje-elementuak eta itxitura itxia ditu. Huts-ingurunean korrontea eteteko ardura duen zatia da.
Bere dimentsio-zehaztasuna eta barne-eraikuntza kritikoak dira, kontaktu-hutsuneak, lerrokatzeak, kontaktu-presioak eta geometria dielektrikoek aurreikusitako diseinu-mugetan egon behar dutelako.
Eragiketa-mekanismoa
Eragiketa-mekanismoak gordetako edo hornitutako energia mekanikoa kontaktu-mugimendu bihurtzen du. Malguki bidezko mekanismoak oso erabiliak dira tentsio ertaineko aplikazioetan, eta sistema eragile elektromagnetikoak zenbait diseinutan eskuragarri daude.
Mekanismoak etengailua ireki eta itxi behar du denbora eta bidaia koherentearekin. Era berean, behar den kontaktu-indarra mantendu behar du itxitako posizioan.
Euskarri isolatzaileak
Isolamenduak lurpeko itxituratik eta inguruko egituretatik fisikoki bereizten diren energizatutako osagaiak onartzen ditu. Beharrezko sakeak eta egonkortasun mekanikoa mantentzen laguntzen dute.
Terminalak eta egungo bidea
Borne primarioek etengailua gora eta beherako sare elektrikoarekin konektatzen dute. Haien diseinuak etengailuak busbarrekin, kable bidezko konexioekin edo beste konmutagailuekin nola interfazea duen zehazten du.
Kokapen eta adierazteko sistema
Kommutazio-instalazio askotan, adierazle mekanikoek etengailua irekita, itxita edo zehaztutako beste posizio batean dagoen adierazten dute. Hau bereziki garrantzitsua izan daiteke erretiratu daitezkeen ekipoetarako.
Kontrol eta zirkuitu laguntzaileak
Kontaktu laguntzaileek, abiarazte-bobinak, ixteko bobinak, motor-erakutsak, posizio-etengailuak eta beste zirkuitu batzuk etengailua babesteko eta kontrolerako ekipoekin komunikatzeko aukera ematen dute.
| Osagaia | Funtzio Nagusia | Ingeniaritza-gogoeta funtsezkoa |
|---|---|---|
| Hutsean etengailua | Arku etenaldia | Kontaktuen diseinua, hutsaren osotasuna, berreskuratze dielektrikoa |
| Eragiketa-mekanismoa | Kontaktuak irekitzea eta ixtea | Abiadura, bidaia, indarra, koherentzia, erresistentzia |
| Isolamendu euskarriak | Bereizketa elektrikoa eta egitura-euskarria | Errendimendu dielektrikoa eta erresistentzia mekanikoa |
| Terminal primarioak | Konektatu etengailua potentzia zirkuitura | Korronte-ahalmena, konexio geometria, tenperatura igoera |
| Kontaktu laguntzaileak | Egoera eta kontrolaren feedbacka | Kontaktuen fidagarritasuna eta zirkuituen bateragarritasuna |
| Bidaia eta zirkuitu itxiak | Eraginketa elektrikoa | Kontrol-tentsioa, tenporizazioa, babes-koordinazioa |
Sinkronizazio mekanikoa
Etengailu trifasikoak behar ditu kontaktuak modu koordinatuan funtzionatzeko. Mekanismoak mugimendua polo indibidualetara transferitzen du, faseak behar den denbora erlazioan ireki eta ixteko.
Gehiegizko denbora aldakuntzak aldaketen errendimenduan eragina izan dezake, beraz, mekanismoen doikuntza eta ikuskapena kalitatearen kontrol eta mantentze-lanaren zati garrantzitsuak dira.
Zergatik garrantzitsua da osagaien integrazioak
Kalitate handiko etengailu batek ezin du konpentsatu mekanismoaren lerrokatze txarra. Isolamendu sendoak ezin du gaizki diseinatutako terminal konexioa konpentsatu. Errele zehatz batek ezin du kontrol kableatu desegokia konpentsatu.
Haurraren errendimendu fidagarria, beraz, osagai horien guztien elkarrekintzaren araberakoa da.
Nola eragiten dute tentsio nominalak eta korronteak hautatzean?
Tentsio eta korronte nominalak etengailu baten oinarrizko funtzionamendu elektrikoa ezartzen dute. Ingeniariek aztertzen dituzten lehen zehaztapenen artean daude, baina ebaluazio tekniko oso baten zati bat baino ez dira.
Tentsio nominala
Tentsio nominalak etengailuak funtzionatuko duen sistema elektrikoarekin bat etorri behar du. Isolamendu-sistema dagozkien potentzia-maiztasun eta tentsio-tentsio iragankorretarako diseinatu behar da.
Tentsio ertaineko etengailuak tentsio klase desberdinetarako fabrika daitezke. Produktu-familiek 10 kV, 12 kV, 24 kV, 36 kV inguruko ekipamenduak izan ditzakete, edo diseinuaren eta merkatuaren arabera definitutako beste kalifikazio batzuk.
Benetako hautaketak sistemaren tentsio nominala eta aplikagarria den estandarra jarraitu behar du, eskuragarri dagoen hurrengo kalifikazioa hautatu beharrean.
Korronte nominala
Korronte nominalak etengailuak zehaztutako baldintzetan eraman dezakeen korronte jarraitua adierazten du. Errendimendu termikoa, beraz, zehaztapenerako funtsezkoa da.
Kontaktuak, terminalak, eroaleak, konexio malguak, busbar interfazeak eta itxituraren aireztapenak beroa sortzen eta xahutzen laguntzen dute.
Maiztasuna
Potentzia-maiztasunak etenaldi-sistemaren eta lotutako babes- eta neurketa-ekipoen portaera elektrikoan eragiten du. Produktuak 50 Hz, 60 Hz edo zehaztutako beste funtzionamendu-maiztasun baterako zehaztu daitezke.
Isolamendu maila
Isolamenduaren koordinazioak funtzionamendu-tentsio nominala baino gehiago barne hartzen du. Baliteke ekipamenduak diseinu-baldintzak ezarritako potentzia-maiztasunari eusteko tentsio eta bulkada-baldintzak jasan behar izatea.
| Parametroa | Zer Definitzen du | Zergatik Garrantzitsua |
|---|---|---|
| Tentsio nominala | Sistema elektrikoko tentsio-klasea | Isolamendu- eta kommutazio-baldintzak zehazten ditu |
| Korronte nominala | Etengabeko korronte gaitasuna | Baldintza termikoak eta eroaleak zehazten ditu |
| Maiztasun baloratua | Potentzia-sistemaren funtzionamendu-maiztasuna | Sare elektrikoarekin bateragarritasuna bermatzen du |
| Isolamendu maila | Erresistentzia dielektrikoen baldintzak | Isolamenduaren koordinazioa onartzen du |
| Zirkuitu laburren balorazioa | Matxura-korrontea etetea eta jasateko gaitasuna | Ekipamendua babesten du sareko akatsetan |
Tenperatura igoerari buruzko gogoetak
Korronte jarraituak beroa sortzen du kontaktu eta eroale elektrikoetan. Tenperatura igotzeko gaitasuna, beraz, itxitura antolamenduarekin batera ebaluatu behar da.
Metalezko itxitura trinko baten barruan instalatutako etengailu batek aireztatutako antolamendu handiago batean instalatutako etengailu beraren baldintza termiko desberdinak izan ditzake. Giro-tenperaturak eta instalazioaren altuerak errendimendu termikoan ere eragina izan dezakete.
Sistemaren tentsioa abiapuntua baino ez da
Bi etengailuek tentsio-kalifikazio antzekoa parteka dezakete, baina korronte-kalifikazioan, zirkuitu-labur-gaitasunean, funtzionamendu-mekanismoan, isolamendu-konfigurazioan, terminalen antolamenduan eta erresistentzia mekanikoan desberdinak dira.
Beraz, zehaztapen profesional batek aukeraketa zenbaki bakar batera murriztea saihestu behar du.
Zergatik dira garrantzitsuak zirkuitu laburren gaitasuna eta eten-abiadura?
Zirkuitu laburren errendimendua tentsio ertaineko etengailuen aukeraketan zehaztapen garrantzitsuenetako bat da. Matxurak oso korronte handiak eta indar elektromekaniko handiak sor ditzake epe laburrean.
Zirkuitu labur-korrontea
Eskuragarri dagoen matxura-korrontea sare elektrikoak zehazten du, sorgailuak, transformadoreak, eroaleak eta sistemaren inpedantzia barne. Kommutazio-ingeniari batek zirkuitu laburren azterketa baten bidez zehazten du.
Etengailuak kalkulatutako matxura-baldintzetarako egokia den eteteko gaitasuna izan behar du.
Eten-korrontea
Etengailuak sistemaren tentsio nominalean zehaztutako zirkuitulaburreko korrontea eteteko gai izan behar du. Eten prozesuak berreskuratze dielektrikoa mantendu behar du korrontea itzali ondoren.
Denbora laburrean erresistentzia
Etengailuen multzoak akats-korronteen eraginpean egon daitezke babes-sistemak gertaera garbitzen duen bitartean. Egitura mekaniko eta termikoak zehaztutako korronteari eutsi behar dio aplikagarri den iraupenerako.
Erresistentzia gailurra
Matxura-korronte baten balio gorenak indar elektrodinamikoak sortzen ditu eroaleetan eta egitura-osagaietan. Diseinu mekanikoak tentsio horiek kontuan hartu behar ditu.
Etenaldi-denbora
Matxurak garbitzeko sekuentzia osoak hainbat fase hartzen ditu barne: matxurak hautematea, errelearen erabakia, bidaia-seinalearen transmisioa, funtzionamendu-mekanismoaren mugimendua, kontaktuen bereizketa, arku-etenaldia eta sarearen berreskurapena.
Hausleak ez du modu independentean jokatzen. Garbiketa-denbora osoa errelearen, kontrol-zirkuituaren, abiarazte-bobinaren, mekanismo mekanikoaren, kontaktuen mugimenduaren eta sistema elektrikoaren araberakoa da.
Babes-erreleak matxura identifikatu behar du eta bidalketa-agindua eman behar du diseinatutako funtzionamendu-denboran.
Errelearen eta etengailuaren arteko bide elektrikoak bidalketa-agindua behar bezala transferitu behar du.
Sistema mekanikoak komando elektrikoa kontaktu-mugimendu errepikakorra bihurtu behar du.
Etengailuak korrontea garbitu eta behar den indar dielektrikoa berreskuratu behar du.
Zergatik etetea gaiak
Eten-medioak arkuak nola jokatzen duen zehazten du kontaktuen bereizketan. Hutsaren teknologiak ingurune zigilatu kontrolatua eskaintzen du eta kontaktuen geometria eta materialaren portaera erabiltzen ditu etenaldia lortzeko.
Horrek etengailuen dimentsio trinkoak eta eten-ganbera nahiko sinplea ahalbidetu ditzake eten teknologia zahar batzuekin alderatuta.
Hala ere, azken hausgailuaren kalifikazioa diseinu osoaren araberakoa da oraindik. Hutsaren teknologiak ez du esan nahi huts-hausle bakoitzak edozein akats korronte eten dezakeenik.
Planteamendu tekniko zuzena da, beraz, kalkulatutako sistemaren matxura-mailarekin hastea eta, ondoren, etengailuaren etendura eta jasateko gaitasunak aplikatzeko arauaren arabera egiaztatzea.
Nola eragiten dio funtzionamendu-mekanismoak errendimenduari?
Eragiketa-mekanismoak etengailu-kontaktuak zein azkar eta koherentziaz mugitzen diren zehazten du. Etenaldia gertaera mekanikoen sekuentzia zehatz batean gertatzen denez, mekanismoen diseinua funtsezkoa da errendimendurako.
Udaberriaren funtzionamendu-mekanismoak
Malguki-mekanismoek energia mekanikoa gordetzen dute ixteko edo irekitzeko eragiketa baten aurretik. Kontrol elektrikoko komandoek gordetako energia askatzen dute etengailuaren kontaktuak mugitzeko.
Arkitektura hau oso erabilia da tentsio ertaineko konmutagailuetan, mekanismoak kontaktu-mugimendu kontrolatua eman dezakeelako ibilaldi mekaniko osoan zehar etengabeko hornidura elektrikorik behar izan gabe.
Mekanismo elektromagnetikoak
Etengailuen diseinu batzuek sistema eragile elektromagnetikoak erabiltzen dituzte kontaktu mugimendua sortzeko. Mekanismo hauek funtzionamendu-ezaugarri desberdinak eman ditzakete eta etengailuen arkitektura eta kontrol-eskakizun espezifikoen arabera hauta daitezke.
Itxiera eragiketa
Itxieran, mekanismoak kontaktuak elkartu behar ditu abiadura egokiarekin eta azken ukipen indarrarekin. Ixteko portaera egonkorra inpaktu mekanikoa murrizten laguntzen du eta korrontearen eroapen egokia bermatzen du.
Irekitze eragiketa
Irekitzeko trazuak nahikoa azkarra eta koherentea izan behar du aurreikusitako etenaldi-prozesuari eusteko. Kontaktuak bereizteko distantzia eta abiadura garrantzitsuak dira etengailuak egoera dielektriko egokia ezarri behar duelako korrontea eten ondoren.
Energia biltegiratzea
Mekanismoek normalean energia biltegiratzeko adierazle bat edo motor bidezko kargatzeko sistema barne hartzen dute. Kontrol-sistemak zehaztu dezake mekanismoak hurrengo eragiketarako nahikoa energia duen ala ez.
Erresistentzia mekanikoa
Eragiketa errepikatuek malgukietan, ardatzetan, errodamenduetan, loturak, kisketak eta etengailu laguntzaileetan higadura sortzen dute. Erresistentzia mekanikoaren probak mekanismoak zehaztutako eragiketa-kopurua osatu dezakeen ala ez zehazten laguntzen du onartezina den narriadurarik gabe.
| Mekanismoaren Arloa | Beharrezko portaera | Balizko hutsegiteen kezka |
|---|---|---|
| Energia biltegiratzea | Funtzionamendurako prestaketa fidagarria | Kargatze-arazoak edo motor-arazoak |
| Unitatea irekitzea | Kontaktu azkarraren bereizketa koherentea | Mugimendu motela, higadura, oztopo mekanikoa |
| Drive ixtea | Kontaktu-konpromiso kontrolatua | Gehiegizko eragina edo itxiera osatugabea |
| Atxiloketa | Harremanetarako posizio segurua | Eskutiluaren doikuntza edo higadura okerra |
| Etengailu osagarriak | Posizioen feedback zehatza | Adierazpen okerra edo kontaktuaren degradazioa |
Denbora mekanikoak garrantzia du
Etengailu trifasiko baterako, hiru poloen funtzionamendua zehaztutako denbora-erlazioaren barruan geratu behar da. Polotik poloko gehiegizko aldakuntzak aldaketen portaeran eragina izan dezake eta fabrikazioan eta mantentze-lanetan kontrolatu behar da.
Mekanismoaren mantentzea
Zigilatutako etengailuak zerbitzu mugatua behar izan dezake aurreikusitako bizitzan zehar, baina mekanismoa kanpokoa eta mekanikoa da. Loturak, lubrifikazioak zehazten diren tokietan, lokailuak, malgukiak, errodamenduak eta kontaktu osagarriak ikuskatzea garrantzitsua izaten jarraitzen du.
Mantentze-planak fabrikatzailearen argibide teknikoak eta instalazioaren benetako aldaketa-betebeharra jarraitu behar ditu.
Zein da barruko eta kanpoko diseinuen arteko aldea?
Barruko eta kanpoko etengailuek oinarrizko etenaldi-printzipio bera erabil dezakete, baldintza mekaniko eta ingurumen-eskakizun oso desberdinak dituzten bitartean.
Barruko hausgailuak
Barruko etengailuak normalean kommutagailuen armairuetan edo gela elektrikoetan instalatzen dira. Inguruko ingurunea kontrolatuagoa izan daiteke, isolamendu eta itxitura trinkoak ahalbidetuz.
Barruko diseinuak sarritan unitate erretiratu edo instalazio finko gisa agertzen dira metalez estalitako switchgear barruan. Antolaketa zehatza panelen arkitekturaren araberakoa da.
Kanpoko etengailuak
Kanpoko ekipamenduek euria, hezetasuna, tenperatura aldaketak, eguzki-argia, kutsadura, hautsa, haizea eta beste ingurumen-estres batzuk jasan behar dituzte.
Kanpoko produktuek, beraz, itxitura egokiak zigilatzea, kanpoko isolamendua, materiala hautatzea, gainazalaren babesa eta eguraldiarekiko erresistenteak diren mekanismoak behar dituzte.
Isolamendu konposatua
Kanpoko hausgailuek material isolatzaile konposatuak erabil ditzakete, hala nola silikonazko kautxua edo epoxi-oinarritutako osagaiak, produktuaren arkitekturaren arabera. Material hauek isolamendu-errendimendua onartzen dute ingurumen-baldintza aldakorretan behar bezala diseinatuta.
Zutoinetan muntatutako instalazioak
Kanpoko banaketa etengailu batzuk zutoinetan muntatzeko diseinatuta daude. Konfigurazio honek aireko banaketa-sareetan integratzea erraztu dezake eta kommutazio-gailuak aztarna txiki samarra har dezake.
Azpiestazio-instalazioak
Azpiestazio etengailuak egituretan edo kanpoko konmutagailuen multzoetan instalatu daitezke. Haien konexio-barrak, korronte-transformadoreak, tentsio-transformadoreak, tentsio-erasogailuak eta lurrerako sistemak koordinatu behar dira.
| Instalazio mota | Ingurune Tipikoa | Diseinuaren ardatz nagusia |
|---|---|---|
| Barruko etengailuak | Gela elektrikoak eta armairu itxiak | Trinkotasuna, konpartimentuen integrazioa, zerbitzurako sarbidea |
| Kanpoko banaketa | Aire zabaleko sareak | Eguraldiarekiko erresistentzia eta isolamendu errendimendua |
| Zutoinetan muntatua | Goiko banaketa-sistemak | Pisua, muntatzeko egitura, urrutiko funtzionamendua |
| Kanpoko azpiestazioa | Erabilgarritasun eta industria azpiestazioek | Ingurumen erresistentzia, busbar integrazioa, isolamendu koordinazioa |
Ingurumen-faktoreak
Tenperaturak, altitudeak, kutsadurak, hezetasunak, gatzaren esposizioak eta erradiazio ultramoreak eragina izan dezakete ekipoen hautapena.
Esaterako, altuera handiak airearen isolamenduaren errendimendu dielektrikoan eragina izan dezake, eta kutsadura larriak kanpoko isolamendu gainazaletan eragina izan dezake. Kostaldeko inguruneek korrosioaren esposizioa areagotu dezakete, batez ere metalezko egitura eta konexioen inguruan.
Barrualdean ez du esan nahi mantentzerik gabekoa
Barruko ekipoak eguraldi zuzenetik babestuta daude, baina hautsak, kondentsazioak, tenperaturaren zikloak eta higadura mekanikoak mekanismoari eta konexio elektrikoei eragin diezaiekete.
Beraz, ingurumenaren babesa modu errealistaz ebaluatu behar da, barruko ekipoak baldintza ezin hobeetan funtzionatzen duela suposatu beharrean.
Nola konparatzen dira huts-hausleak beste etenaldi-teknologiekin?
Etenaldi teknologien arteko desberdintasunak ulertzeak ingeniariei erabaki tekniko informatua hartzen laguntzen die. Teknologia bakoitzak bere ezaugarri elektrikoak, mekanikoak, ingurumenak eta mantentze-lanak ditu.
Airearen etenaldia
Aire-zirkuituaren etenaldiak airea erabiltzen du arku-medio gisa. Historikoki, aire-sistemak tentsio-klase askotan erabili izan dira. Haien diseinuak arku-jarioak, leherketa magnetikoa edo arkua kontrolatzeko beste metodo batzuk izan ditzake.
Tentsio ertainean, hutseko eten trinkoak beste arkitektura fisiko bat eskain dezake eten prozesua ganbera itxi baten barruan jarriz.
Petrolioaren etenaldia
Olioaren etengailuek olio isolatzailea erabiltzen dute, bai bitarteko isolatzaile gisa, bai arkua itzaltzeko prozesuaren parte gisa. Instalazio zaharragoek oraindik ekipamendu hori eduki dezakete, baina tentsio ertaineko instalazio modernoek teknologia alternatiboak erabiltzen dituzte maiz.
Olio-sistemek olioaren egoerari, eusteari, ihesari, kutsadurari eta lotutako mantentze-arazoei arreta eskatzen diete.
SF6 etenaldia
SF6 gasa Historikoki gasez isolatutako eta gas-zirkuitu hausteko ekipoetan erabili izan da, bere isolamendu elektrikoa eta arkua itzaltzeko ezaugarriengatik. Hala ere, ingurumen-arloko kontuek aplikazio egokietan teknologia alternatiboak garatzea eta hartzea bultzatu dute.
Hutseko etenaldia
Hutsean eteteak huts-ganbera itxia erabiltzen du. Bere elementu eten trinkoa eta etengailuaren barruan olio isolatzailerik eza teknologiaren ezaugarri garrantzitsuak dira.
| Teknologia | Arku ertaina | Kontsiderazio tipikoa |
|---|---|---|
| Airea | Airea | Arkua kontrolatzeko egitura eta isolamendu fisikoaren eskakizunak |
| Olioa | Olio isolatzailea | Olioaren egoera, eustea, mantentzea |
| SF6 gasa | SF6 | Gasen zigilatzea, manipulazioa, ingurumen kontuak |
| Hutsean | Metal-lurrun-arkuaren portaera duen hutsa | Etengailuen diseinua, kontaktuaren materiala, mekanismoaren errendimendua |
Zergatik hutsaren teknologia oso erabiltzen da tentsio ertainean
Hutseko etenaldiak etengailu trinkoa, arku azkar desagertzea eta eten-ingurune itxia eman ditzake. Ezaugarri hauek ondo egokitzen dira barruko tentsio ertaineko etengailuekin eta kanpoko banaketarako aplikazio askotan.
Teknologia etengailu-mekanismo modernoekin eta babes digitaleko sistemekin ere bateragarria da.
Teknologiaren hautaketak aplikazioaren espezifikoa izaten jarraitu behar du
Teknikoki ez da egokia eten-euskarri bat unibertsalki goi mailakoa izatea. Ikuspegi zuzena sare elektrikoaren eskakizunak, instalazio eskuragarri dagoen espazioa, ingurumen-baldintzak, funtzionamendu-betebeharra, babes-arkitektura, estandar aplikagarriak eta mantentze-estrategia konparatzea da.
Teknologia egokia eskakizun multzo osoa betetzen duena da.
Nola funtzionatzen du Breaker-ek babes-errele eta sentsoreekin?
Etengailu batek oso gutxitan funtzionatzen du bakarrik. Haren bidaia eta ixteko ekintzak baldintza elektrikoak neurtzen dituen eta aldatzeko ekintza noiz behar den zehazten duen babes-sistema batekin koordinatzen dira normalean.
Korronte transformadoreak
Korronte-transformadoreek korronte-informazio eskalatua ematen diete babes-erreleei eta kontagailuei. Haien ratioak eta zehaztasun-ezaugarriak babes-eskemarekin bat etorri behar dira.
Korronte-transformadoreak eta etengailuak matxurak garbitzeko kate beraren parte dira. CT konfigurazioa edo kableatzea okerra bada, baliteke erreleak esperotako seinalea ez jasotzea.
Tentsio-transformadoreak
Tentsio-transformadoreek tentsio-informazioa eman dezakete babesteko, neurtzeko, sinkronizatzeko eta kontrolatzeko. Babes funtzioaren arabera, erreleak tentsioa erabil dezake korrontearekin batera sarearen egoera elektrikoa zehazteko.
Babes-erreleak
Babes-erreleek etengabe ebaluatzen dituzte neurketa elektrikoak. Aplikazioaren arabera, funtzioek gainkorrontea, lur-matxura, azpitentsioa, gaintentsioa, norabide-babesa, motorraren babesa, transformadoreen babesa edo beste funtzio espezializatu batzuk izan ditzakete.
Bidaia-zirkuitua
Erreleak etengailuak ireki behar duela zehazten duenean, kontrol-zirkuitutik bidalketa-agindu bat bidaltzen du. Bidaia-bobinak mekanismoa eragiten du, eta gero kontaktuak bereizten ditu.
Itxiera kontrola
Itxiera ere kontrolatzen da. Sistemak tokiko eta urrutiko ixteko kontrolak, interblokeo elektrikoak, sinkronizazio funtzioak eta seinale baimentzaileak izan ditzake.
| Sistemaren elementua | Funtzioa | Hauslearekiko harremana |
|---|---|---|
| Korronte-transformadorea | Korrontea neurtzen du | Babesa eta neurketa sarrera eskaintzen ditu |
| Tentsio-transformadorea | Tentsioa neurtzen du | Babeserako eta kontrolerako tentsioaren informazioa ematen du |
| Babes-errelea | Baldintza elektrikoak ebaluatzen ditu | Bidaia edo baimen-aginduak ematen ditu |
| Bidaiaren bobina | Agindu elektrikoa ekintza mekaniko bihurtzen du | Etengailuaren irekiera abiarazten du |
| Kontrol-sistema | Aldaketa eta egoera gainbegiratzen ditu | Tokiko, urruneko eta interblokeatutako eragiketa kudeatzen du |
Elkarlokatzea
Interblokeatzea segurtasun ezaugarri garrantzitsu bat da. Blokeo mekaniko edo elektrikoek aukeratutako ekintzak eragotzi ditzakete ekipoa egoera desegokian dagoenean.
Esate baterako, etengailu erretiragarri bati ezingo zaio posizioen artean mugitu itxita dagoen bitartean. Lurrerako etengailu bat funtzionatzea eragotzi daiteke zirkuitu primarioa dinamizatuta dagoen bitartean, sistemaren arkitekturaren arabera.
Urruneko monitorizazioa
Instalazio elektriko modernoek gero eta gehiago erabiltzen dute komunikazio digitala etengailuaren posizioa, bidaiaren egoera, mekanismoaren egoera eta beste parametro batzuk kontrolatzeko.
Urruneko informazioak kontzientzia operatiboa hobe dezake, baina monitorizazio digitalak ez ditu tokiko segurtasun prozedura zuzenak ordezkatzen. Mantentze-taldeek isolamendu-, egiaztapen-, lurreratze- eta lan-praktikak definitu behar dituzte oraindik.
Zein aplikaziok erabiltzen dute aldaketa-teknologia hau?
Hutseko etenaldiaren teknologia tentsio ertaineko aplikazio askotan erabiltzen da, bere forma trinkoa eta etengailu zigilatua banaketa-arkitektura ugari egokitzen direlako.
Elikadura aldatzeko, transformadoreen konexioetarako, autobus sekzioetarako eta zerbitzu-sareen banaketa babesteko erabiltzen da.
Motorrak, transformadoreak, prozesu-ekipoak eta barne banaketa-sistemak zerbitzatzen dituzten tentsio ertaineko elikadurarako erabiltzen da.
Bilketa-sistemak, transformadore-konexioak, elikaduraren babesa eta eguzki- eta haize-instalazioetan kontrolatutako kommutazioa onartzen ditu.
Ekipoek industria-ingurune zorrotzetan funtzionatu behar duten tentsio ertaineko banaketa-sareetan aplika daiteke.
Erdi-tentsioko hornidura elektrikoa jasotzen duten eta transformadoreen eta elikagailuen bidez potentzia banatzen duten eraikin eta campus handietan erabiltzen da.
Trenbiderako, garraiorako, aireportuetarako eta tentsio ertaineko kommutazio kontrolatua behar duten beste azpiegituretarako banaketa elektrikoa onartzen du.
Erabilgarritasun banaketa
Zerbitzu-sareek tentsio ertaineko etengailuak erabiltzen dituzte elikadurak kudeatzeko eta banaketa-zirkuituak sekzionatzeko. Etengailu batek matxuratutako elikadura isolatu dezake, sareko beste zati batzuk energeizatuta mantentzen uzten duen bitartean, sarearen topologiak eta babes-koordinazioak baimentzen duenean.
Kanpoko zutoinetan muntatutako konfigurazioak erabilgarriak izan daitezke aireko banaketa-sistemetan, barruko etengailuak maiz azpiestazioetan eta banaketa-multzo trinkoetan integratzen diren bitartean.
Banaketa industriala
Industri lantegiek tentsio ertaineko motor, transformadore, prozesu-lerro eta karga elektriko handiak izan ditzakete. Babes selektiboa bereziki garrantzitsua da, banaketa-atal handiago baten alferrikako astintzeak beherako hainbat zirkuitu eragin ditzakeelako.
Beraz, etengailuak lantegiaren arkitektura elektrikoa islatzen duen babes-eskema batekin lan egin behar du.
Transformadoreen babesa
Tentsio ertaineko etengailuak transformadoreen alde primarioan edo sekundarioan erabil daitezke sarearen diseinuaren arabera. Babes-sistemak gain-korrontea, lur-matxura, tenperatura eta transformadoreen berariazko beste funtzio batzuk izan ditzake.
Motor aldaketa
Motor handiek tentsio ertaineko etenketa eta babesa behar ditzakete. Motor-aplikazioek beren erronkak aurkezten dituzte, abiarazte-korronteak funtzionamendu-korronte arrunta baino nabarmen handiagoak izan daitezkeelako.
Hortaz, etengailua eta babes-errelea aukeratu behar dira motorraren abiarazte-ezaugarrien eta babes-baldintzen arabera.
Energia berriztagarrien sistemak
Eguzki- eta haize-proiektuek bilketa-elikadura eta transformadore-interfaze anitz izaten dituzte. Tentsio ertaineko etengailuak bilketa-sareko atalak konektatu eta isolatzeko eta sorkuntza-ekipoekin babesa koordinatzeko erabil daitezke.
Azpiegitura kritikoak
Ospitaleek, datu-zentroek, aireportuek, ura tratatzeko instalazioek eta komunikazio-azpiegiturek oso koordinatutako tentsio ertaineko banaketa-sistemak behar ditzakete. Ingurune hauetan etengailuak hautatzea oso lotuta dago erredundantziarekin, babesaren selektibitatearekin, mantentze-prozedurekin eta operazio-jarraitasunarekin.
Aplikazio guzti hauetan, etengailua arkitektura elektriko handiago baten parte da. Aplikazioak tentsio, korronte, akatsen kalifikazioa, babes-eskema, kontrol-antolaketa, ingurumen-diseinua eta mantentze-estrategia zuzenak zehazten ditu.
Zein ohiko hautaketa eta instalazio akatsak saihestu behar dira?
Etengailu-arazo asko zehaztapen osatugabeetara edo instalazio-suposizioetara itzuli daitezke. Akats garrantzitsuenak ingeniariek etengailua osagai isolatu gisa tratatzen dutenean gertatzen dira, babes eta banaketa sistema oso baten parte izan beharrean.
- Tentsioaren arabera bakarrik aukeratzea:Korronte nominala, matxura-gaitasuna, isolamendua, funtzionamendu-mekanismoa eta ingurunea ere bat egin behar dute.
- Zirkuitu laburren kalkuluak alde batera utzita:Eskuragarri dagoen matxura-korrontea ezarri behar da etengailuaren kalifikazioa amaitu aurretik.
- Babes-koordinazioa alde batera utzita:Erreleen ezarpenek eta etengailuen errendimenduak nahi den selektibitatea onartu behar dute.
- Kableen espazioa gutxiestea:Kableen amaierak eta okertze-erradioak eragin dezakete konmutagailuen antolamendu praktikoan.
- Kontrol-tentsioa kontuan hartu gabe:Bidaiak eta ixteko zirkuituek potentzia osagarri egokia behar dute.
- Interblokeoak alde batera utzita:Eragiketa-sekuentziak etengailuaren arkitektura osoarekin egiaztatu behar dira.
- Mantentze-plangintza saltatu:Mekanismoak, terminalek, kontrol-zirkuituek eta inguruko kommutagailuek oraindik ikuskatu behar dute.
- Dokumentazio osatugabea erabiliz:Marrazkiak, kable-diagramak, plakaren datuek eta proba-erregistroek konfigurazio bera deskribatu behar dute.
"Balorazio altuena beti da hobea" arazoa
Balorazio altuagoa ez da automatikoki ingeniaritza aukera zuzena. Etengailuak etengailu fisikoa, kableen antolaketa, babes-sistema, kontrol-tentsioa eta instalazio-ingurunera egokitu behar ditu.
Hautaketa kalkulatutako eskakizunetan eta aplikagarriak diren diseinu-marjinetan oinarritu behar da.
"Hutsak mantentzerik gabeko" arazoa
Hutseko etengailua itxita dago, baina etengailuak higadura jasan dezaketen osagai mekanikoak eta elektrikoak ditu. Malgukiak, errodamenduak, loturak, etengailu osagarriak, bidaia-zirkuitu, terminalak eta kontrol-konektoreak mantentze-puntu garrantzitsuak izaten jarraitzen dute.
"Hasigailu bera nonahi" arazoa
Barneko industria-gela garbi batek eta kostaldeko kanpoko azpiestazio batek oso ingurune desberdinak adierazten dituzte. Eraikuntza fisiko bera ez da automatikoki onartu behar bietara egokitzen denik.
"Geroagoko instalazioa" arazoa
Etengailuen muntaketa, kableen amaiera, kontrol kableatuak, interblokeoak eta itxituraren dimentsioak kontuan hartu behar dira kommutagailuen diseinuan. Fabrikazio ondoren xehetasun hauek egokitzea zaila izan daiteke.
"Agiri behin" arazoa
Proiektu batean egindako aldaketak lerro bakarreko diagraman, panelen marrazkietan, kableatu eskemetan, babes-ezarpenetan, materialen fakturan eta martxan jartzeko dokumentuetan islatu behar dira.
Nola ebaluatu behar dira probak eta estandarrak?
Tentsio ertaineko etengailuak segurtasunerako funtsezkoak diren gailu elektrikoak dira, beraz, probak funtsezko eginkizuna du haien errendimendua egiaztatzeko.
IEC 62271 estandar familia garrantzitsu bat da, goi-tentsioko kommutagailuak eta kontrol-tresnerrak biltzen dituena. Pieza ezberdinek ekipamendu mota eta proba-baldintza desberdinak zuzentzen dituzte.
Ohiko probak
Ohiko probak fabrikatutako ekipoetan egiten dira produkzio-unitate bakoitzak aplikagarriak diren diseinu-eskakizunak betetzen dituela egiaztatzeko.
Proba programa zehatza etengailuaren diseinuaren araberakoa da, baina elektrizitate, mekaniko, kontrol eta isolamenduarekin lotutako egiaztapenak izan ditzake.
Mota probak
Mota-probek diseinu jakin baten errendimendua balioztatzen dute, saiakuntza-baldintza zehatzetan. Tenperaturaren igoera, errendimendu dielektrikoa, zirkuitu laburren etenaldia, erresistentzia mekanikoa, barne-arkuaren portaera eta beste ezaugarri batzuei aurre egin diezaiekete.
Saiakuntza dielektrikoak
Proba dielektrikoek isolamendu-sistemak zehaztutako tentsio-esfortzua jasan dezakeen ala ez ebaluatzen dute. Honek potentzia-maiztasunari eusteko eta bulkadari lotutako probak izan ditzake aplikagarriak diren eskakizunen arabera.
Erresistentzia mekanikoko proba
Erresistentzia mekanikoen probak funtzionamendu-mekanismoak behar den aldaketa-eragiketa-kopurua osatu dezakeen ala ez ebaluatzen du, onartezina den narriadurarik gabe.
Zirkuitu laburren probak
Zirkuitu laburreko probek etengailuak definitutako matxura-korronte baldintzak eteteko duen gaitasuna ebaluatu dezakete. Hau eten sistema osoaren erakustaldi esanguratsuenetako bat da.
Tenperatura igoeraren proba
Tenperatura igoeraren probak korrontea garraiatzen duten osagaien portaera termikoa egiaztatzen du, korronte zehaztutako baldintzetan. Kontaktuen erresistentziak, eroaleen geometriak, terminalek eta itxituraren diseinuak laguntzen dute emaitzan.
| Proba Kategoria | Helburu nagusia | Froga tipikoak |
|---|---|---|
| Ohiko proba | Egiaztatu fabrikatutako unitate bakoitza | Ohiko ikuskapen- eta proben erregistroak |
| Mota proba | Balioztatzea diseinua zehaztutako baldintzetan | Mota-probaren txostena edo ziurtagiria |
| Proba dielektrikoa | Egiaztatu isolamenduaren erresistentzia | Proba elektrikoen erregistroa |
| Erresistentzia mekanikoa | Egiaztatu aldatzeko mekanismoaren iraunkortasuna | Erresistentzia-probaren dokumentazioa |
| Zirkuitu laburren proba | Egiaztatu akatsak eteteko gaitasuna | Aplika daitekeen mota-probaren dokumentazioa |
| Tenperatura igoera | Korronte etengabeko portaera termikoa ebaluatzea | Errendimendu termikoaren probaren erregistroa |
Proba-esparrua garrantzitsua da
Proba-ziurtagiria testuinguruan berrikusi behar da. Probatutako tentsioa, korrontea, etengailuaren eraikuntza, mekanismoa, isolamendu-sistema eta osagarriak hornitzen den konfigurazioarekin bat etorri behar dira.
Produktu-konfigurazio batekin lotutako ziurtagiria ez da automatikoki onartu behar produktu-familiaren aldaera guztiak estaltzen dituenik.
Fabrikaren ikuskapena
Kalitate-programek dimentsio-kontrolak, hutsaren osotasunaren egiaztapena, kontaktuen erresistentziaren neurketa, denboraren egiaztapen mekanikoak, kontrol-zirkuituen egiaztapena eta ikus-ikuskapena ere izan ditzakete.
Gunearen martxan jartzea
Instalatu ondoren, etengailua eta etengailuen muntaia proiektuaren prozeduren arabera martxan jarri behar da. Honek isolamendu-probak, kontaktuen erresistentziaren neurketa, funtzionamendu mekanikoaren egiaztapenak, babes-erreleen probak, kontrol-zirkuituen egiaztapenak, interblokeoaren egiaztapena eta proba funtzionalak izan ditzake.
Zer sartu behar du zehaztapen tekniko profesional batek?
Zehaztapen profesional batek ingeniariei eta erosketa-taldeei behar adina informazio eman behar die etengailu egokia aukeratzeko ekipoak fabrikaziora edo instalaziora iritsi aurretik.
| Zehaztapen Eremua | Definitzeko informazioa | Zergatik Garrantzitsua |
|---|---|---|
| Tentsio nominala | Sistemaren tentsioa eta ekipoen balorazioa | Elektrizitate- eta isolamendu-baldintzak zehazten ditu |
| Korronte nominala | Etengabeko korronte gaitasuna | Baldintza termikoak eta eroaleak zehazten ditu |
| Maiztasuna | 50 Hz, 60 Hz edo zehaztutako sistemaren maiztasuna | Sare elektrikoarekin bateragarritasuna bermatzen du |
| Hausteko ahalmena | Beharrezkoa den zirkuitulaburra etenduraren kalifikazioa | Matxura mailarako egokitasuna zehazten du |
| Jasateko gaitasuna | Denbora laburreko eta gailurreko erresistentzia-baldintzak | Egiturazko eta akats termikoen errendimendua onartzen du |
| Isolamendua | Isolamendu maila eta eraikuntza | Egokitasun dielektrikoa bermatzen du |
| Eragiketa-mekanismoa | Malgukia, elektromagnetikoa edo definitutako alternatiba | Kontrola eta portaera mekanikoa zehazten ditu |
| Kontrol-tentsioa | Bidaia, itxi, motorraren eta zirkuitu laguntzaileen tentsioa | Kontrol-sistemarekin bateragarritasuna bermatzen du |
| Muntatzeko antolamendua | Finkoa, erretiragarria, zutoinetan muntatua edo beste antolamendu bat | Bateragarritasun fisikoa bermatzen du |
| Ingurumena | Barruan, kanpoan, tenperatura, altitudea, kutsadura | Produktua guneko baldintzekin lotzen du |
Hasi lerro bakarreko diagramarekin
Linea bakarreko diagramak etengailua non kokatzen den definitzen du sare elektrikoan. Sarrerako eta irteerako elikadurak, transformadoreak, motorrak, sorgailuak, barra-barrak, babes-eremuak eta beste elementu garrantzitsu batzuk erakusten ditu.
Etengailuaren zehaztapena testuinguru elektriko horretatik garatu behar da.
Definitu etengailuaren posizioa
Zehaztapenak etengailua finkoa ala erretiragarria den adierazi behar du eta dagozkion posizioak eta interblokeatzeko baldintzak deskribatu behar dira.
Konexio nagusiak definitzea
Konexioaren geometria bereziki garrantzitsua da kommutagailuak integratzeko. Busbarren tarteak, kableen amaierak, terminalen orientazioa eta faseen antolamendua panelaren diseinuarekin bat etorri behar dute.
Funtzio laguntzaileak definitu
Kontaktu osagarriak, abiarazte-bobinak, ixteko bobinak, tentsio azpiko askapenak, motor-eragileak, adierazle mekanikoak eta urrutiko aginte-interfazeak argi eta garbi zerrendatu behar dira hala badagokio.
Babes eskakizunak zehaztu
Babesaren zehaztapenak beharrezkoak diren errele-funtzioak, CT erlazioak, tentsio-sarrerak, hala badagokio, abiarazte-logika, interblokeoak eta komunikazio-interfazeak identifikatu behar ditu.
Ingurumen-eskakizunak zehaztea
Proiektuak hautsigailuak barrualdean edo kanpoan funtzionatuko duen zehaztu behar du eta dagokion tenperatura, altitudea, hezetasuna, kutsadura, sismikoa eta korrosioari buruzko informazio garrantzitsua eman beharko du.
Proba-baldintzak definitzea
Dokumentu teknikoak arau aplikagarriak, ohiko probak, proba motaren itxaropenak, ikuskapen-eskakizunak eta martxan jartzeko prozedurak identifikatu behar ditu.
- Definitu sistema elektrikoa:Tentsioa, maiztasuna, sarearen konfigurazioa eta lurrerako antolamendua ezartzea.
- Kalkulatu sistemaren akatsen baldintzak:Zehaztu erabilgarri dagoen zirkuitulabur-korrontea etengailuaren kokalekuan.
- Karga jarraitua definitu:Ezartzea egungo eta espero diren funtzionamendu-baldintzak.
- Aukeratu eten-arkitektura:Egiaztatu hutsaren teknologia eta etengailuaren konfigurazio egokia.
- Definitu funtzionamendu-mekanismoa:Zehaztu behar den malgukia edo antolamendu elektromagnetikoa eta funtzionamendu-sekuentzia.
- Definitu babesa:Koordenatu CTak, tentsio-sarrerak, erreleak, abiarazte zirkuituak eta interblokeoak.
- Instalazio fisikoa zehaztu:Egiaztatu eraikuntza finkoa edo erretiratu daitekeena, terminalak, neurriak eta kableen interfazeak.
- Berrikusi gunearen baldintzak:Egiaztatu tenperatura, hezetasuna, altitudea, kutsadura, korrosioa eta ingurumen-esposizioa.
- Definitu proba:Egiaztatu aplika daitezkeen errutina, mota, fabrika, gunea eta martxan jartzeko probak.
- Kontrol-dokumentazioa:Ziurtatu marrazki, ezarpen, zehaztapen eta ziurtagiri guztiek azken konfigurazio bera deskribatzen dutela.
Zer eskatu behar dute erosleek onartu aurretik?
- Antolamendu orokorraren marrazkia:Egiaztatu dimentsio orokorrak, muntaketa, terminalen posizioak eta zerbitzurako tarteak.
- Eskema elektrikoa:Berretsi bidaia, itxi, laguntzaile, interblokeatu eta kontrolatzeko zirkuituak.
- Plakaren datuak:Egiaztatu tentsioa, korrontea, maiztasuna, eten-ahalmena eta dagozkion ezaugarri nominalak.
- Babes interfazea:Egiaztatu CT, VT, errele, bidaia eta komunikazio interfazeak.
- Proba dokumentazioa:Hornitutako diseinuari dagozkion ohiko eta proba motako erregistroen esparrua berrestea.
- Instalazioaren informazioa:Berretsi jasotzeko, garraiatzeko, konexio-, martxan jartzeko eta mantentze-eskakizunak.
Zehaztapen tekniko zehatz batek ingeniaritza, erosketa, fabrikazio, martxan jartzea eta mantentze-taldeen arteko anbiguotasuna murrizten du. Gainera, interfazearen informazioa faltak eragindako azken faseko aldaketak saihesten laguntzen du.
Maiz egiten diren galderak
Zein da hutseko etengailuaren funtzio nagusia?
Tentsio ertaineko zirkuitu elektrikoak konektatu eta deskonektatzen ditu eta korrontea eteten du zehaztutako baldintza normal eta akatsetan. Eten-prozesua huts-etengailu itxi baten barruan gertatzen da.
Zergatik erabiltzen da hutsa arku elektrikoa eteteko?
Hutsak ingurune dielektriko kontrolatua eskaintzen du, non arkuaren portaera airearen, petrolioaren edo gasaren etenaren desberdina den. Kontaktuen bereizketa eta korronte zero ondoren, hutseko etengailuak indar dielektrikoa azkar berreskura dezake bere diseinatutako baldintzetan.
Zer da hutseko etengailu bat?
Hutseko etengailua kontaktu elektriko finko eta mugikorrak eta barneko blindaje-osagaiak dituen ganbera itxi bat da. Etengailua irekitzean benetako korronte-etenaldia egiten du.
Zein da etengailu baten eta kontaktore baten arteko aldea?
Etengailu bat matxura-korronteak eteteko diseinatuta dago bere gaitasun nominalaren barruan eta babes-funtzioak emateko. Kontaktore bat, oro har, funtzionamendu-baldintza zehaztuetan kargak maiz aldatzeko diseinatuta dago eta normalean ez da etengailu baten akatsak garbitzeko eginkizun bera betetzeko.
Zer tentsio-mailak balio dezake hutsean etenaren teknologiak?
Hutseko etenaldia oso erabilia da tentsio ertaineko ekipoetan. Produktu espezifikoak tentsio-klaseetarako diseina daitezke, hala nola 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV, eta fabrikatzailearen diseinuaren eta aplikagarri den estandarraren arabera definitutako beste kalifikazio batzuetarako.
Zergatik da garrantzitsua zirkuitulaburrak hausteko ahalmena?
Matxura batek korronte oso altua sor dezake. Etengailuak sistemaren tentsioan zehaztutako matxura-korrontea eteteko gai izan behar du akats onartezinik gabe. Beharrezko balorazioa sareko zirkuitu laburren benetako kalkuluan oinarritu behar da.
Zein da funtzionamendu-mekanismoaren zeregina?
Eragiketa-mekanismoak kontaktuak ireki eta ixteko behar den mugimendu mekanikoa ematen du. Kontaktuen bidaia, abiadura, indarra eta denbora kontrolatzen ditu eta, beraz, eragin zuzena du etenaldi eta itxieraren errendimenduan.
Udaberriko mekanismoak erabili ohi al dira?
Bai. Malguki bidezko mekanismoak oso erabiliak dira tentsio ertaineko etengailuetan. Energia mekanikoa metatzen dute eta askatzen dute irekitzeko edo ixteko eragiketa egiteko.
Mekanismo elektromagnetikoak ere erabil daitezke?
Bai. Etengailu-diseinu batzuek funtzionamendu-mekanismo elektromagnetikoak erabiltzen dituzte. Hautagailuaren arkitekturaren, kontrol-baldintzen, funtzionamendu-sekuentziaren eta proiektuaren zehaztapenaren araberakoa da aukera.
Hutseko hausturak mantentzerik gabe al dira?
Ez. Hutseko etengailua zigilatuta dago, eta horrek etengailuaren barruko mantentze-lanak mugatzen ditu, baina etengailu osoak oraindik ere baditu mekanismo mekanikoak, terminalak, kontaktu laguntzaileak, kontrol-zirkuitu, isolamendu-egiturak eta ikuskapen eta zerbitzu egokia behar duten beste osagai batzuk.
Zer mantentze-lan behar du funtzionamendu-mekanismoak?
Mantentze-lanak lotura mekanikoak, malgukiak, errodamenduak, kisketak, finkagailuak, etengailu osagarriak, kontrol-kableatuak eta koipetze-puntuak ikuskatu ditzakete. Prozedura zehatzak fabrikatzailearen mantentze-dokumentazioa eta ekipoaren funtzionamendu-betebeharra jarraitu behar ditu.
Zein da barruko eta kanpoko hutsuneen arteko aldea?
Barruko produktuak normalean babestutako konmutagailuetan edo gela elektrikoetan integratzen dira, eta kanpoko produktuak euria, tenperatura-aldaketak, eguzki-argia, kutsadura eta beste ingurumen-baldintza batzuk jasateko diseinatuta daude. Etenaldi elektrikoaren printzipioa antzekoa izan daiteke, baina itxitura eta isolamendu baldintzak desberdinak dira.
Zer da etengailu erretiragarria?
Etengailu erretiragarri bat kommutagailuetan definitutako posizio mekanikoen artean mugi daiteke, hala nola konektatutako, probatzeko eta isolatutako posizioen artean, ekipoaren diseinuaren arabera. Antolamendu honek mantentze- eta proba-prozedurak onar ditzake interblokeatzeko definitutako funtzioak mantenduz.
Nola funtzionatzen du etengailuak babes-errele batekin?
Erreleak korronte-transformadoreetatik eta, hala badagokio, tentsio-transformadoreetatik jasotzen ditu neurketa elektrikoak. Erreleak zehaztutako egoera anormal bat identifikatzen duenean, etengailura bidalketa-seinalea bidaltzen du. Bidaia-bobinak kontaktuak irekitzeko mekanismoa eragiten du.
Zergatik dira garrantzitsuak korronte transformadoreak?
Korronte-transformadoreek korronte-seinale eskalatuak eskaintzen dituzte babesteko eta neurtzeko. Haien erlazioa, zehaztasuna, zama eta konexio-antolamendua babes-errelearekin eta sistema elektriko orokorrarekin koordinatu behar dira.
Zergatik erabiltzen dira batzuetan tentsio-transformadoreak etengailu batekin?
Tentsio-transformadoreek tentsio-seinale eskalatuak eskaintzen dituzte neurtzeko, babesteko, sinkronizatzeko eta kontrolatzeko. Aplikazioaren arabera, babes-erreleak tentsio-informazioa erabil dezake uneko informazioarekin batera matxura edo funtzionamendu-egoera anormal bat dagoen zehazteko.
Zein da elkarlokatzearen helburua?
Interblokeatzeak definitutako funtzionamendu-sekuentzia ez-seguruak saihesten laguntzen du. Etengailuaren diseinuaren arabera, etengailuen mugimendua, lur-etengailuaren funtzionamendua edo ixteko ekintzak muga ditzake eskatutako baldintzak betetzen diren arte.
Zein estandar daude normalean tentsio ertaineko etengailuekin?
IEC 62271 estandar familia garrantzitsu bat da, goi-tentsioko kommutagailuak eta kontrol-tresnerrak biltzen dituena. Aplikatu beharreko zatia ekipamendu motaren eta diseinuaren araberakoa da. Estatuko eta eskualdeko eskakizunak ere aplika daitezke.
Zein da ohiko probaren eta proba motaren arteko aldea?
Ohiko probak fabrikatutako unitateetan egiten dira produkzio-eskakizunekin bat datozen egiaztatzeko. Mota-probak diseinu baten errendimendua ebaluatzen du zehaztutako proba-baldintzetan eta, oro har, diseinuaren baliozkotzearen zati gisa egiten da.
Zer informazio tekniko eman behar da etengailu bat aukeratzerakoan?
Informazio garrantzitsua sistemaren tentsioa, korronte nominala, maiztasuna, zirkuitu laburren maila, isolamendu-eskakizunak, instalazioaren kokapena, eraikuntza finkoa edo erretiratu daitekeena, kontrol-tentsioa, babes-funtzioak, kontaktu osagarriak, terminalen antolamendua, ingurumen-baldintzak eta aplikagarriak diren arau eta probak dira.
Etengailua pertsonalizatu al daiteke kommutagailuen armairu jakin baterako?
Produktu-familiaren arabera, proiektuaren eskakizun espezifikoak muntatzeko dimentsioak, terminalen antolamendua, kontrol-tentsioa, zirkuitu osagarriak, mekanismoen konfigurazioa, babes-interfazeak eta definitutako beste parametro tekniko batzuk izan daitezke. Pertsonalizatutako konfigurazioak onartutako ingeniaritza dokumentuen bidez kontrolatu behar dira.
Zein industriak erabili ohi dute hutsean eteteko teknologia?
Aplikazioen artean erabilgarritasun banaketa, azpiestazioak, industria-plantak, meatzaritza, energia berriztagarrien instalazioak, merkataritza-eraikinak, garraio-azpiegiturak, uraren tratamendua eta tentsio ertaineko beste instalazio elektrikoak daude.
Zergatik zehaztu behar dira etengailua eta etengailua elkarrekin?
Etengailuak etengailuak mekanikoki eta elektrikoki egokitu behar ditu. Busbar interfazeak, kable konexioak, kontrol-zirkuituak, interblokeoak, babes-sistemak, zerbitzuen baimenak eta ingurumen-eskakizunak panelaren konfigurazio osoaren araberakoak dira.
Nola indartu dezake etengailuen hautaketa hobeak tentsio ertaineko potentzia-banaketa?
Tentsio ertaineko kommutazio-ekipoa sare elektriko baten eta baldintza anormalak kontrolatzeko ardura duen babes-sistemaren arteko giltzarrietako bat da. Etengailu batek etengabeko karga-korrontea eraman behar du, fidagarritasunez funtzionatu, definitutako matxura-korronteak eten, tentsio elektriko eta mekanikoari eutsi eta inguruko kontrol-arkitekturarekin zehaztasunez komunikatu behar du.
Hutsean eteteak oinarri praktikoa ematen du baldintza horietako askorentzat. Etengailu itxiak arkua desagertzeko ingurune kontrolatua sortzen du eta etengailu trinkoen eraikuntza onartzen du. Hala ere, hutsa bera produktu osoaren elementu bakarra da.
Kontaktu-sistemak, blindaje-antolaketak, isolamendu euskarriak, funtzionamendu-mekanismoa, terminalak, kontrol-zirkuituek, kontaktu osagarriak eta itxiturak elkarrekin funtzionatu behar dute. Koherentzia mekanikoa bereziki garrantzitsua da, irekitzeko eta ixteko mugimenduak etengailuak bere funtzioa betetzen duen baldintzak zehazten dituelako.
Aukeraketa elektrikoa ere garrantzitsua da. Tentsio eta korronte nominalak abiapuntua ematen dute, baina zirkuitulaburreko korronteak, isolamendu mailak, maiztasunak, tenperatura igoerak eta ingurune-baldintzek konfigurazio jakin bat benetako sarera egokitzen den zehazten dute.
Babes sistemak beste geruza bat gehitzen du. Korronte-transformadoreek, tentsio-transformadoreek, erreleek, abiarazte-bobinak, kontrol-potentzia, komunikazio-interfazeek eta interblokeoek sistema elektrikoak akats bat detektatzeko eta horri erantzuteko katea sortzen dute.
Aplikazioak ere garrantzia du. Zerbitzu-azpiestazioek, industria-instalazioek, energia berriztagarriko sareek, meatze-guneek, merkataritza-eraikinek, garraio-azpiegiturek eta instalazio kritikoek ez dituzte zertan behar elektriko edo ingurumen-baldintza berdinak izan.
Probak eta dokumentazioak azken oinarri teknikoa ematen dute. Ohiko probak, motako probak, ebaluazio dielektrikoek, erresistentzia mekanikoko probak, zirkuitu laburreko probak, tenperatura igoeraren ebaluazioak, instalazioaren egiaztapenak eta martxan jartzeko prozedurak ekipamenduaren azken konfigurazioarekin bat etorri behar dira.
A behar bezala zehaztutaHutseko etengailuaberaz, ez da osagai kommutazio soila. Etenaldi elektrikoa, funtzionamendu mekanikoa, sentsazioa, kontrola eta sistemaren segurtasuna lotzen dituen tentsio ertaineko babes-arkitektura integratuaren parte da.
Tentsio ertaineko etengailuaren konfigurazioa behar duzu zure proiekturako?
Etorri WillTentsio ertaineko kommutazio-soluzioak onartzen ditu utilitateetarako, industriarako, energia berriztagarrietarako, merkataritzarako eta azpiegituretarako aplikazioetarako, kalifikazio elektrikoak, funtzionamendu-mekanismoak, babes-interfazeak, muntaketa-moldaketak eta proiektuaren baldintza tekniko espezifikoak biltzen dituzten konfigurazioekin. Aplikazioaren xehetasunak eta eztabaida teknikoak lortzeko,jarri gurekin harremanetan.
