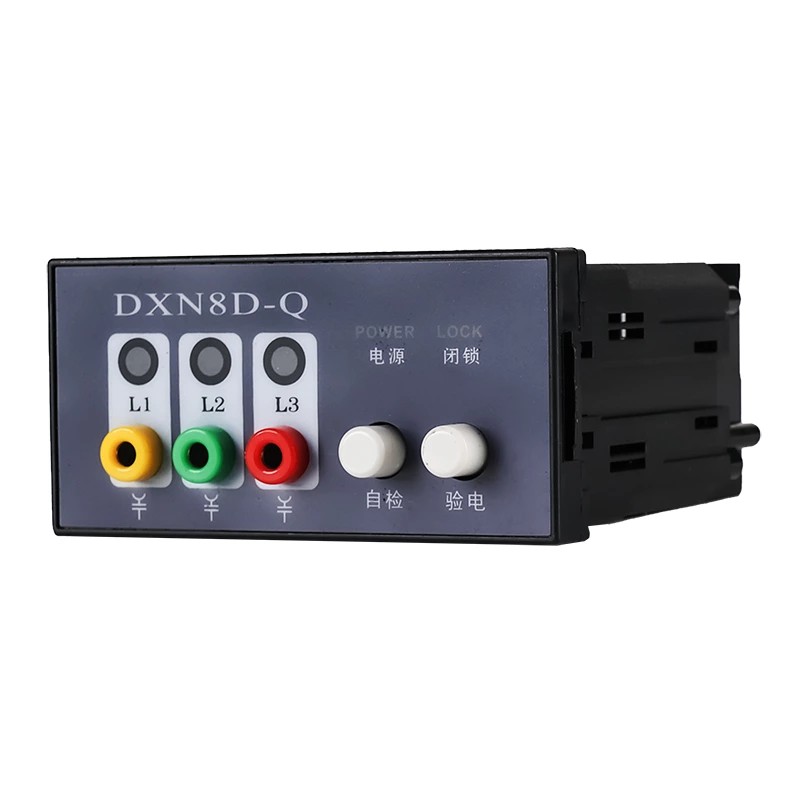

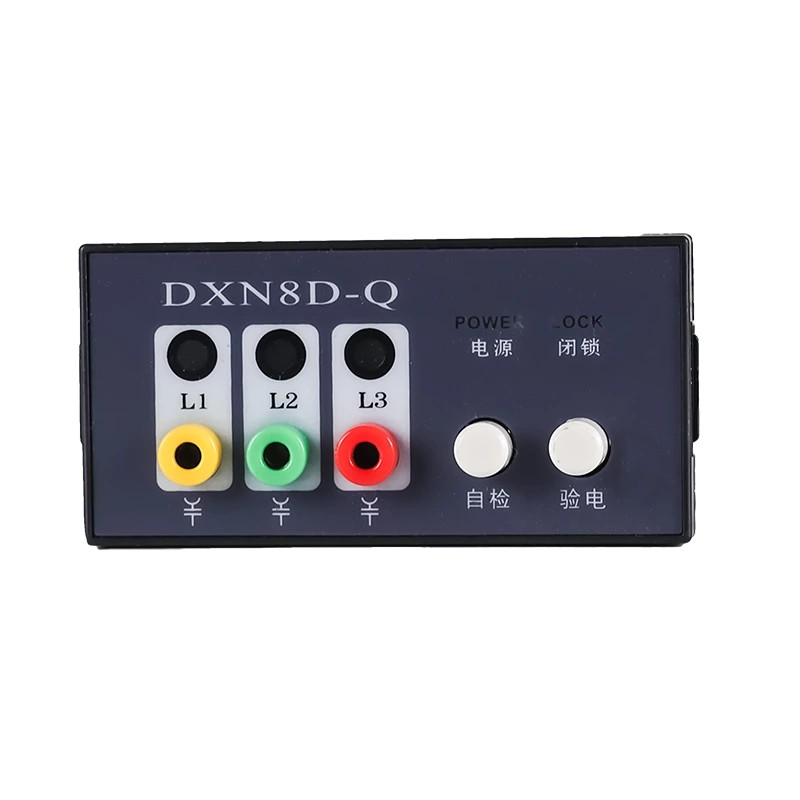

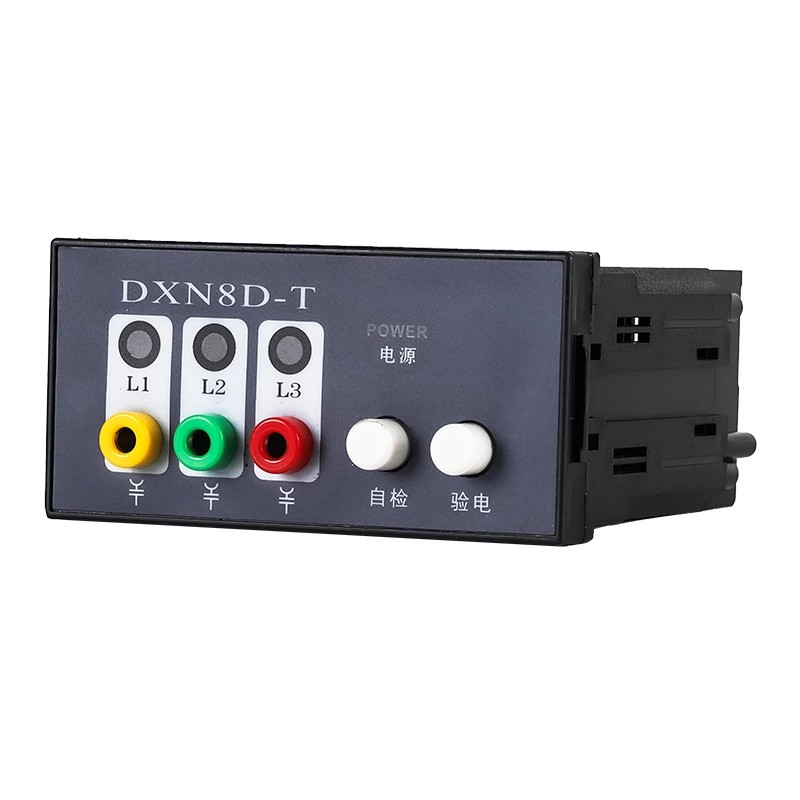

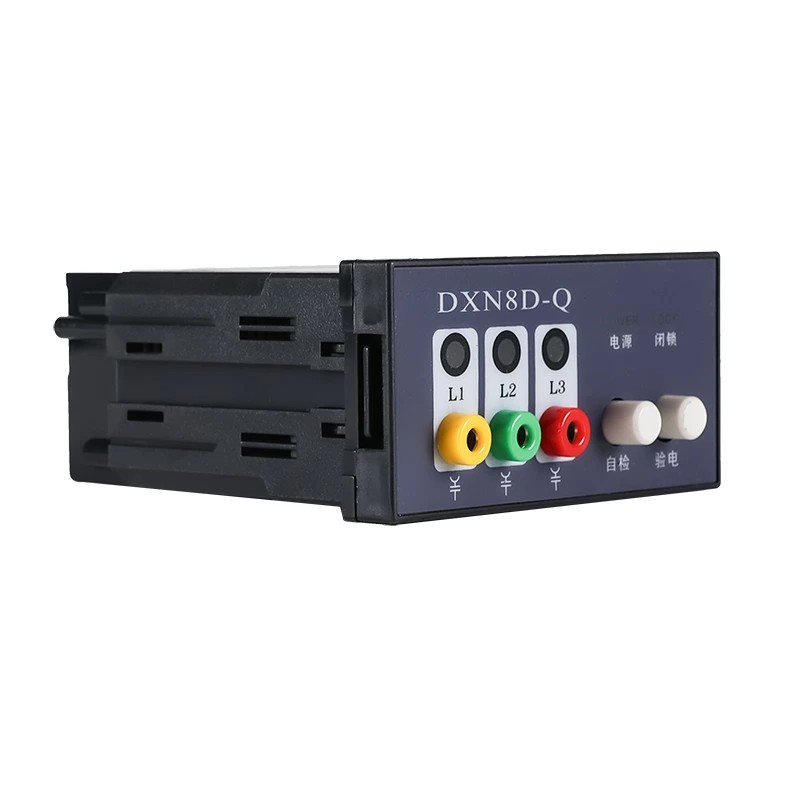

Barruko tentsio handiko zuzeneko pantaila gailua DXN8-Q/T mota

Eremuko aplikazio frogatuek eta ingeniaritza baliozkotzeek babestuta, Comewill fabrikako DXN8-Q/T motako Barruko tentsio handiko pantaila zuzeneko gailuak segurtasun-berrikuntza praktikoa eskaintzen du tentsio handiko inguruneetarako. Gailuak energizazio-egoeraren berehalako berrespen bisuala ahalbidetzen du, blokeo automatikoaren bidez eragiketa arriskutsuak saihesten dituen bitartean.

Zer da DXN8-Q/T motako barruko tentsio handiko pantaila zuzeneko gailua?

Barruko tentsio handiko zuzeneko pantailako gailua DXN8-Q/T mota funtzio bikoitzeko segurtasun-gailu bat da, energia-adierazpena eta blokeo mekanikoaren babesa integratzen dituena. Barruko 6-40 kV-ko kommutagailu sistemetarako diseinatua, ukipenik gabeko eremu elektrikoa hautemateko teknologia erabiltzen du tentsioaren presentzia detektatzeko eta berehalako bisual alertak emateko, eta, aldi berean, energizatutako ekipamenduetara baimenik gabeko edo segurtasunik gabeko sarbidea ekiditen du.

Ezaugarri nagusiak:

1. Segurtasun Bikoitza Babesteko Mekanismoa

LED distiratsuak argi eta garbi adierazten du zuzeneko tentsio handiko egoera

Blokeo automatikoak energia elektrikoa denean etengailuen ateak irekitzea eragozten du

Tentsioa kentzen denean berehala askatu

Funtzionamendu okerra eta deskarga elektrikoaren arriskuak ezabatzen ditu

2. Ukipenik gabeko detektatzeko teknologia

Eremu elektrikoa akoplatzeko printzipioak sentsazio segurua bermatzen du

Ez dago zuzeneko kontakturik zuzeneko piezekin

Segurtasuna hobetzen du eta gailuaren bizitza luzatzen du

3. Industria Diseinu Iraunkorra

Suaren aurkako ABS karkasa

Hautsa, hezetasuna eta tenperatura aldaketekiko erresistentea

8-10 urteko iraupen luzea mantentzerik gabe

4. Instalazio azkarra eta estandarizatua

Aurrez zulatutako muntaketa-zuloak

Osagarrien kit osoa barne

Ez da tresna berezirik edo konfigurazio konplexurik behar

Instalazioa minutu gutxitan amaitu da

5. Matxurak adierazteko gaitasuna

Lurreratze-matxurak monofasikoak identifikatzen ditu

Matxura fasearen adierazlea automatikoki itzaltzen da

Arazoak konpontzea bizkortzen du eta geldialdi-denbora murrizten du

Funtzionamendu-printzipioa

Eremu elektrikoaren sentsazioa → Seinale bihurtzea → LED abisua → Elkarlokatzea → Matxura adieraztea

Comewill Indoor Goi-tentsioko zuzeneko bistaratzeko gailuak (DXN8-Q/T eredua) eremu elektrikoen akoplamendua eta ukipenik gabeko sentsore teknologiak erabiltzen ditu 6-40kV-ko ekipoen zuzeneko egoera denbora errealean segurtasunez eta etengabe kontrolatzeko. Gailuak barneko hiru sentsore independente ditu, hurrenez hurren A, B eta C faseko barrei dagozkienak; sentsore horiek seinaleak sortzen dituzte goi-tentsioko eremu elektrikoa detektatuz eta pantaila-modulura transmititzen dituzte.

Ekipamendua bizi denean, LED adierazleek keinu egiten dute, eta interblokeatzeko mekanismo mekanikoak aldi berean eta automatikoki blokeatzen du switchgear armairuaren atea. Tentsioa kentzen denean, adierazleak itzaltzen dira eta interblokeatzeko mekanismoa automatikoki desaktibatzen da; horrela, zuzeneko egoeraren adierazlearen eta interblokeoan oinarritutako funtzionamendu okerraren aurkako babesaren konbinazio intuitiboa lortzen da. Lurraren matxura monofasiko bat gertatuz gero, matxuratutako fasearen adierazlea itzaltzen da gainerako bi faseetako adierazleek distiratzen jarraitzen duten bitartean, matxurak tokian tokiko lokalizazio azkarra erraztuz.

Aplikazioak

DXN8/QT Mota oso erabilia da barruko tentsio handiko banaketa sistemetan, besteak beste:

Tentsio ertaineko etengailuak (6-40kV)

Sarrerako busbar-sistemak

Etengailuak eta kontrol-armairuak

Transformadore-instalazioak

Goi-tentsioko lotune-kutxak eta erreaktoreak

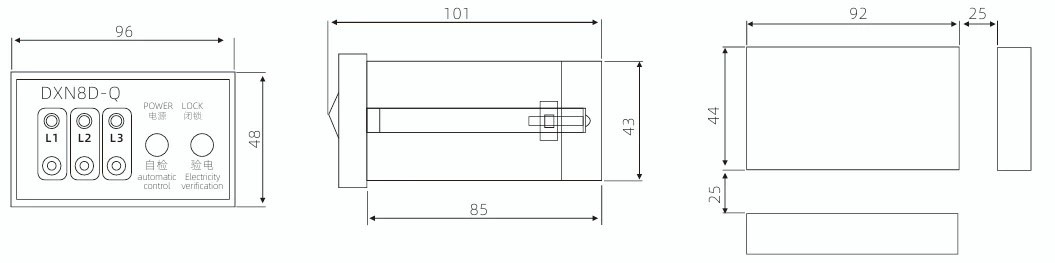

Forma eta irekiera tamaina

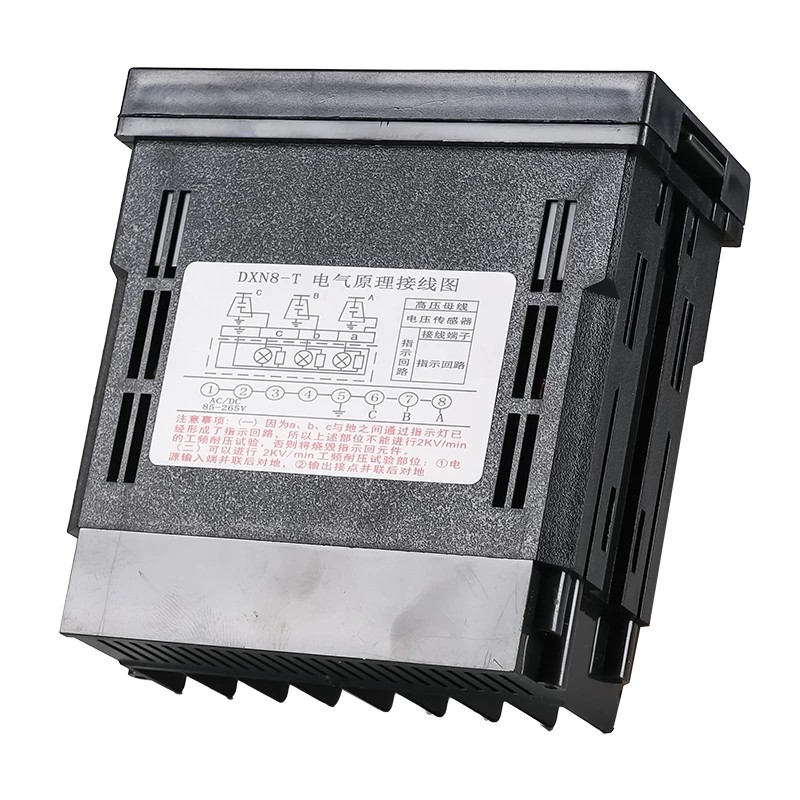

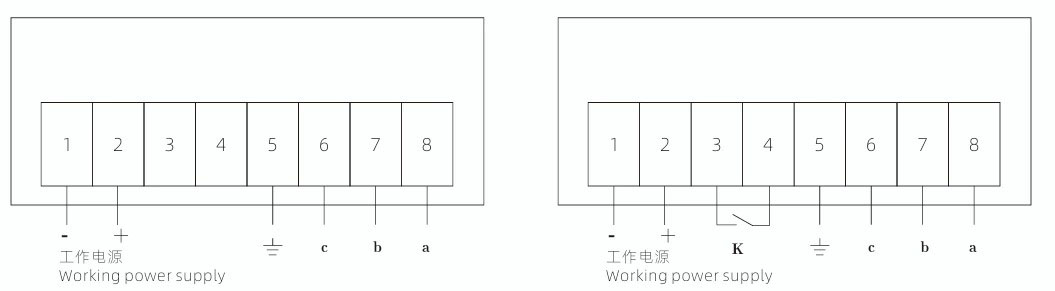

Atzeko ikuspegia kableatu diagrama
