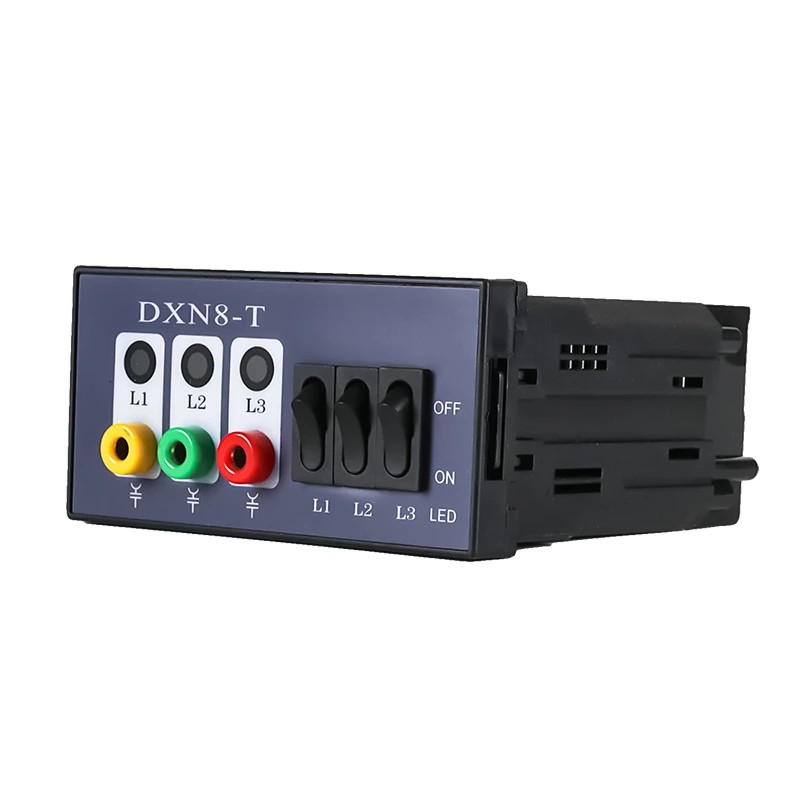

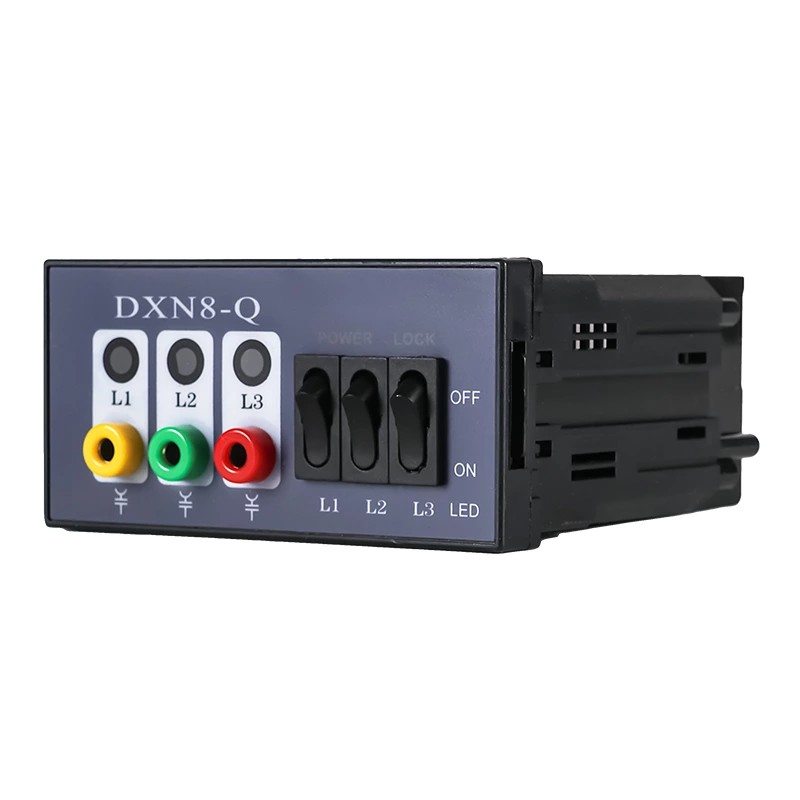

Barruko tentsio handiko pantaila zuzeneko gailua DXN8-T/Q interblokeo mota

Txinako fabrikatzaile profesional gisa, Comewill-ek kalitate handiko tentsio handiko DXN8-T/Q interblokeo motako barruko tentsioko zuzeneko pantaila-gailuak eskaini nahi dizkizu, tentsio handiko ekipoetan zuzenean muntatzeko diseinatuta dagoena, eta bere lan bakarra engranajeak elektrizitatea igarotzen duen begirada batean esatea da. Lekuko elektrizistari eta mantentze-langileei, gauza honek hainbeste arazo aurrezten ditu; ez da gehiago nahastu detekzio-urrats neketsu eta denbora behar dutenekin. Segurtasun argitasun argiak ematen ditu hasieratik, eta horrek deskarga elektrikoen arriskua murrizten du gailu bat bizirik dagoen ala ez epaitzeagatik.

Ezaugarri nagusiak:

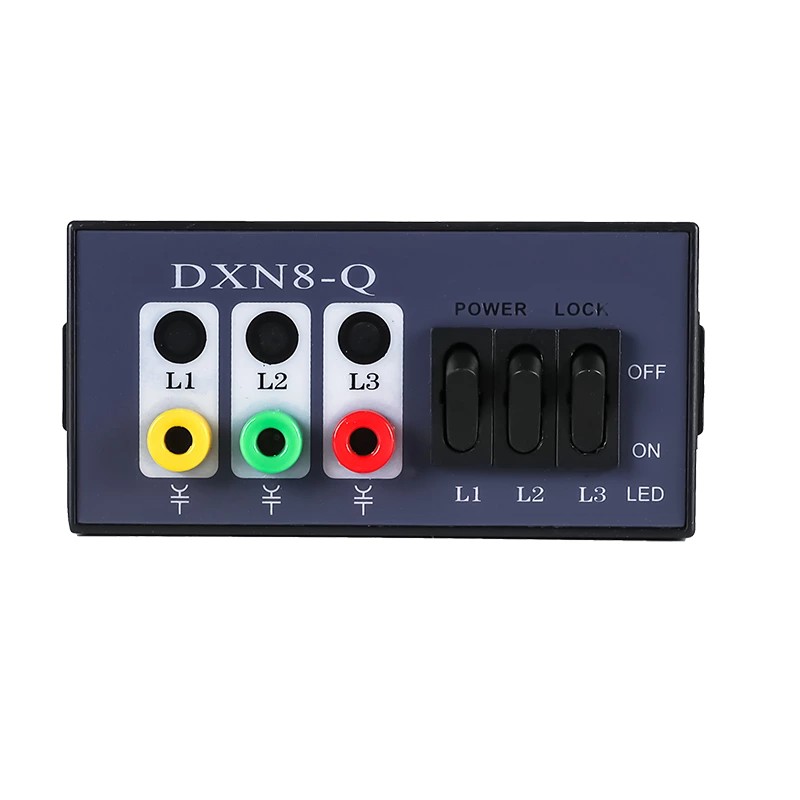

Abisu-efektu oso intuitiboa: ekipoak tentsio altua daramanean, pantailako leihoko LED argiak distiratsu distiratzen dira: "tentsio altua bizi, ez hurbildu!" dioen abisu handi eta deigarri bat bezalakoa da. Tentsiorik ez badago, pantaila guztiz ilun geratzen da, argirik gabe. Seinale nahasgarririk ez, segundo zati batean seguru dagoela esan dezakezu, nahiz eta pauso batzuetara. Distira handiko LEDak erabiltzen ditugu bereziki, beraz, erraz antzematen dira gela elektriko distiratsu eta argi horietan ere.

Nahikoa gogorra eta fidagarria tokian bertan erabiltzeko: maskorra industria-mailako suaren aurkako ABS plastikoz egina dago. Gauza hauek hainbat aldiz mugitzea eta instalatzea jasan dezakete; ez da erraz urratzen eta kolpe txiki bat izan dezake han eta hemen. Garrantzitsuena, goi mailako isolatzailea da, beraz, eremu elektrikoak kontrolatzen ditu eta ustekabeko kolpeak saihesten ditu. Nahiz eta hautsez betetako, heze samar dauden edo tenperatura-aldaketa handiak dituzten gela elektrikoetan funtzionatzen du irmo gisa, akatsik gabe.

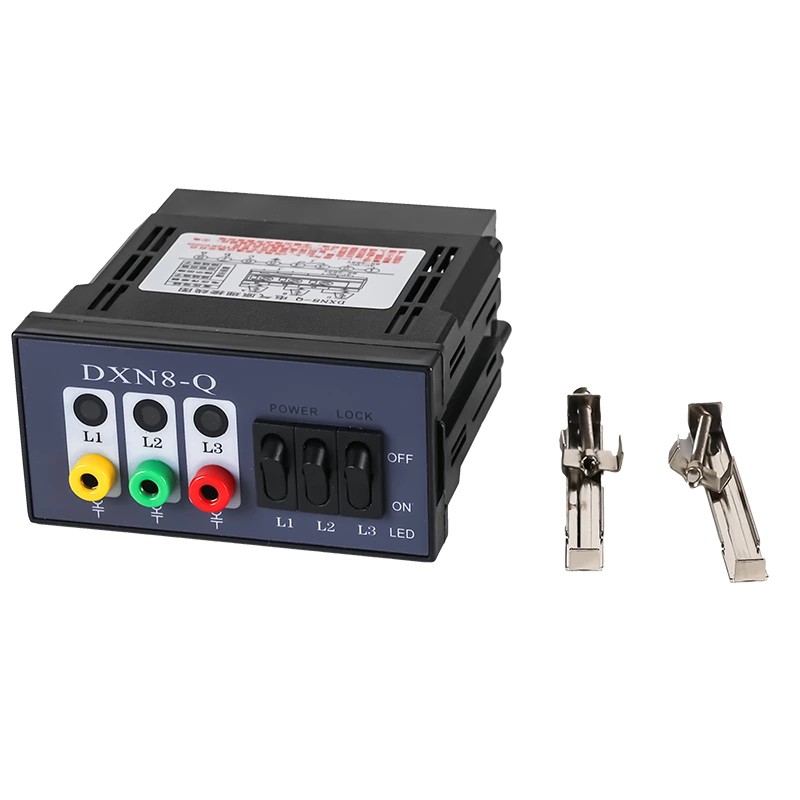

Instalazioa oso erraza da: adierazlea aurrez zulatutako zulo estandarrekin dator, beraz, ez duzu lekuan neurtu eta zulatu beharrik - denbora asko aurrezten du. Paketean muntatzeko piezen multzo osoa ere sartzen dugu: torlojuak, juntak, behar duzun guztia. Lekuko taldeek ez dute tresna berezirik behar edo arazketa lan konplikaturik egiteko. Pare bat minututan konpondu eta erabiltzeko prest lor dezakete, eta horrek lan-kostuak ere murrizten ditu.

Instalazio-kokapen tipikoak

Barruko tentsio handiko zuzeneko pantailako gailu hau DXN8-T/Q interblokeo mota hau batez ere barneko sistema elektrikoen posizio gakoetan instalatzen da, non zerbait energizatuta dagoen argi ikusi behar duzun. Tentsio handiko banaketa konfigurazioetan oinarrizko ekipo gehienetara egokitzen da, zehazki:
Sarrerako busbarrak (potentzia banaketaren abiapuntua, 24/7 dinamizazioaren egoeraren jarraipena behar du, elikadura-hornidura egonkorra bermatzeko)
Etengailuak (oinarrizko kontroleko osagaiak - edozein mantentze-lan egin aurretik, guztiz segurua dela ziurtatu behar duzu, eta adierazle honek berehala adierazten dizu)
Transformadore nagusiak (potentzia bihurtzeko ekipamendu gakoak, etengabeko energizazio-adierazpena behar du bere lan-egoeraren jarraipena egiteko)
Etengailu-armairuak (funtzionamendu eta mantentze-lanak maiz egiten dituzten eremuak - hemen segurtasun-abisu argiak izatea ezinbestekoa da langileak arriskutik kanpo mantentzeko)
Barruko tentsio handiko beste ekipamendu elektriko batzuk (adibidez, goi-tentsioko lotura-kutxak, goi-tentsioko erreaktoreak, etab.)

Funtzionamendu-printzipioa

Barruko tentsio handiko pantaila zuzeneko gailuak DXN8-T/Q interblokeo motak eremu elektrikoaren akoplamenduaren printzipioan funtzionatzen du - termino sinpleetan esateko, goi-tentsioko eremu elektrikoa eta integratutako sentsoreak erabiltzen ditu funtzionatzeko. Ukipenik gabeko laginketa induktiboa hartzen du, beraz, energizazio-egoera detektatu eta distantzia segurutik erakutsi. Kontaktu motako detektagailu zaharkitu horiek ez bezala, honek ez ditu inoiz tentsio handiko piezak zuzenean ukitzen. Hori ez da ona gailuaren bizitza luzatzeko soilik, baizik eta oso segurua da gunean lan egiten duten pertsonentzat.

Apurtu dezagun lan-prozesua urratsez urrats, polita eta ulerterraza:
Gailuaren barruan, hiru sentsore unitate independente daude. Unitate bakoitza tentsio handiko sistemako A, B, C barra trifasikoetara konektatuta dago hurrenez hurren. Horrela, hiru faseen energizazio-egoera detektatu ahal izango dugu ezer galdu gabe, babesean puntu itsurik gabe.

Instalatzean, hiru sentsoreak segurtasun elektriko nazionaleko arauen arabera konfiguratu behar dira. Ez dituzte batere ukitzen tentsio altuko piezak, eta segurtasun distantzia nahikoa mantentzen dute. Honek ihes elektrikoen edo zirkuitu laburren arriskua erabat ezabatzen du, instalazio eta erabilera prozesua guztiz seguru eginez.

Tentsio handiko ekipoak bizi direnean, sentsoreek zuzeneko piezak igorritako eremu elektrikoaren seinalea hartuko dute. Sentsorearen barruan, seinale hori seinale elektriko egonkor batean bihurtzen da, eta gero pantailaren potentzia-modulura igortzen da.

Potentzia-moduluak baliozko seinale hori jasotzen duenean, pantailako argi adierazle trifasikoak piztuko ditu keinuka, argi eta garbi adieraziz goi-tentsioko ekipoa energizatuta dagoela. Eremu elektrikoko seinalerik hautematen ez bada (hau da, ez dago tentsiorik), argi adierazleak itzalita egongo dira, seinale seguru argia emanez.

Matxurak adierazteko funtzioa

Energia-egoera erakusteko oinarrizko funtzioaz gain, DXN8-T/Q interblokeo motako barruko tentsio handiko pantailako gailu honek matxurak diagnostikatzen laguntzen du - oso erabilgarria da tokiko mantentze-lan taldeentzat:

Lurreratze-matxurak monofasikoak detektatzen ditu

Matxura fasea adierazletik OFF

Adierazleen fase normalak oraindik keinuka

Akatsen kokapen azkarra ahalbidetzen du tresna gehigarririk gabe

Gelditasuna eta mantentze-esfortzua murrizten ditu

Produktuen abantailak eta balioa

1. Segurtasuna hobetu

Berehalako abisu bisuala

Zuzeneko ekipoen ebaluazio okerra eragozten du

2. Mantentze-kostu baxua

Egitura sinplea, porrot-tasa baxua

8-10 urteko iraupena

Mantentzerik gabeko funtzionamendua

3. Bateragarritasun sendoa

Barruko HV sistema gehienetarako egokia

Ekipamendu marka ezberdinekin bateragarria

Kontratazioa errazten du

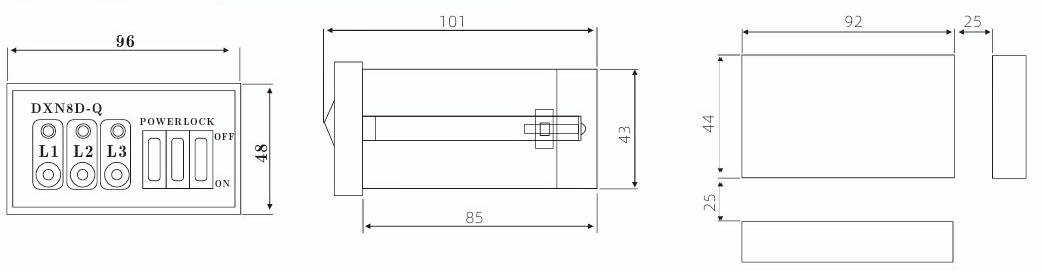

Forma eta irekiera tamaina

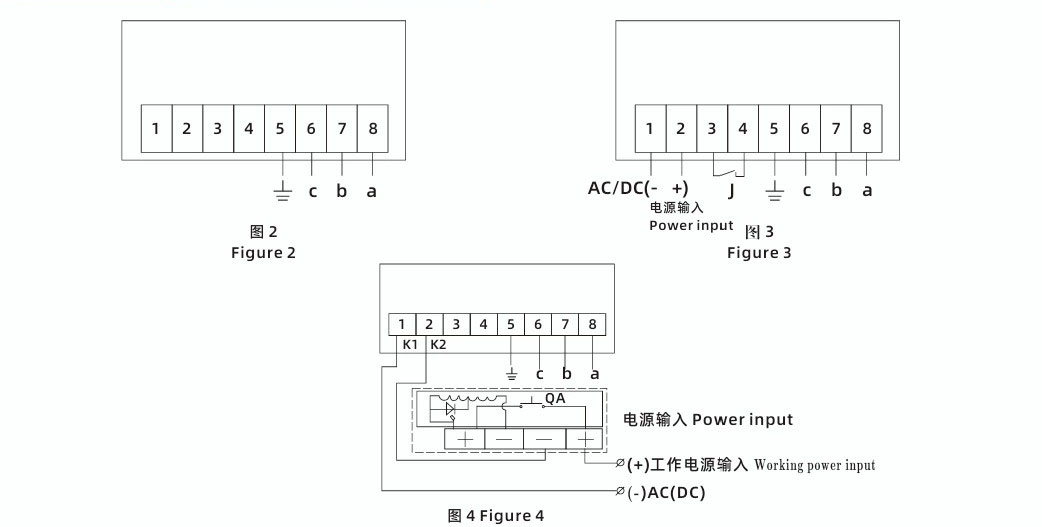

Atzeko ikuspegia kableatu diagrama
