Barruko tentsio handiko zuzeneko pantaila adierazlea DXN-Q/T

Kalitate handiko tentsio handiko pantailako gailuen fabrikatzaile profesional gisa, ziur egon zaitezke gure fabrikatik DXN-Q/T barruko tentsio handiko pantailako adierazlea erostea eta salmenta osteko zerbitzua eta entrega puntuala eskainiko dizkizugu.

Instalazio-kokapen tipikoak

Abisu oso intuitiboa: ekipoak tentsio altua daukanean, pantaila-leihoak distira distiratsu egiten du; hori "tentsio handiko bizia, egon urrun!" dioen seinale handi eta agerikoa da. Tentsiorik ez badago, pantaila guztiz iluna da. Ez dago nahigabeko seinalerik, eta, beraz, berehala esan dezakezu seguru dagoela, pauso batzuetara ere.

Iltzeak bezain gogorra eta fidagarria: oskola industrial-mailako suaren aurkako ABS plastikoz egina dago. Gauza hauek askotan mugitu eta instalatu egin daitezke; ez da erraz urratzen eta kolpe txiki bat izan dezake. Garrantzitsuena, goi mailako isolatzailea da, beraz, eremu elektrikoak blokeatuta mantentzen ditu eta ustekabeko kolpeak saihesten ditu. Nahiz eta hautsez betetako, heze samar dauden edo tenperatura-aldaketak dituzten gela elektrikoetan funtzionatzen du etengabe.

Laster batean instalatzen da: DXN-Q/T barruko tentsio handiko pantaila-adierazlea aurrez zulatutako zulo estandarrekin dator, beraz, ez duzu tokian neurtu eta zulatu beharrik. Muntatzeko bit multzo osoa ere sartzen dugu: torlojuak, juntak, behar duzun guztia. Lekuko taldeek ez dute tresna berezirik behar edo arazketa konplikatuekin nahasteko. Minutu pare batean konpon dezakete, eta horrek denbora eta lan pila aurrezten ditu.

Instalazio-kokapen tipikoak

Tentsio handiko zuzeneko pantaila-adierazle hau barneko sistema elektrikoetako leku nagusietan jartzen da, non argi ikusi behar duzun zerbait energizatuta dagoen. Tentsio handiko banaketa konfigurazioetan oinarrizko engranaje gehienetara egokitzen da, hala nola:
Sarrerako busbarrak (potentzia banaketaren abiapuntua, 24/7 dinamizatzeko egoerari begiratu behar zaio)
Etengailuak (oinarrizko kontroleko piezak - mantentze-lanak hasi aurretik, % 100 ziur egon behar duzu segurua dela, eta adierazle honek hori esaten dizu)
Transformadore nagusiak (potentzia bihurtzeko ekipamendu gakoak, etengabeko energizazio-adierazpena behar du ondo funtzionatzen duela jakin dezazun)
Etengailu-armairuak (jendeak asko lan egiten duen eremuak - hemen segurtasun-abisu argiak izateak guztiok arazorik gabe uzten ditu)
Barruko tentsio handiko beste ekipamendu elektriko batzuk (adibidez, goi-tentsioko lotura-kutxak, goi-tentsioko erreaktoreak, etab.)

Funtzionamendu-printzipioa

Gailuak eremu elektrikoa akoplatzeko printzipioan funtzionatzen du; hori da tentsio handiko eremu elektrikoa eta integratutako sentsoreak funtzionatzeko erabiltzen dituela esateko modu dotorea. Indukziozko laginak hartzen ditu (kontaktu gabekoak), zerbait energizatuta dagoen ala ez detektatzeko eta egoera seguru distantzia batetik erakusteko. Kontaktu estiloko detektagailu zaharrek ez bezala, honek ez ditu inoiz zuzenean ukitzen tentsio handiko piezak zuzenean. Horrek oso segurua da bai gailuarentzat, bai gunean lan egiten duen jendearentzat.

Azal dezagun nola funtzionatzen duen urratsez urrats, polita eta sinplea:

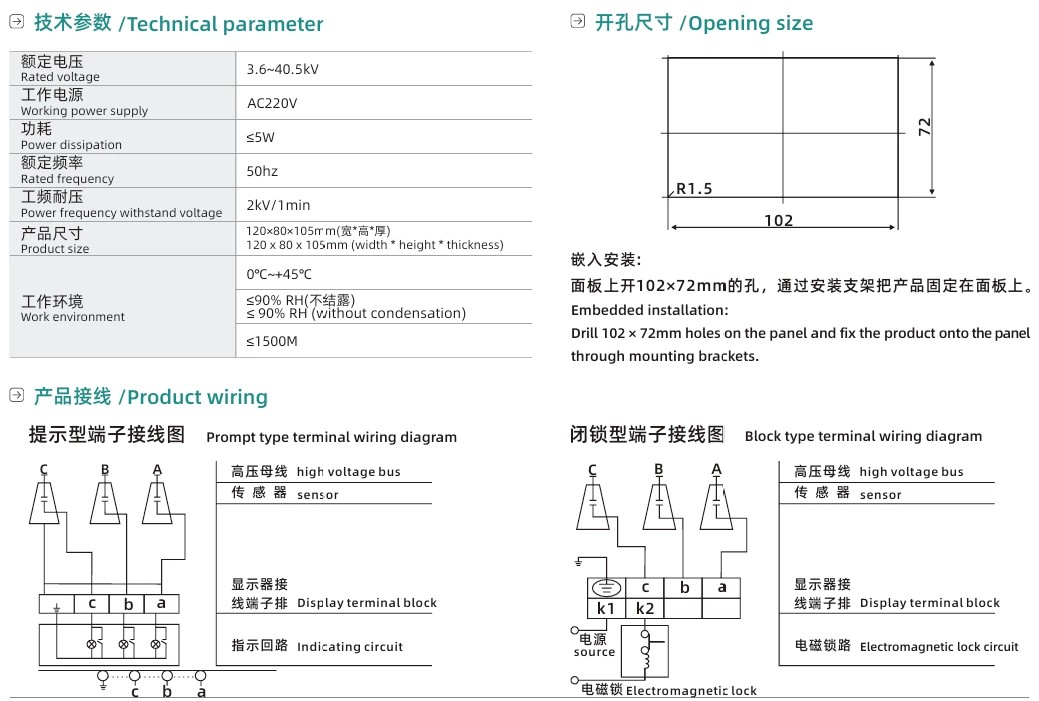

DXN-Q/T Barneko tentsio handiko pantaila zuzeneko adierazlearen barruan, hiru sentsore unitate bereizten dira. Bakoitzak goi-tentsioko sistemaren A, B, C barra trifasikoetara konektatzen du. Horrela, hiru faseen energizazio egoera egiaztatu ahal izango dugu, hutsik egin gabe.
Instalatzen duzunean, hiru sentsoreak segurtasun elektrikoaren arau nazionalek zorrotz jarraituz ezartzen dira. Ez dituzte batere ukitzen goi-tentsioko zuzeneko piezak, eta segurtasun distantzia egokia mantentzen dute. Horrek esan nahi du ez dagoela ihes elektrikorik edo zirkuitulaburrak izateko arriskurik, guztiz segurua.
Tentsio handiko ekipoak bizirik daudenean, sentsoreek eremu elektrikoaren seinalea hartzen dute zuzeneko zati horietatik. Sentsorearen barruan, seinalea seinale elektriko egonkor bihurtzen da eta, ondoren, pantailaren potentzia-modulura bidaltzen da.
Potentzia-moduluak baliozko seinale hori jasotzen duenean, argi adierazleak distiratzen du jendea ohartarazteko. Eremu elektriko-seinalerik ez badago (tentsiorik ez dagoela esan nahi du), argi adierazlea itzalita geratzen da - garbi seinale segurua.

Matxurak adierazteko funtzioa

Zerbait energizatuta dagoen erakusteaz gain, gailu honek akatsak aurkitzen laguntzen du, oso erabilgarria tokiko mantentze-lan taldeentzat:
Goi-tentsioko sisteman lurrerako matxura monofasiko bat badago, lurrarekin dagoen fasearen eremu elektrikoa desagertuko da. Berehala, pantailan lurrean dagoen fase horren adierazle argia itzaltzen da, beste bi fase arruntak piztuta geratzen diren bitartean. Desberdintasun argi horri esker, mantentze-laneko mutilek fase akastunak aurki ditzakete denbora gutxian, ez dute detekzio tresna gehigarriak atera beharrik. Horrek matxurak konpontzea asko bizkortzen du eta elektrizitatea banatzeko sistema funtzionatzen ez duen denbora murrizten du.

Produktuen abantailak eta balioa

1. Oso seguruagoa gunean: ikusmen-abisu oso argiak ia deskarga elektrikoen arriskua kentzen du ekipamendua bizirik badago oker baloratzeagatik. Segurtasun sare sendoa da ustiapen eta mantentze-langile guztientzat.
2. Epe luzerako erabiltzeko merkea: gailu honetan ez dago zati elektroniko dotorerik eta konplikaturik, beraz, ia ez da matxuratzen. Suaren aurkako ABS maskorrak eta kalitate oneko LED adierazle argiek 8-10 urte iraun dezaketela esan nahi dute erabilera arruntean. Eta onena? Ez duzu inolako mantentze-lanik egin behar martxan dagoen bitartean; diru asko aurrezten du eta geroko mantentze-lanetan arazoak.
3. Super bateragarria: 6KV eta 35KV bitarteko barruko goi-tentsioko sistema gehienekin funtzionatzen du. Marka guztietako goi-tentsioko ekipoekin bat etor daiteke, beraz, polifazetikoa da; ez duzu engranaje desberdinetarako adierazle desberdinak erosi behar.
